Teil 4: Installation und Inbetriebnahme

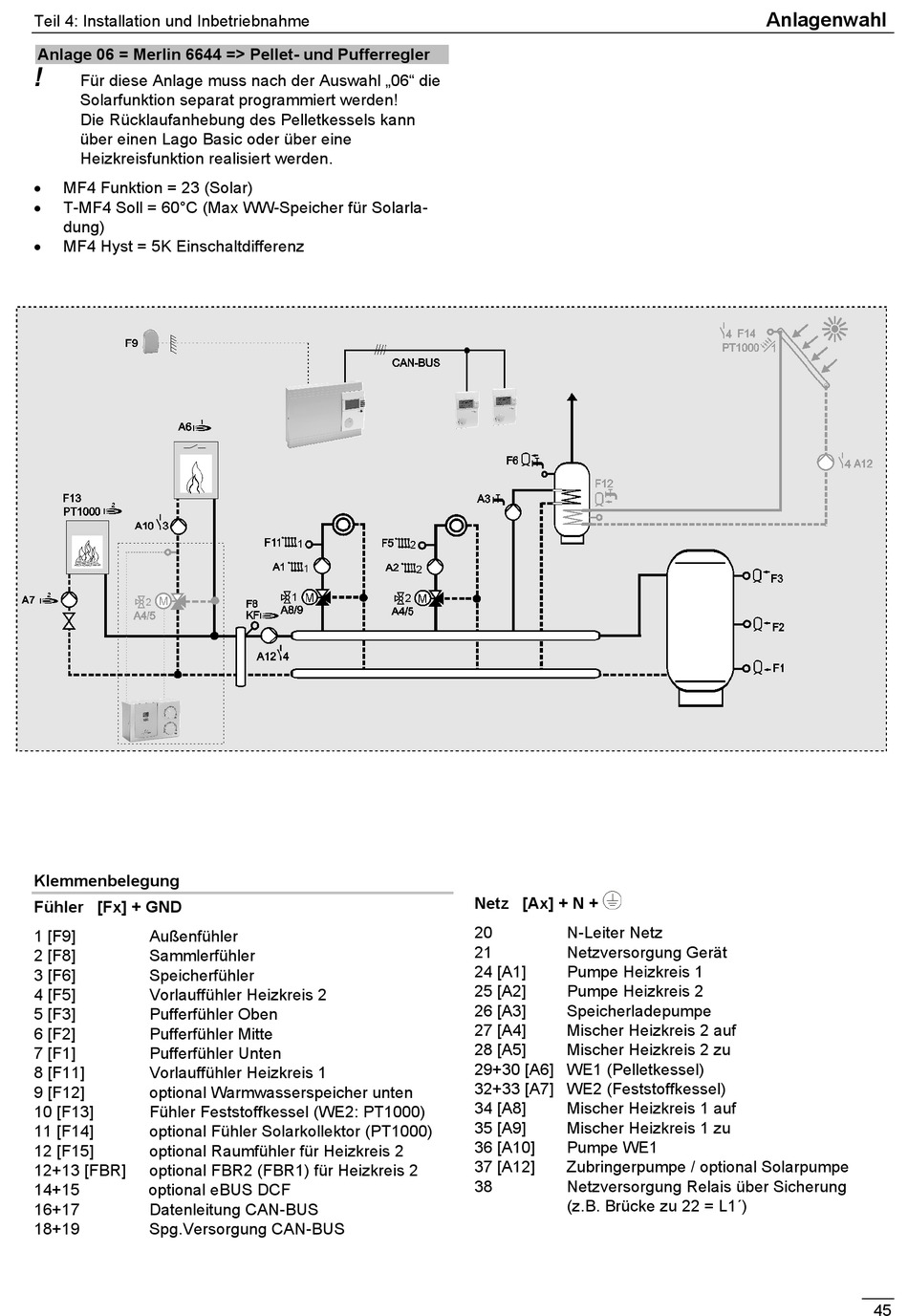

Anlage 06 = Merlin 6644 => Pellet- und Pufferregler
!
Für diese Anlage muss nach der Auswahl „06" die
Solarfunktion separat programmiert werden!
Die Rücklaufanhebung des Pelletkessels kann
über einen Lago Basic oder über eine
Heizkreisfunktion realisiert werden.
MF4 Funktion = 23 (Solar)
T-MF4 Soll = 60°C (Max WW-Speicher für Solarla-
dung)
MF4 Hyst = 5K Einschaltdifferenz

Klemmenbelegung

Fühler [Fx] + GND
1 [F9]
Außenfühler
2 [F8]
Sammlerfühler
3 [F6]
Speicherfühler
4 [F5]
Vorlauffühler Heizkreis 2
5 [F3]
Pufferfühler Oben
6 [F2]
Pufferfühler Mitte
7 [F1]
Pufferfühler Unten
8 [F11]
Vorlauffühler Heizkreis 1
9 [F12]
optional Warmwasserspeicher unten
10 [F13]
Fühler Feststoffkessel (WE2: PT1000)
11 [F14]
optional Fühler Solarkollektor (PT1000)
12 [F15]
optional Raumfühler für Heizkreis 2
12+13 [FBR]
optional FBR2 (FBR1) für Heizkreis 2
14+15
optional eBUS DCF
16+17
Datenleitung CAN-BUS
18+19
Spg.Versorgung CAN-BUS
Netz [Ax] + N +
20
N-Leiter Netz
21
Netzversorgung Gerät
24 [A1]
Pumpe Heizkreis 1
25 [A2]
Pumpe Heizkreis 2
26 [A3]
Speicherladepumpe
27 [A4]
Mischer Heizkreis 2 auf
28 [A5]
Mischer Heizkreis 2 zu
29+30 [A6] WE1 (Pelletkessel)
32+33 [A7] WE2 (Feststoffkessel)
34 [A8]
Mischer Heizkreis 1 auf
35 [A9]
Mischer Heizkreis 1 zu
36 [A10]
Pumpe WE1
37 [A12]
Zubringerpumpe / optional Solarpumpe
38
Netzversorgung Relais über Sicherung
(z.B. Brücke zu 22 = L1´)
Anlagenwahl
45
