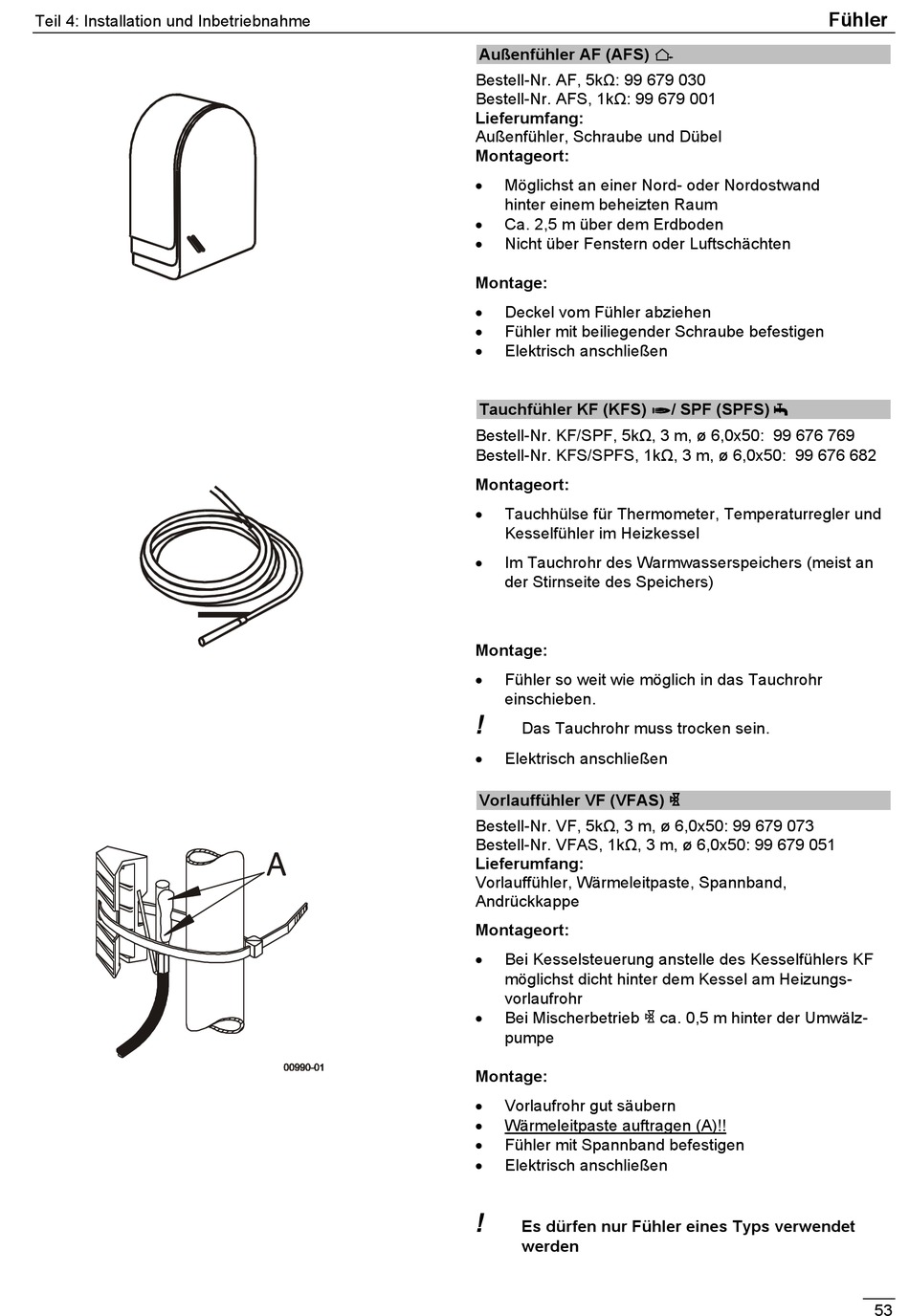

Teil 4: Installation und Inbetriebnahme
Außenfühler AF (AFS) S
Bestell-Nr. AF, 5kΩ: 99 679 030
Bestell-Nr. AFS, 1kΩ: 99 679 001
Lieferumfang:
Außenfühler, Schraube und Dübel
Montageort:
Möglichst an einer Nord- oder Nordostwand
hinter einem beheizten Raum
Ca. 2,5 m über dem Erdboden
Nicht über Fenstern oder Luftschächten
Montage:
Deckel vom Fühler abziehen
Fühler mit beiliegender Schraube befestigen
Elektrisch anschließen
Tauchfühler KF (KFS) H/ SPF (SPFS) F
Bestell-Nr. KF/SPF, 5kΩ, 3 m, ø 6,0x50: 99 676 769
Bestell-Nr. KFS/SPFS, 1kΩ, 3 m, ø 6,0x50: 99 676 682
Montageort:
Tauchhülse für Thermometer, Temperaturregler und
Kesselfühler im Heizkessel
Im Tauchrohr des Warmwasserspeichers (meist an
der Stirnseite des Speichers)
Montage:
Fühler so weit wie möglich in das Tauchrohr
einschieben.
!
Das Tauchrohr muss trocken sein.
Elektrisch anschließen
Vorlauffühler VF (VFAS) v
Bestell-Nr. VF, 5kΩ, 3 m, ø 6,0x50: 99 679 073
Bestell-Nr. VFAS, 1kΩ, 3 m, ø 6,0x50: 99 679 051
Lieferumfang:
Vorlauffühler, Wärmeleitpaste, Spannband,
Andrückkappe
Montageort:
Bei Kesselsteuerung anstelle des Kesselfühlers KF
möglichst dicht hinter dem Kessel am Heizungs-
vorlaufrohr
Bei Mischerbetrieb v ca. 0,5 m hinter der Umwälz-
pumpe
Montage:
Vorlaufrohr gut säubern
Wärmeleitpaste auftragen (A)!!
Fühler mit Spannband befestigen
Elektrisch anschließen
!
Es dürfen nur Fühler eines Typs verwendet
werden
