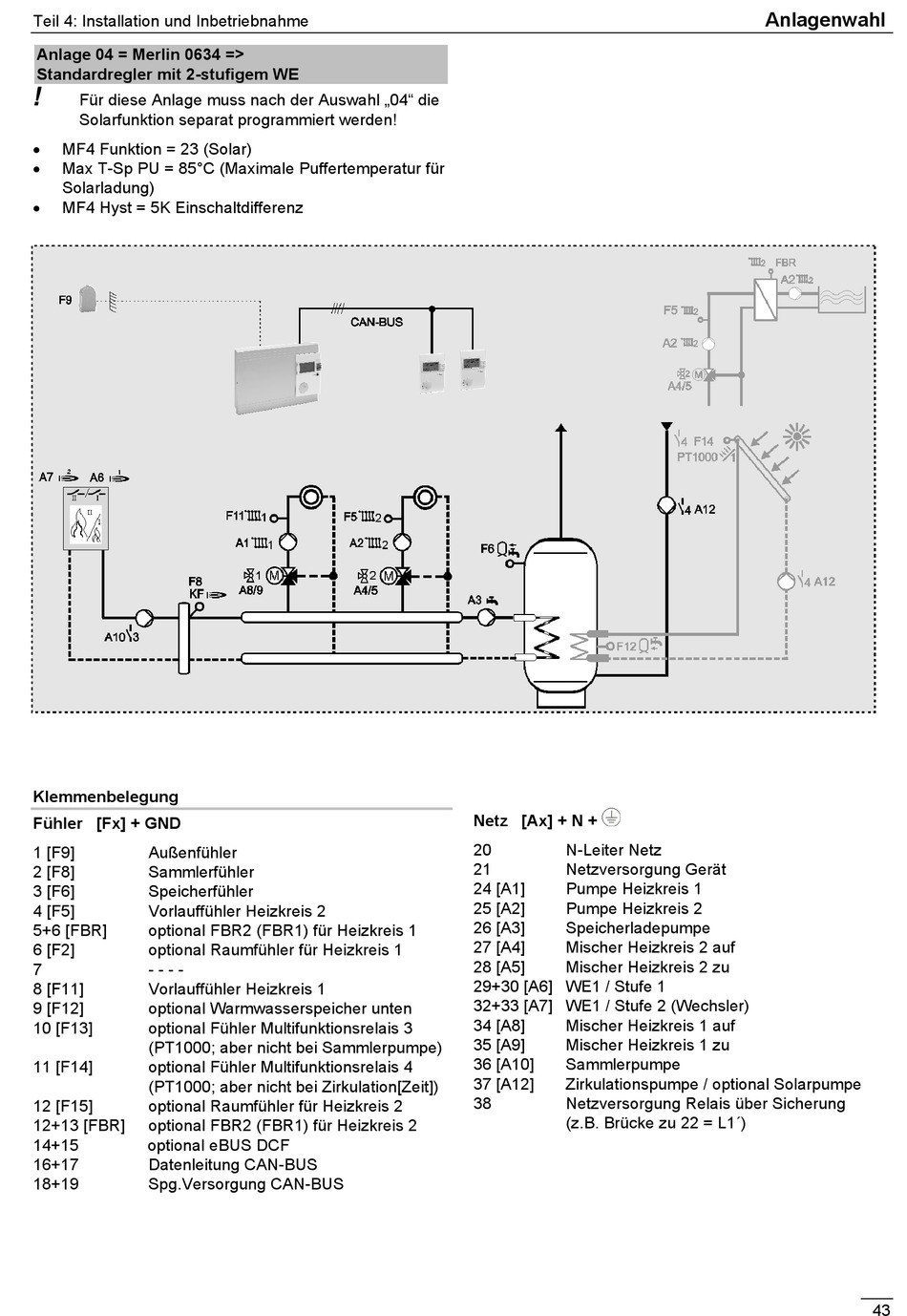

Teil 4: Installation und Inbetriebnahme
Anlage 04 = Merlin 0634 =>
Standardregler mit 2-stufigem WE
!
Für diese Anlage muss nach der Auswahl „04" die
Solarfunktion separat programmiert werden!
MF4 Funktion = 23 (Solar)
Max T-Sp PU = 85°C (Maximale Puffertemperatur für
Solarladung)
MF4 Hyst = 5K Einschaltdifferenz
Klemmenbelegung
Fühler [Fx] + GND
1 [F9]
Außenfühler
2 [F8]
Sammlerfühler
3 [F6]
Speicherfühler
4 [F5]
Vorlauffühler Heizkreis 2
5+6 [FBR]
optional FBR2 (FBR1) für Heizkreis 1
6 [F2]
optional Raumfühler für Heizkreis 1
7
- - - -
8 [F11]
Vorlauffühler Heizkreis 1
9 [F12]
optional Warmwasserspeicher unten
10 [F13]
optional Fühler Multifunktionsrelais 3
(PT1000; aber nicht bei Sammlerpumpe)
11 [F14]
optional Fühler Multifunktionsrelais 4
(PT1000; aber nicht bei Zirkulation[Zeit])
12 [F15]
optional Raumfühler für Heizkreis 2
12+13 [FBR]
optional FBR2 (FBR1) für Heizkreis 2
14+15
optional eBUS DCF
16+17
Datenleitung CAN-BUS
18+19
Spg.Versorgung CAN-BUS
Netz [Ax] + N +
20
N-Leiter Netz
21
Netzversorgung Gerät
24 [A1]
Pumpe Heizkreis 1
25 [A2]
Pumpe Heizkreis 2
26 [A3]
Speicherladepumpe
27 [A4]
Mischer Heizkreis 2 auf
28 [A5]
Mischer Heizkreis 2 zu
29+30 [A6] WE1 / Stufe 1
32+33 [A7] WE1 / Stufe 2 (Wechsler)
34 [A8]
Mischer Heizkreis 1 auf
35 [A9]
Mischer Heizkreis 1 zu
36 [A10]
Sammlerpumpe
37 [A12]
Zirkulationspumpe / optional Solarpumpe
38
Netzversorgung Relais über Sicherung
(z.B. Brücke zu 22 = L1´)
Anlagenwahl
43
