Teil 4: Installation und Inbetriebnahme

Teil 4: Installation und Inbetriebnahme
Teil 4: Installation und Inbetriebnahme

Installation

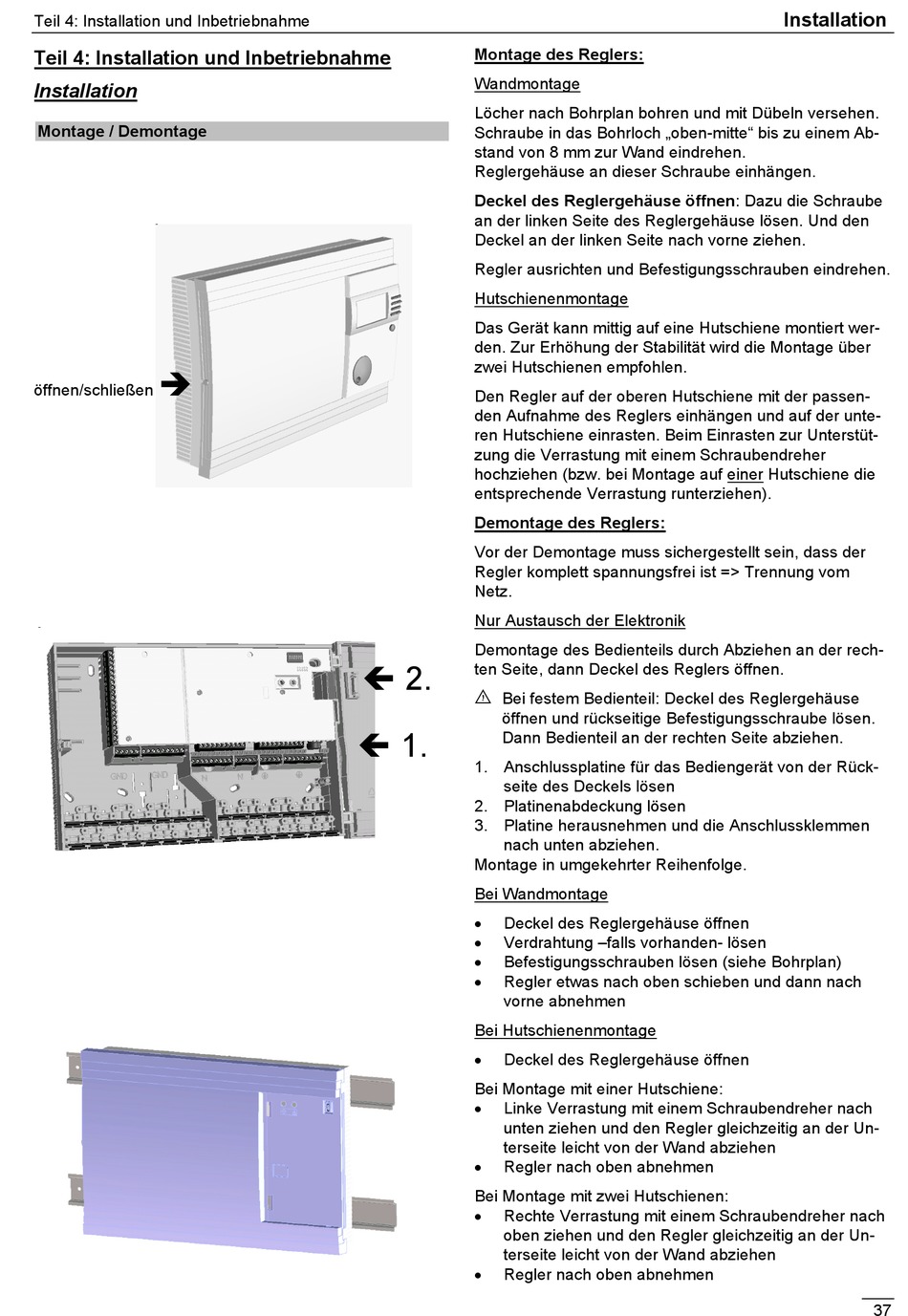

Montage / Demontage


öffnen/schließen
Montage des Reglers:
Wandmontage
Löcher nach Bohrplan bohren und mit Dübeln versehen.
Schraube in das Bohrloch „oben-mitte" bis zu einem Ab-
stand von 8 mm zur Wand eindrehen.
Reglergehäuse an dieser Schraube einhängen.
Deckel des Reglergehäuse öffnen: Dazu die Schraube
an der linken Seite des Reglergehäuse lösen. Und den
Deckel an der linken Seite nach vorne ziehen.
Regler ausrichten und Befestigungsschrauben eindrehen.
Hutschienenmontage
Das Gerät kann mittig auf eine Hutschiene montiert wer-
den. Zur Erhöhung der Stabilität wird die Montage über
zwei Hutschienen empfohlen.
Den Regler auf der oberen Hutschiene mit der passen-
den Aufnahme des Reglers einhängen und auf der unte-
ren Hutschiene einrasten. Beim Einrasten zur Unterstüt-
zung die Verrastung mit einem Schraubendreher
hochziehen (bzw. bei Montage auf einer Hutschiene die
entsprechende Verrastung runterziehen).
Demontage des Reglers:
Vor der Demontage muss sichergestellt sein, dass der
Regler komplett spannungsfrei ist => Trennung vom
Netz.
Nur Austausch der Elektronik
Demontage des Bedienteils durch Abziehen an der rech-
 2. ten Seite, dann Deckel des Reglers öffnen.
E Bei festem Bedienteil: Deckel des Reglergehäuse
öffnen und rückseitige Befestigungsschraube lösen.
 1.
Dann Bedienteil an der rechten Seite abziehen.
1. Anschlussplatine für das Bediengerät von der Rück-
seite des Deckels lösen
2. Platinenabdeckung lösen
3. Platine herausnehmen und die Anschlussklemmen
nach unten abziehen.
Montage in umgekehrter Reihenfolge.
Bei Wandmontage

Deckel des Reglergehäuse öffnen

Verdrahtung –falls vorhanden- lösen

Befestigungsschrauben lösen (siehe Bohrplan)

Regler etwas nach oben schieben und dann nach
vorne abnehmen
Bei Hutschienenmontage

Deckel des Reglergehäuse öffnen
Bei Montage mit einer Hutschiene:

Linke Verrastung mit einem Schraubendreher nach
unten ziehen und den Regler gleichzeitig an der Un-
terseite leicht von der Wand abziehen

Regler nach oben abnehmen
Bei Montage mit zwei Hutschienen:

Rechte Verrastung mit einem Schraubendreher nach
oben ziehen und den Regler gleichzeitig an der Un-
terseite leicht von der Wand abziehen

Regler nach oben abnehmen
Installation
37
