Installation

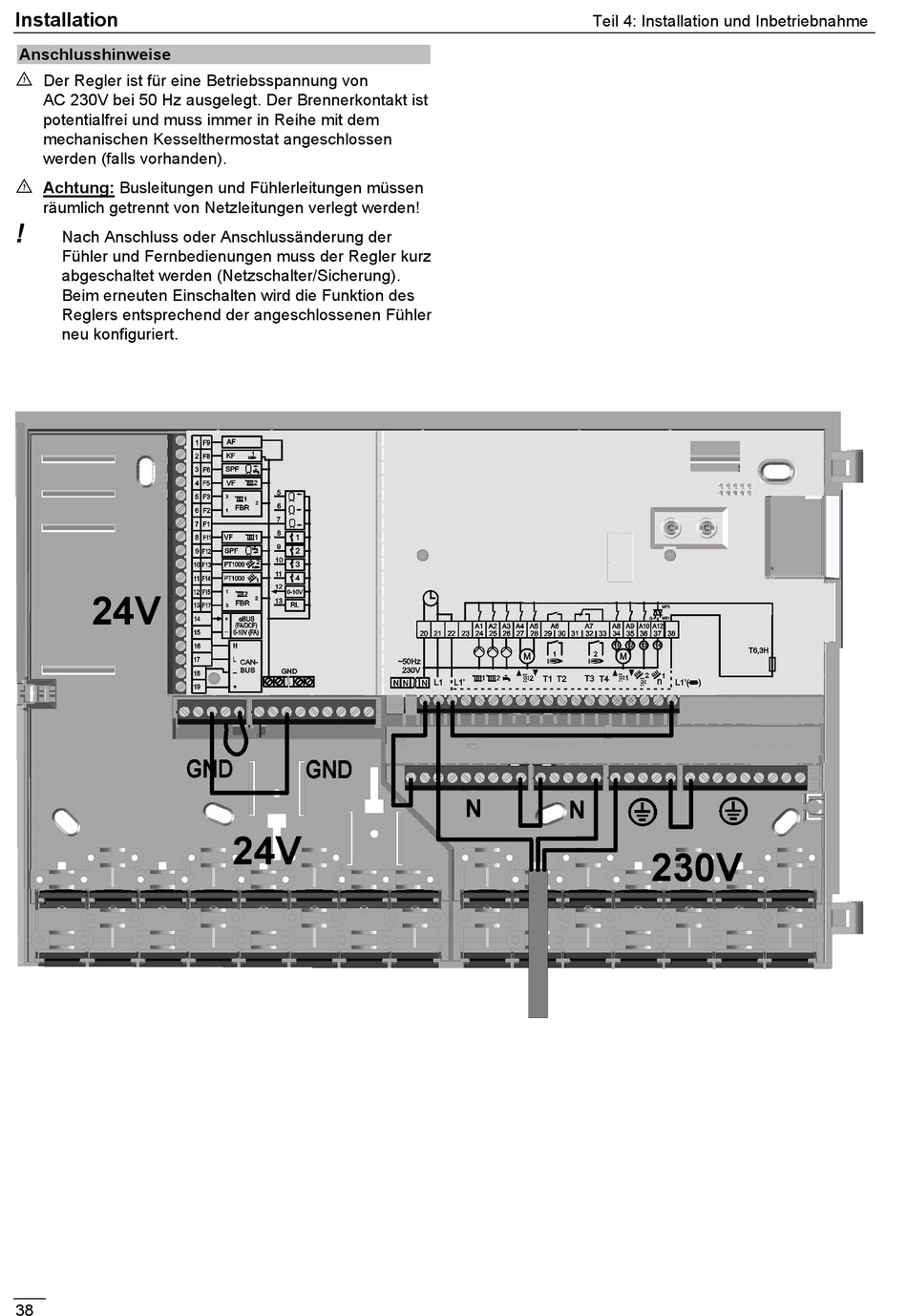

Anschlusshinweise
E Der Regler ist für eine Betriebsspannung von
AC 230V bei 50 Hz ausgelegt. Der Brennerkontakt ist
potentialfrei und muss immer in Reihe mit dem
mechanischen Kesselthermostat angeschlossen
werden (falls vorhanden).
E Achtung: Busleitungen und Fühlerleitungen müssen
räumlich getrennt von Netzleitungen verlegt werden!
!
Nach Anschluss oder Anschlussänderung der
Fühler und Fernbedienungen muss der Regler kurz
abgeschaltet werden (Netzschalter/Sicherung).
Beim erneuten Einschalten wird die Funktion des
Reglers entsprechend der angeschlossenen Fühler
neu konfiguriert.
24V
38
24V
Teil 4: Installation und Inbetriebnahme
230V
