Teil 4: Installation und Inbetriebnahme

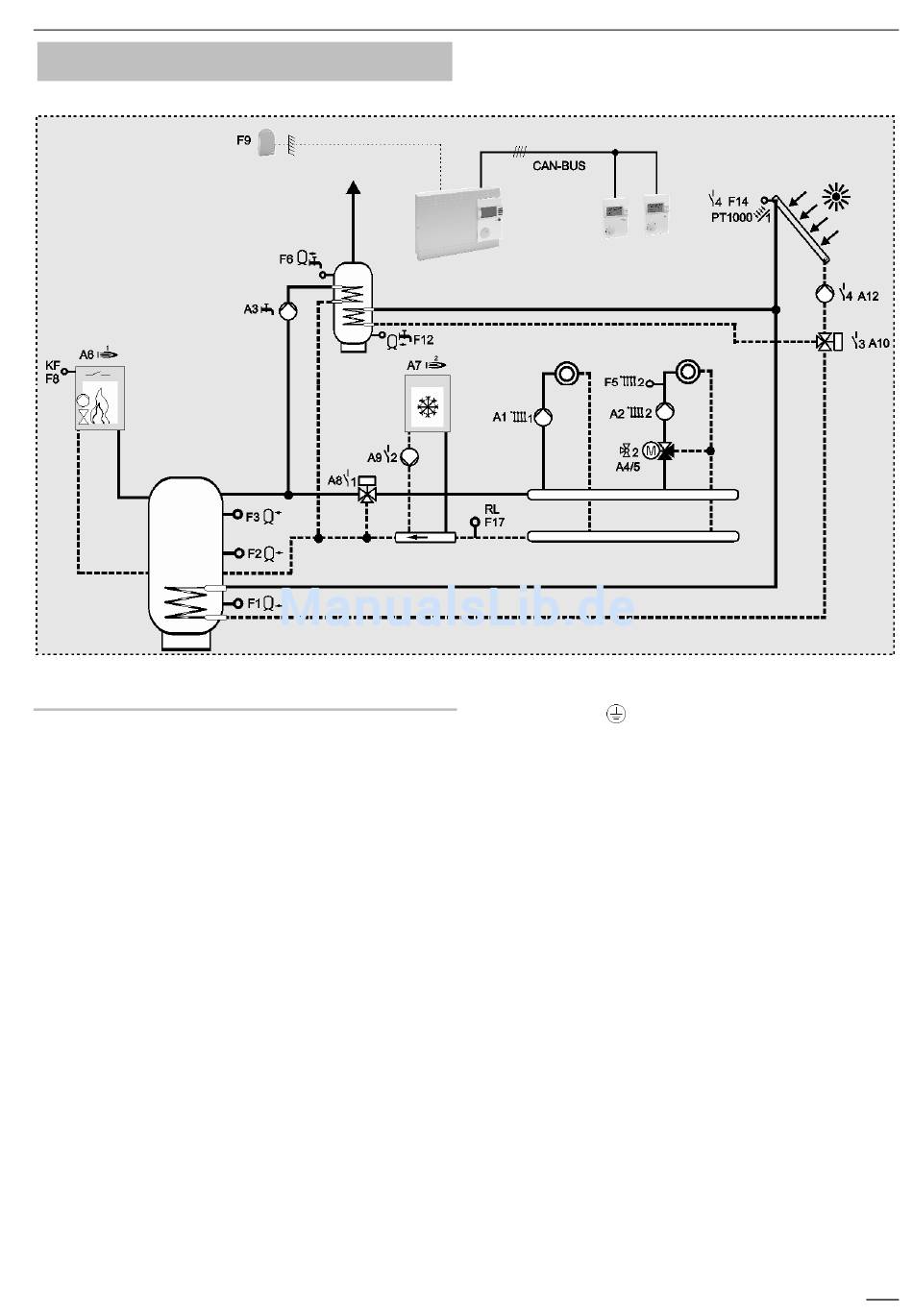

Anlage 10 = Zentrale Kühlfunktion und
Solareinbindung
Klemmenbelegung
Fühler [Fx] + GND
1 [F9]
Außenfühler
2 [F8]
WE1 Fühler
3 [F6]
Speicherfühler
4 [F5]
Vorlauffühler Heizkreis 2
5 [F3]
Pufferfühler Oben
6 [F2]
Pufferfühler Mitte
7 [F1]
Pufferfühler Unten
8
- - - -
9 [F12]
Warmwasserspeicher unten
10
- - - -
11 [F14]
Fühler Solarkollektor (PT1000)
12 [F15]
optional Raumfühler für Heizkreis 2
13 [F17]
Rücklauffühler Kühlmaschine
14+15
optional eBUS DCF
16+17
Datenleitung CAN-BUS
18+19
Spg.Versorgung CAN-BUS
Netz [Ax] + N +
20
N-Leiter Netz
21
Netzversorgung Gerät
24 [A1]
Pumpe Heizkreis 1
25 [A2]
Pumpe Heizkreis 2
26 [A3]
Speicherladepumpe
27 [A4]
Mischer Heizkreis 2 auf
28 [A5]
Mischer Heizkreis 2 zu
29+30 [A6] WE1 / Brenner 1
32+33 [A7] Kühlmaschine
34 [A8]
Umschaltventil Kühlbetrieb
35 [A9]
WE2 Pumpe
36 [A10]
Umschaltventil Solar Speicher WW<->PU
37 [A12]
Solarpumpe
38
Netzversorgung Relais über Sicherung
(z.B. Brücke zu 22 = L1´)
Anlagenwahl
49
