Anlagenwahl

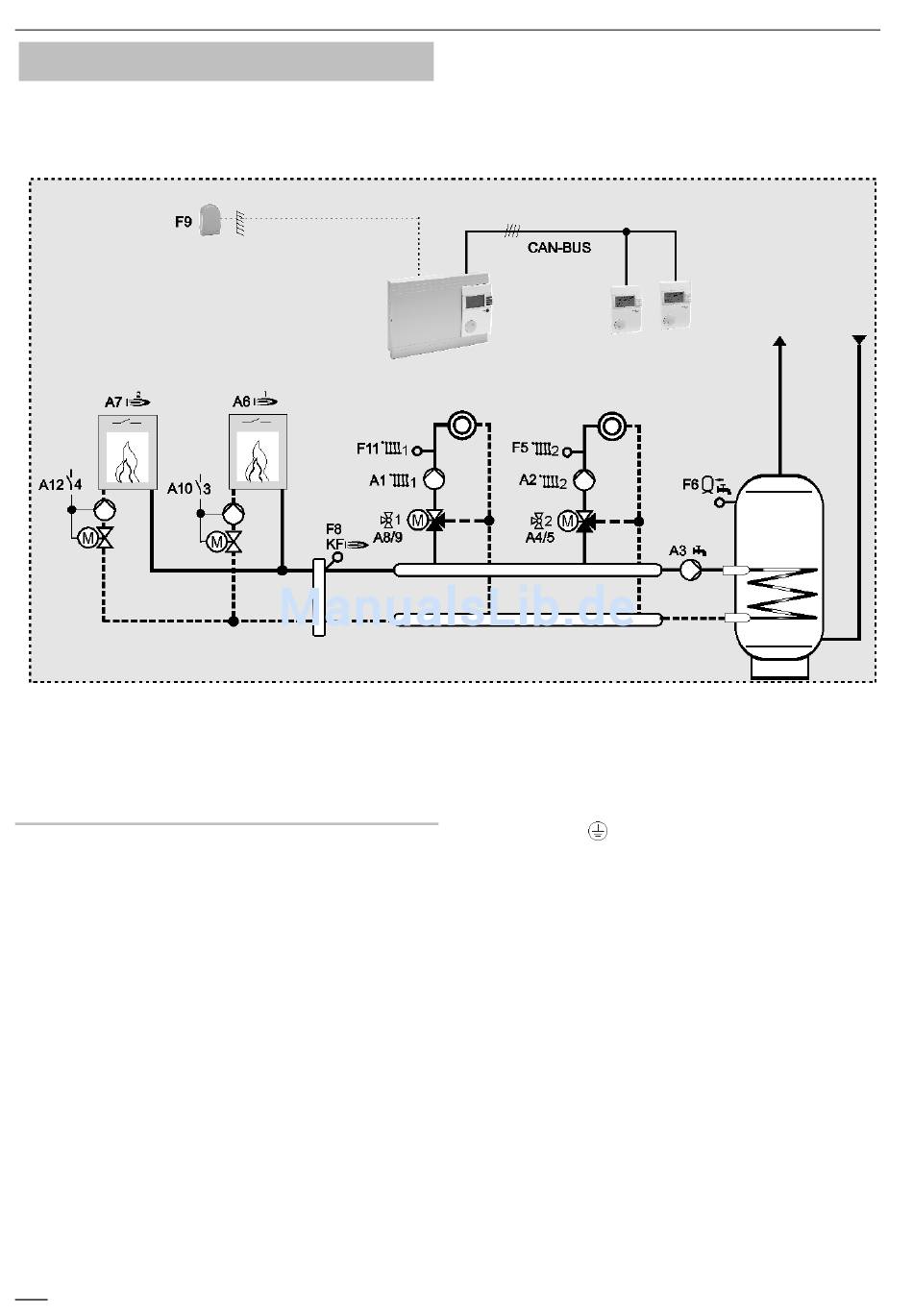

Anlage 05 = 2WE-Regler => 2 WE Kaskade über
Relais schaltend
Klemmenbelegung
Fühler [Fx] + GND
1 [F9]
Außenfühler
2 [F8]
Sammlerfühler
3 [F6]
Speicherfühler
4 [F5]
Vorlauffühler Heizkreis 2
5+6 [FBR]
optional FBR2 (FBR1) für Heizkreis 1
6 [F2]
optional Raumfühler für Heizkreis 1
7
- - - -
8 [F11]
Vorlauffühler Heizkreis 1
9 [F12]
optional Warmwasserspeicher unten
10
- - - -
11
- - - -
12 [F15]
optional Raumfühler für Heizkreis 2
12+13 [FBR]
optional FBR2 (FBR1) für Heizkreis 2
14+15
optional eBUS DCF
16+17
Datenleitung CAN-BUS
18+19
Spg.Versorgung CAN-BUS
44
Teil 4: Installation und Inbetriebnahme
Netz [Ax] + N +
20
N-Leiter Netz
21
Netzversorgung Gerät
24 [A1]
Pumpe Heizkreis 1
25 [A2]
Pumpe Heizkreis 2
26 [A3]
Speicherladepumpe
27 [A4]
Mischer Heizkreis 2 auf
28 [A5]
Mischer Heizkreis 2 zu
29+30 [A6] WE1
32+33 [A7] WE2
34 [A8]
Mischer Heizkreis 1 auf
35 [A9]
Mischer Heizkreis 1 zu
36 [A10]
Pumpe WE1
37 [A12]
Pumpe WE2
38
Netzversorgung Relais über Sicherung
(z.B. Brücke zu 22 = L1´)
