Anlagenwahl

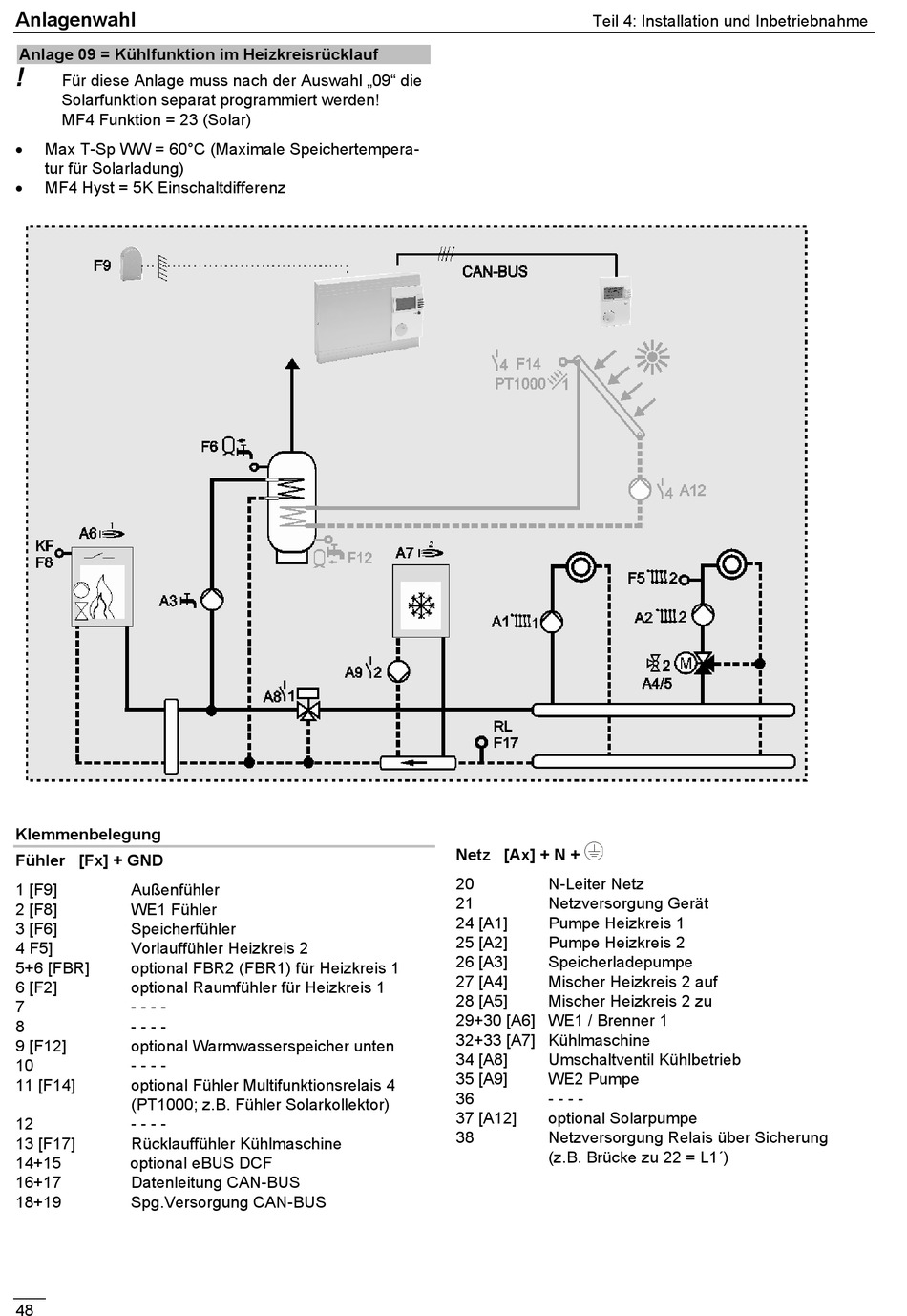

Anlage 09 = Kühlfunktion im Heizkreisrücklauf
!
Für diese Anlage muss nach der Auswahl „09" die
Solarfunktion separat programmiert werden!
MF4 Funktion = 23 (Solar)
Max T-Sp WW = 60°C (Maximale Speichertempera-
tur für Solarladung)
MF4 Hyst = 5K Einschaltdifferenz
Klemmenbelegung
Fühler [Fx] + GND
1 [F9]
Außenfühler
2 [F8]
WE1 Fühler
3 [F6]
Speicherfühler
4 F5]
Vorlauffühler Heizkreis 2
5+6 [FBR]
optional FBR2 (FBR1) für Heizkreis 1
6 [F2]
optional Raumfühler für Heizkreis 1
7
- - - -
8
- - - -
9 [F12]
optional Warmwasserspeicher unten
10
- - - -
11 [F14]
optional Fühler Multifunktionsrelais 4
(PT1000; z.B. Fühler Solarkollektor)
12
- - - -
13 [F17]
Rücklauffühler Kühlmaschine
14+15
optional eBUS DCF
16+17
Datenleitung CAN-BUS
18+19
Spg.Versorgung CAN-BUS
48
Teil 4: Installation und Inbetriebnahme
Netz [Ax] + N +
20
N-Leiter Netz
21
Netzversorgung Gerät
24 [A1]
Pumpe Heizkreis 1
25 [A2]
Pumpe Heizkreis 2
26 [A3]
Speicherladepumpe
27 [A4]
Mischer Heizkreis 2 auf
28 [A5]
Mischer Heizkreis 2 zu
29+30 [A6] WE1 / Brenner 1
32+33 [A7] Kühlmaschine
34 [A8]
Umschaltventil Kühlbetrieb
35 [A9]
WE2 Pumpe
36
- - - -
37 [A12]
optional Solarpumpe
38
Netzversorgung Relais über Sicherung
(z.B. Brücke zu 22 = L1´)
