Teil 4: Installation und Inbetriebnahme

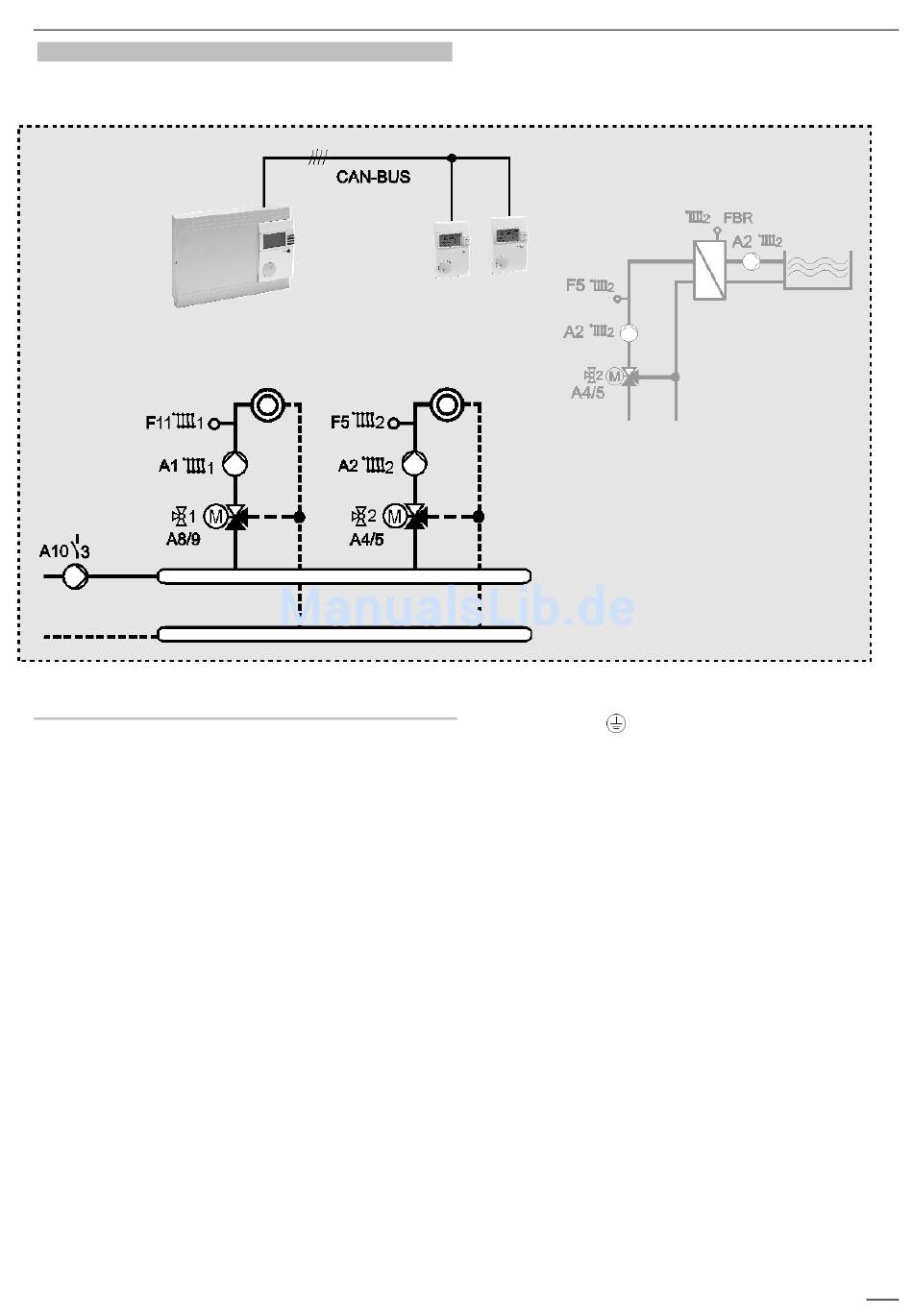

Anlage 07 = Merlin 1144 => Mischererweiterung

Klemmenbelegung

Fühler [Fx] + GND
1 [F9] optional Außenfühler (Zonenregelung)
2 - - - -
3 - - - -
4 [F5] Vorlauffühler Heizkreis 2
5+6 [FBR] optional FBR2 (FBR1) für Heizkreis 1
6 [F2] optional Raumfühler für Heizkreis 1
7 - - - -
8 [F11] Vorlauffühler Heizkreis 1
9 - - - -
10 - - - -
11 - - - -
12 [F15] optional Raumfühler für Heizkreis 2
12+13 [FBR] optional FBR2 (FBR1) für Heizkreis 2
14+15 - - - -
16+17 Datenleitung CAN-BUS
18+19 Spg.Versorgung CAN-BUS
Netz [Ax] + N +
20 N-Leiter Netz
21 Netzversorgung Gerät
24 [A1] Pumpe Heizkreis 1
25 [A2] Pumpe Heizkreis 2
26 - - - -
27 [A4] Mischer Heizkreis 2 auf
28 [A5] Mischer Heizkreis 2 zu
29-30 - - - -
32-33 - - - -
34 [A8] Mischer Heizkreis 1 auf
35 [A9] Mischer Heizkreis 1 zu
36 [A10] Zubringerpumpe
37 - - - -
38 Netzversorgung Relais über Sicherung
(z.B. Brücke zu 22 = L1´)
Anlagenwahl
47
