3.1.2 Anbau außen
Einstellung der Unterschenkellänge
Schrauben (A) im Rahmen wie beim "Anbau
innen" ganz herausdrehen, entlang der Loch-
reihe die gewünschte Position wählen,
Schrauben wieder einsetzen und fest
zudrehen
B

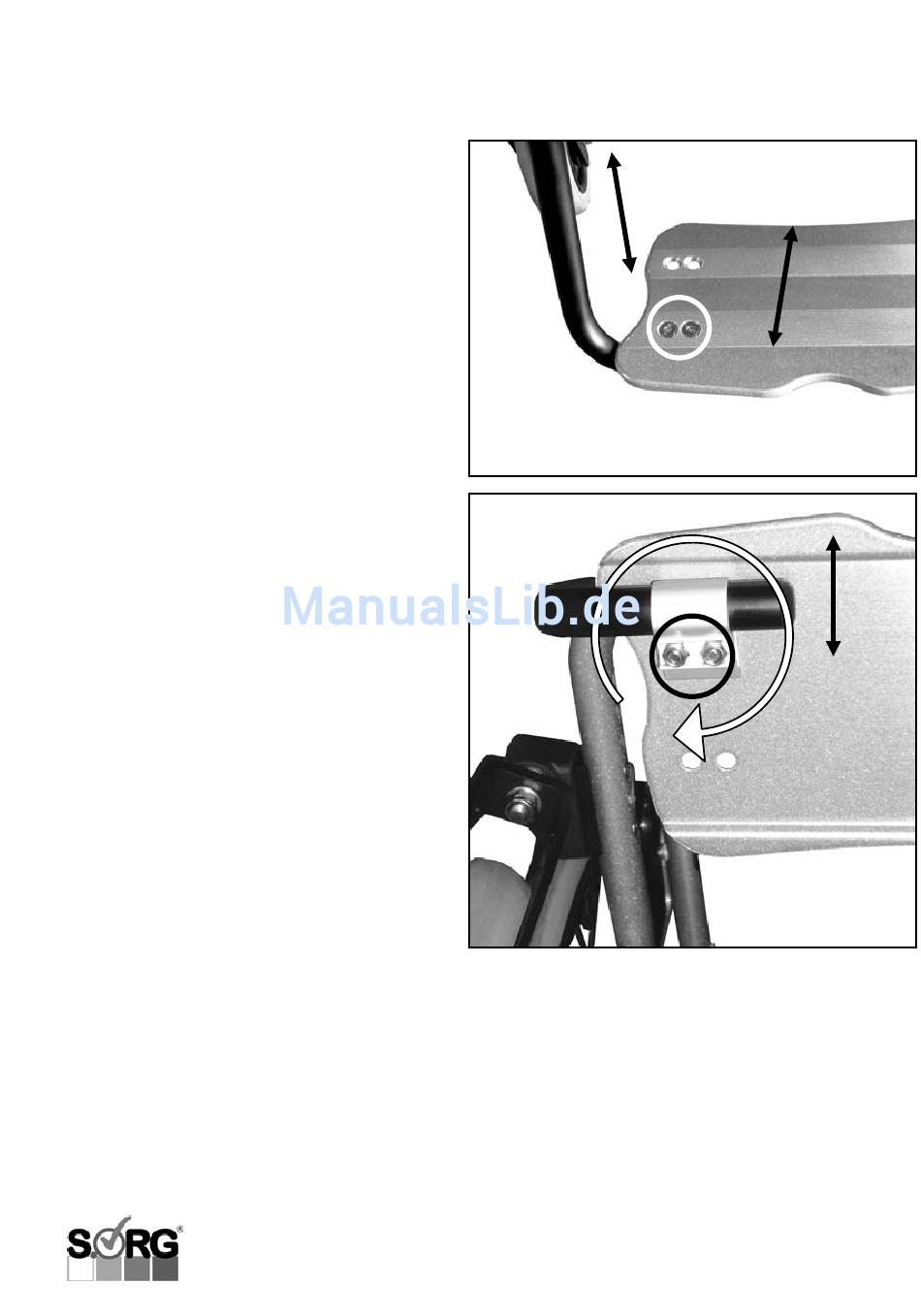

Einstellung der Tiefe
Sie können die Fußplatte in 4 Positionen an-
bringen. Schrauben (B) auf der Fußplatte
ganz herausdrehen und auf die alternative
Position setzen, und/oder die Klemmteile auf
dem Fußplattenbügel um 180° verdrehen.
Fußplatte neu positionieren, Schrauben
wieder einsetzen und fest zudrehen.
Winkeleinstellung
Schrauben (B) auf der Fußplattenoberseite
B
nur lösen, gewünschten Winkel einstellen,
Schrauben wieder fest anziehen. Die Muttern
auf der Unterseite sind selbstarretierend.
