SORG Vector Bedienungsanleitung Seite 22

Seite 22 von 71

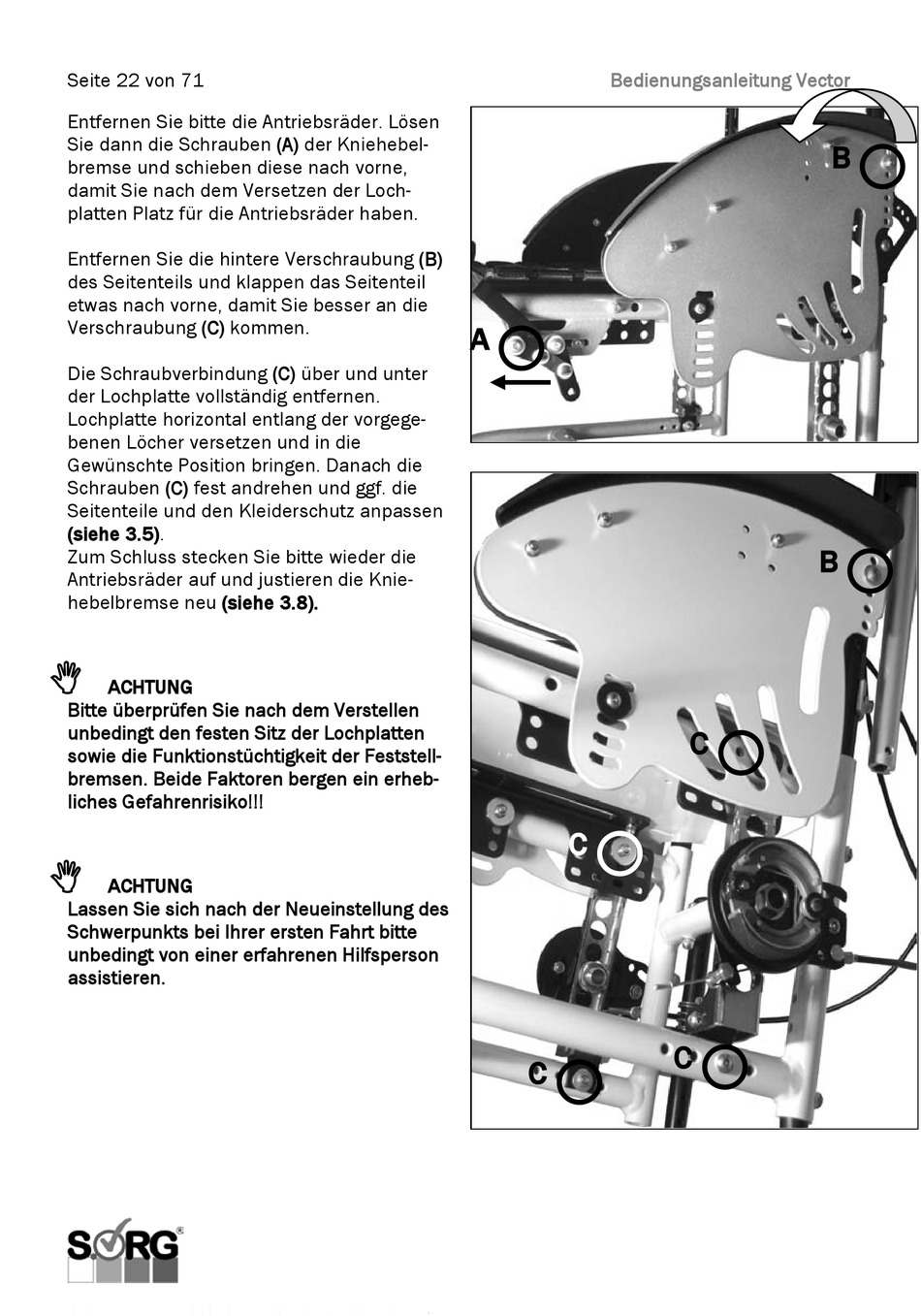

Entfernen Sie bitte die Antriebsräder. Lösen
Sie dann die Schrauben (A) der Kniehebel-
bremse und schieben diese nach vorne,
damit Sie nach dem Versetzen der Loch-
platten Platz für die Antriebsräder haben.
Entfernen Sie die hintere Verschraubung (B)
des Seitenteils und klappen das Seitenteil
etwas nach vorne, damit Sie besser an die
Verschraubung (C) kommen.
Die Schraubverbindung (C) über und unter
der Lochplatte vollständig entfernen.
Lochplatte horizontal entlang der vorgege-
benen Löcher versetzen und in die
Gewünschte Position bringen. Danach die
Schrauben (C) fest andrehen und ggf. die
Seitenteile und den Kleiderschutz anpassen
(siehe 3.5).
Zum Schluss stecken Sie bitte wieder die
Antriebsräder auf und justieren die Knie-
hebelbremse neu (siehe 3.8).

ACHTUNG
Bitte überprüfen Sie nach dem Verstellen
unbedingt den festen Sitz der Lochplatten
sowie die Funktionstüchtigkeit der Feststell-
bremsen. Beide Faktoren bergen ein erheb-
liches Gefahrenrisiko!!!

ACHTUNG
Lassen Sie sich nach der Neueinstellung des
Schwerpunkts bei Ihrer ersten Fahrt bitte
unbedingt von einer erfahrenen Hilfsperson
assistieren.
Bedienungsanleitung Vector
A
C
C
B
B
C
C
