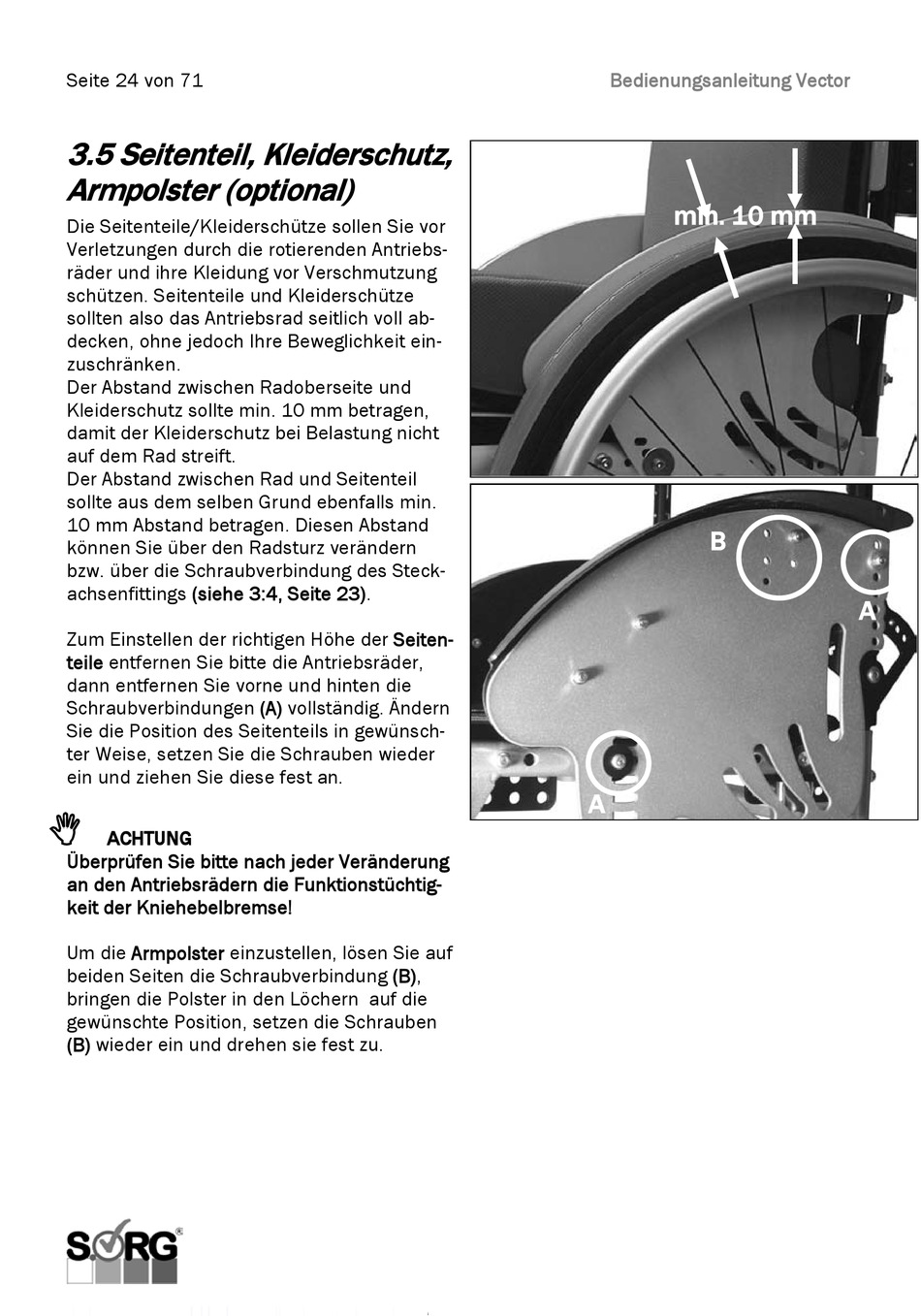

3.5 Seitenteil, Kleiderschutz,
Armpolster (optional)
min. 10 mm
Die Seitenteile/Kleiderschütze sollen Sie vor
Verletzungen durch die rotierenden Antriebs-
räder und ihre Kleidung vor Verschmutzung
schützen. Seitenteile und Kleiderschütze
sollten also das Antriebsrad seitlich voll ab-
A
decken, ohne jedoch Ihre Beweglichkeit ein-
zuschränken.
Der Abstand zwischen Radoberseite und
A
Kleiderschutz sollte min. 10 mm betragen,
damit der Kleiderschutz bei Belastung nicht
auf dem Rad streift.
Der Abstand zwischen Rad und Seitenteil
sollte aus dem selben Grund ebenfalls min.
10 mm Abstand betragen. Diesen Abstand
B
können Sie über den Radsturz verändern
bzw. über die Schraubverbindung des Steck-
achsenfittings (siehe 3:4, Seite 23).
A
Zum Einstellen der richtigen Höhe der Seiten-
teile entfernen Sie bitte die Antriebsräder,
dann entfernen Sie vorne und hinten die
Schraubverbindungen (A) vollständig. Ändern
Sie die Position des Seitenteils in gewünsch-
ter Weise, setzen Sie die Schrauben wieder
ein und ziehen Sie diese fest an.
A

ACHTUNG
Überprüfen Sie bitte nach jeder Veränderung
an den Antriebsrädern die Funktionstüchtig-
keit der Kniehebelbremse!
Um die Armpolster einzustellen, lösen Sie auf
beiden Seiten die Schraubverbindung (B),
bringen die Polster in den Löchern auf die
gewünschte Position, setzen die Schrauben
(B) wieder ein und drehen sie fest zu.
