Zur Erfassung der Passermarke erforderlicher Scanbereich

Der Bereich der Bewegung des Werkzeugschlittens und der Medien, der zum Scannen der

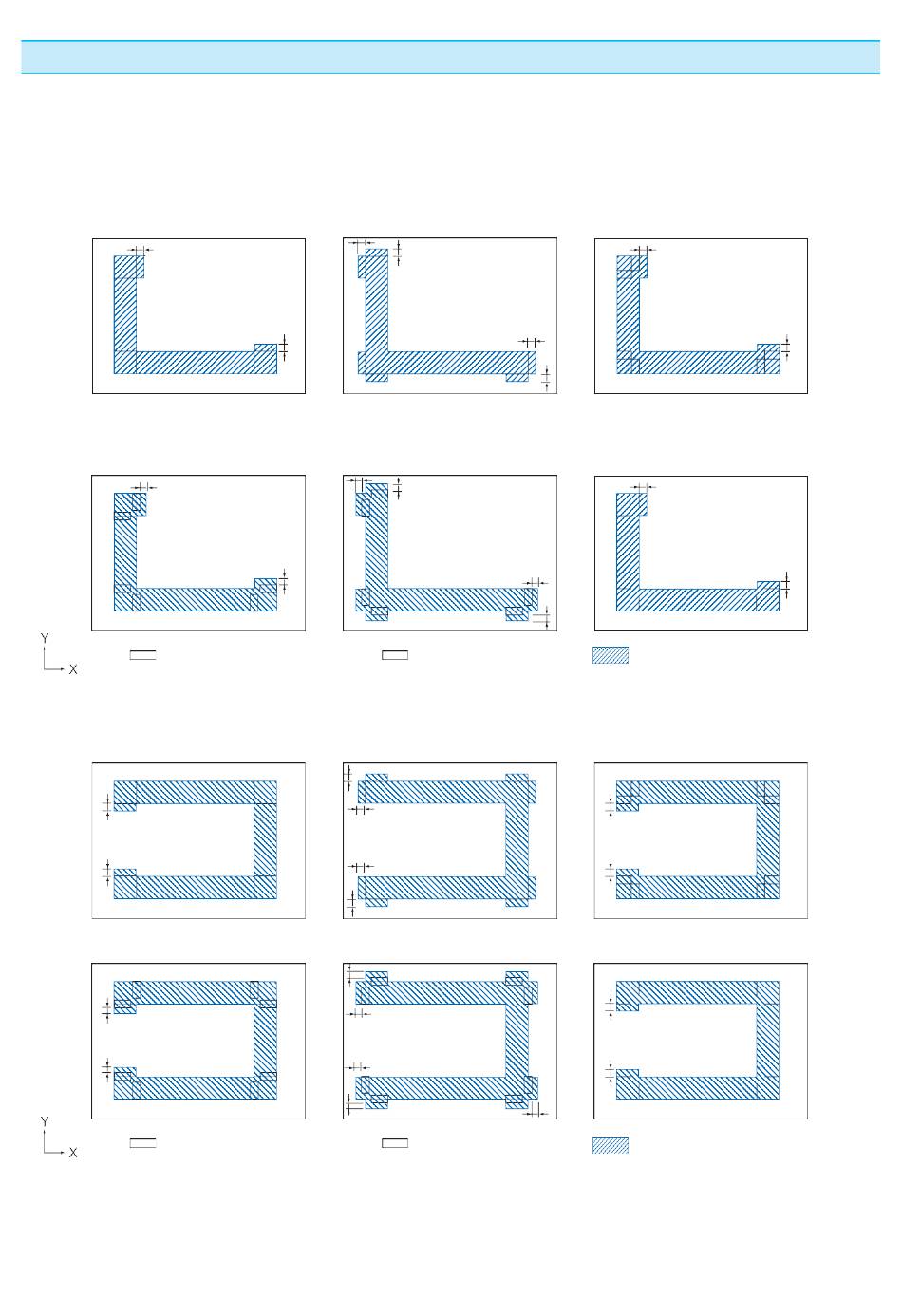

Passermarke benötigt wird, ist wie folgt. Drucken Sie nicht in den schattierten Bereich wie in der
nachstehenden Abbildung dargestellt.
