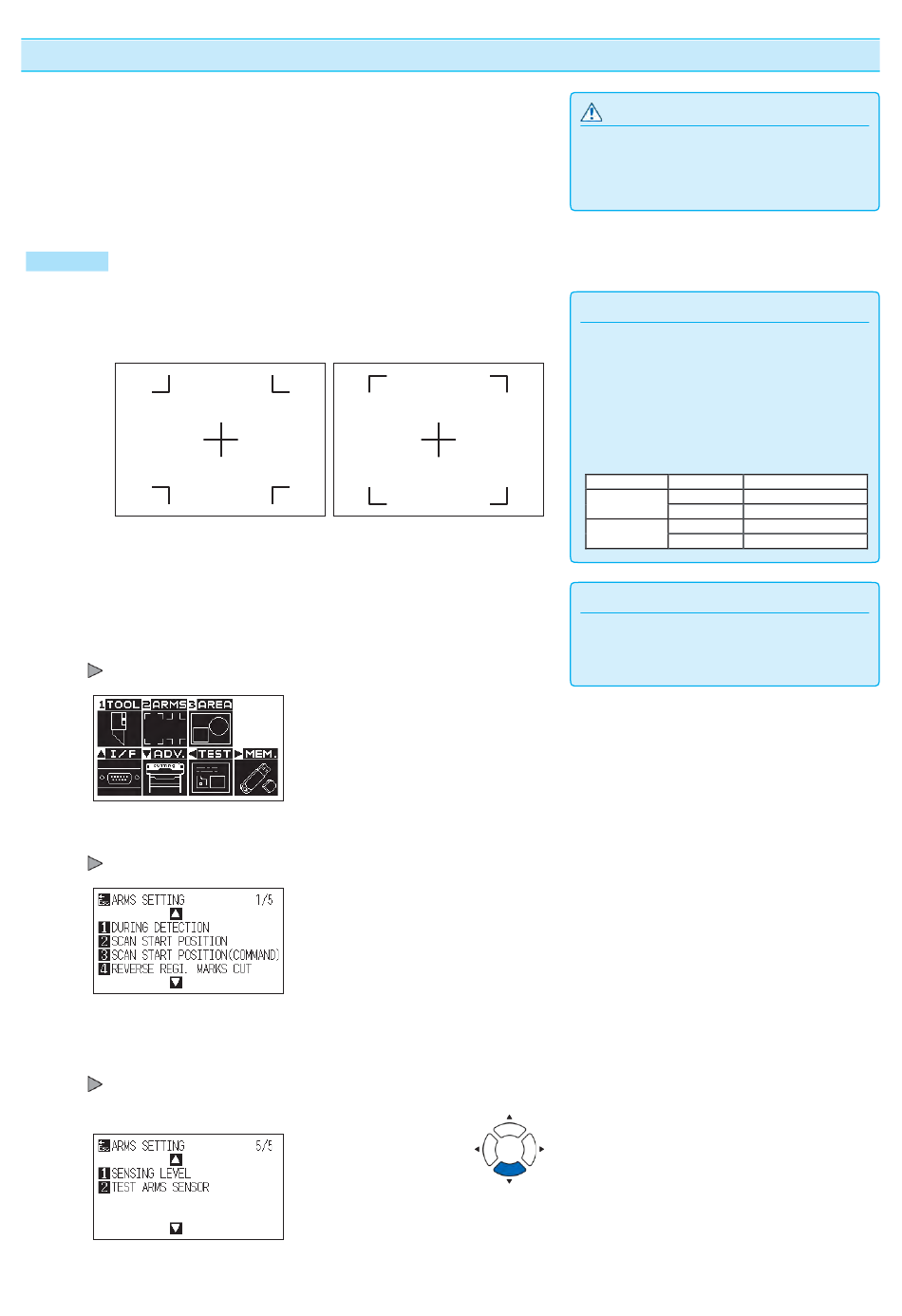

Testen des Passermarkensensors
Wenn es auch nach einer Justierung mithilfe der Passermarke
immer noch einen Unterschied im Schneiden gibt, kann man
überprüfen, ob ein Problem mit der Passermarke selbst oder der
Anwendung vorliegt, indem man die Position der geplotteten und
erkannten Passermarke mithilfe des Plotters auswertet.
Anleitung
Drucken Sie die Standard-Passermarke auf der
1
beigefügten DVD aus.
MARKE TYP 1
Legen Sie das gedruckte Medium auf den Plotter.
2
Drücken Sie die Taste [PAUSE/MENU].
3
Die Menüanzeige erscheint.
Drücken Sie die Taste [2] (ARMS).
4
Die Anzeige ARMS SETTING (1/5) erscheint.
Drücken Sie die Positionstaste (▼).
5
Die Anzeige ARMS SETTING (5/5) erscheint.
MARKE TYP 2
5-38
VORSICHT
Diese Funktion führt das Schneiden nach
dem Scannen der Passermarke durch.
Wird ein Messer als Werkzeug verwendet,
kann dies den Plotter beschädigen.
Ergänzung
•
Drucken Sie das „Test Pattern 1" zum
Testen von MARKE TYP 1 und „Test
Pattern 2" zum Testen von MARKE TYP 2
aus.
•
Die Standard-Passermarke befindet sich im
Ordner „ARMS Test Files" auf der
beigefügten DVD.
Passermarke
Dateiformat
pdf
MARKE TYP 1
eps
MARKE TYP 2
pdf
eps
Ergänzung
Siehe „Einlegen von Medien" (Papier oder
Beschriftungsfolie).
Dateiname
ARMStest_type1.pdf
ARMStest_type1.eps
ARMStest_type2.pdf
ARMStest_type2.eps
