9.6
Bedienpanel D110
Das Bedienpanel D110 befindet sich oberhalb der Sitzbank im Wohnraum-
bereich. Es dient zur Steuerung des elektrischen Bordnetzes und ermöglicht
den Überblick über Betriebsmittelzustände.
9
8
7

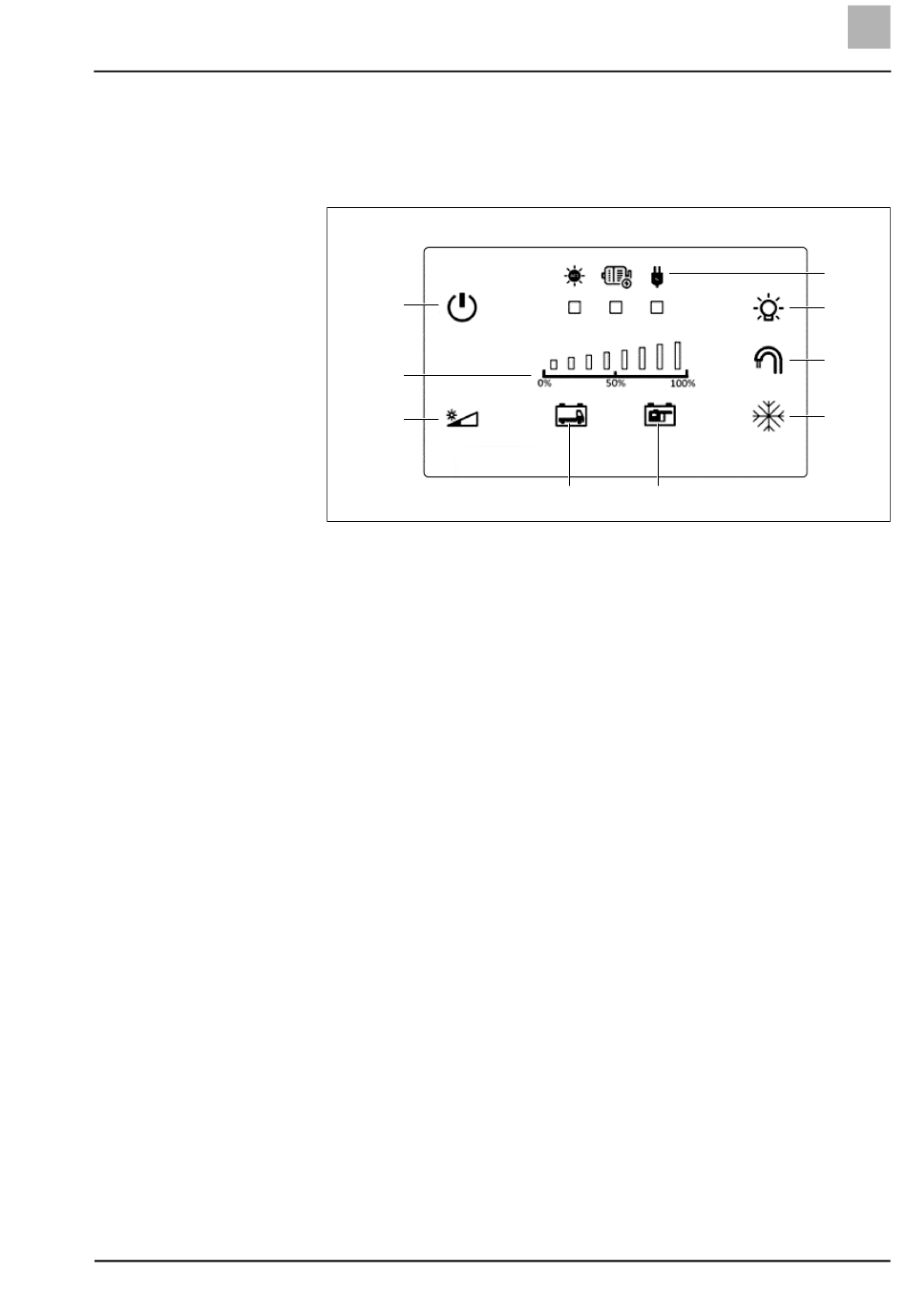

Bild 58
Bedienpanel D110
1
Signal-LEDs für Ladung der Wohnraumbatterie
a) durch Solarpanel (AES, LED grün)
b) 230-Volt-Netzanschluss (LED gelb)
c) Lichtmaschine (LED gelb)
2
Taste für die Stromversorgung der Lastkreise A und B
(aktiv = grün (1x: A aktiv, 2x: A und B aktiv / inaktiv = weiß)
3
Taste für die Stromversorgung der Wasserpumpe
(aktiv = grün, inaktiv = weiß)
4
Taste für die Stromversorgung des Kühlschranks
(aktiv = grün, inaktiv = weiß)
5
Kontrolltaste der Wohnraumbatterie
(aktiv = blau, inaktiv = weiß, Warnung = rot blinkend)
6
Kontrolltaste für die Starterbatterie
(aktiv = blau, inaktiv = weiß, Warnung = weiß blinkend)
7
Dimmtaste
a) zum Dimmen der Bedienpanelbeleuchtung, fünf Helligkeitsstufen einstellbar
b) zur Aktivierung des Nachtmodus (aktiv = rot)
8
LED-Kontrollanzeige für die Spannung von Starter- und Wohnraumbatterie in %
9
Power-Taste zum Ein- und Ausschalten des Bedienpanels bei gleichzeitiger Akti-
vierung/Deaktivierung von Lastkreis C
Elektrische Anlage
6
5
9
1
2
3
4
