7.5.1
Öffnen:
Schließen:
Lüftungsstellung
02/24-0 - GLO-MJ25-00DE

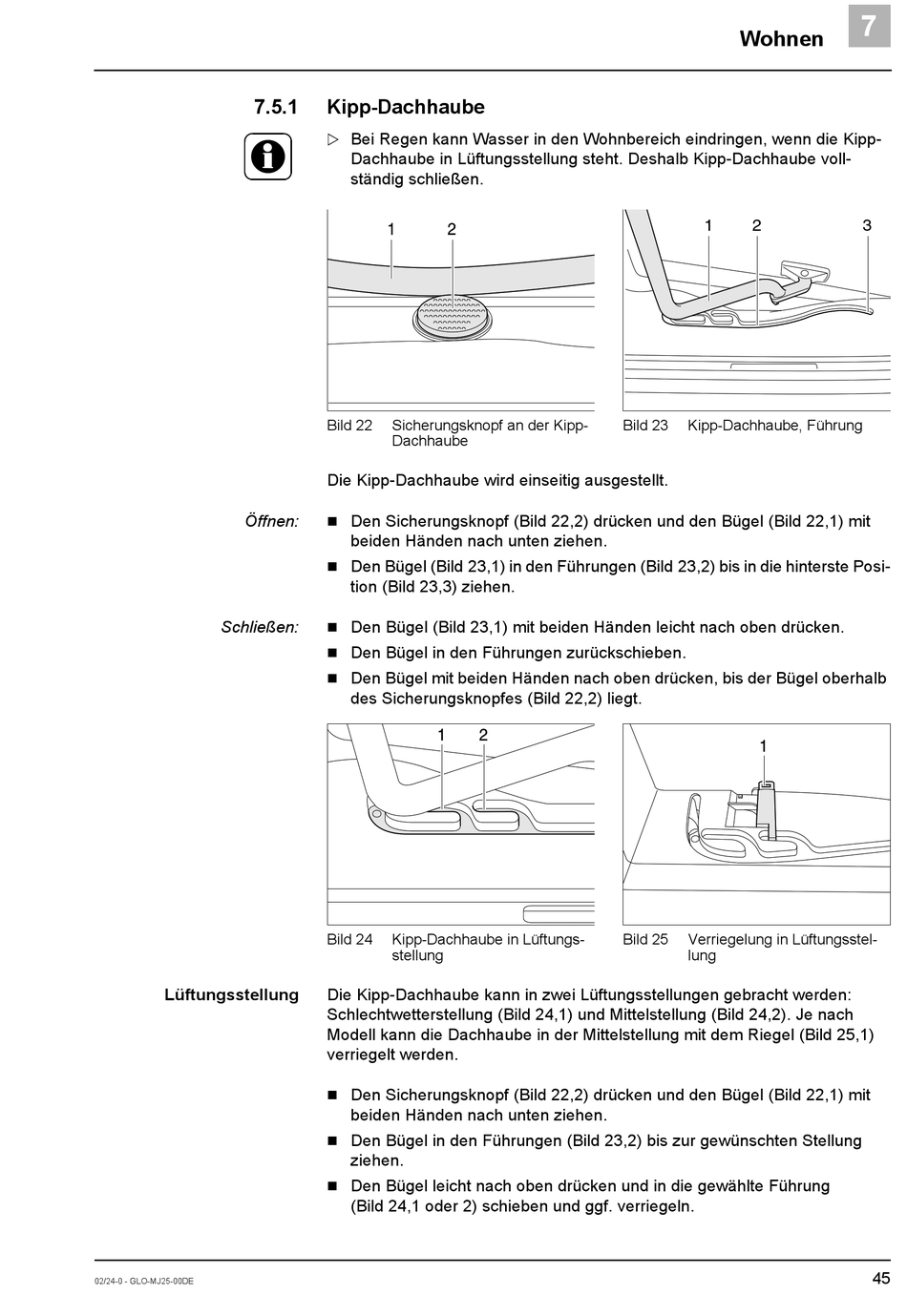

Kipp-Dachhaube
Bei Regen kann Wasser in den Wohnbereich eindringen, wenn die Kipp-
Dachhaube in Lüftungsstellung steht. Deshalb Kipp-Dachhaube voll-
ständig schließen.
Bild 22
Sicherungsknopf an der Kipp-
Dachhaube
Die Kipp-Dachhaube wird einseitig ausgestellt.
Den Sicherungsknopf (Bild 22,2) drücken und den Bügel (Bild 22,1) mit
beiden Händen nach unten ziehen.
Den Bügel (Bild 23,1) in den Führungen (Bild 23,2) bis in die hinterste Posi-
tion (Bild 23,3) ziehen.
Den Bügel (Bild 23,1) mit beiden Händen leicht nach oben drücken.
Den Bügel in den Führungen zurückschieben.
Den Bügel mit beiden Händen nach oben drücken, bis der Bügel oberhalb
des Sicherungsknopfes (Bild 22,2) liegt.
Bild 24
Kipp-Dachhaube in Lüftungs-
stellung
Die Kipp-Dachhaube kann in zwei Lüftungsstellungen gebracht werden:
Schlechtwetterstellung (Bild 24,1) und Mittelstellung (Bild 24,2). Je nach
Modell kann die Dachhaube in der Mittelstellung mit dem Riegel (Bild 25,1)
verriegelt werden.
Den Sicherungsknopf (Bild 22,2) drücken und den Bügel (Bild 22,1) mit
beiden Händen nach unten ziehen.
Den Bügel in den Führungen (Bild 23,2) bis zur gewünschten Stellung
ziehen.
Den Bügel leicht nach oben drücken und in die gewählte Führung
(Bild 24,1 oder 2) schieben und ggf. verriegeln.
Wohnen
1
2
Bild 23
Kipp-Dachhaube, Führung
Bild 25
Verriegelung in Lüftungsstel-
lung
7
3
45
