12-Volt-Sicherungen für Verbraucher
Die 12-V-Sicherungen befinden sich in der E-Box, die je nach Fahrzeugmodell
unter der vorderen Klappe des Fahrersitzes oder an der Stirnseite der Sitz-
bank verbaut ist. Es werden ausschließlich genormte Stecksicherungen ver-
schiedener Stärken verwendet.
Diese Mini-Sicherungen werden allgemein im Kfz-Bereich genutzt. Zum
Wechseln einer defekten Sicherung wird diese aus der Halterung gezogen
und durch eine identische Sicherung (Amperezahl und Farbe) ersetzt. Ersatz-
sicherungen gibt es an jeder Tankstelle.
F1
F2
F3
F4
F5
F6
F7
F8
F9

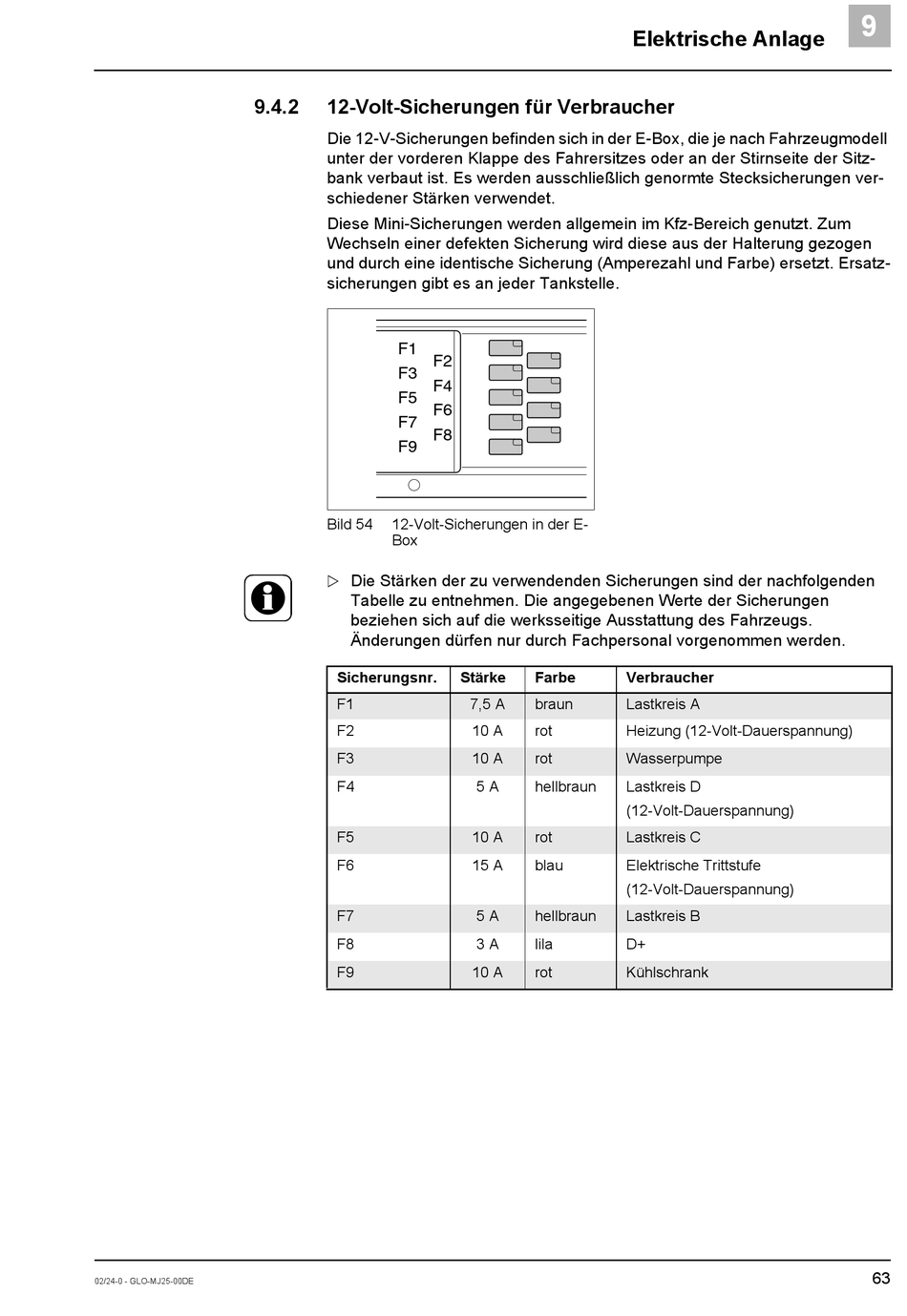

Bild 54
12-Volt-Sicherungen in der E-
Box
Die Stärken der zu verwendenden Sicherungen sind der nachfolgenden
Tabelle zu entnehmen. Die angegebenen Werte der Sicherungen
beziehen sich auf die werksseitige Ausstattung des Fahrzeugs.
Änderungen dürfen nur durch Fachpersonal vorgenommen werden.
Sicherungsnr.
Stärke
F1
7,5 A
F2
10 A
F3
10 A
F4
5 A
F5
10 A
F6
15 A
F7
5 A
F8
3 A
F9
10 A
Elektrische Anlage
Farbe
Verbraucher
braun
Lastkreis A
rot
Heizung (12-Volt-Dauerspannung)
rot
Wasserpumpe
hellbraun
Lastkreis D
(12-Volt-Dauerspannung)
rot
Lastkreis C
blau
Elektrische Trittstufe
(12-Volt-Dauerspannung)
hellbraun
Lastkreis B
lila
D+
rot
Kühlschrank
9
63
