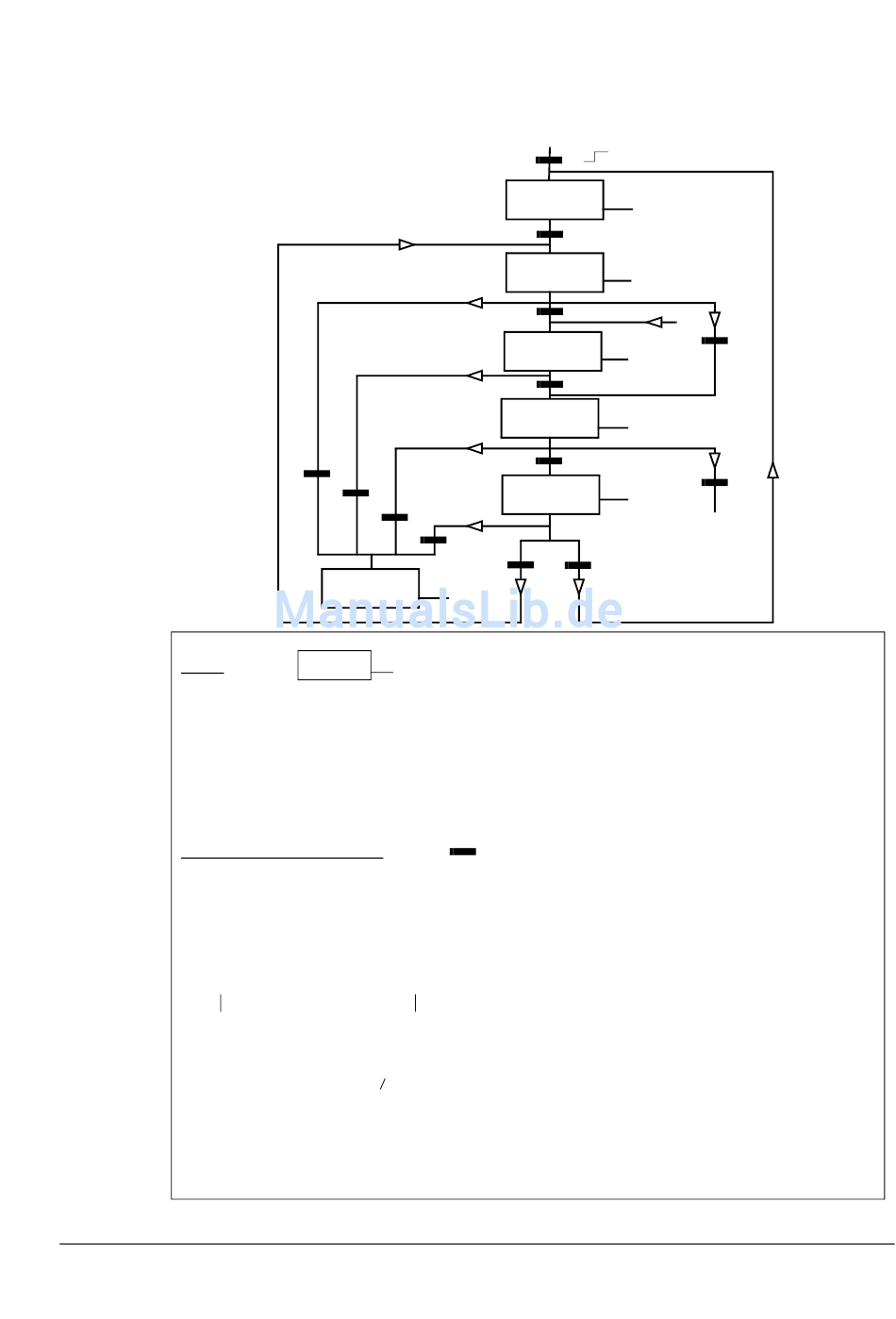

Statuswechsel bei der Bremssteuerung

RFG =
Rampenfunktionsgenerator
im Drehzahlregelkreis
(Sollwertverarbeitung).
Status (Symbol
- NN: Zustandsbezeichnung
- X/Y/Z: Status Ausgänge/Funktionen
X = 1
Y = 1
Z = 1
Status-Wechsel-Bedingungen (Symbol
1) Bremssteuerung aktiv 0 -> 1 ODER Wechselrichter eingeschaltet = 0
2) Motor magnetisiert = 1 UND Antrieb läuft= 1
3) Bremsbestätigung = 1 UND Verzögerungszeit für Bremse-schließen abgelaufen UND Start= 1
4) Start = 0
5) Start = 0
6) Start = 1
7) Tatsächliche Motordrehzahl < Drehzahl, bei der die Bremse schließt UND Start = 0
8) Start = 1
9) Bremsbestätigung = 0 UND Verzögerungszeit für Bremse-schließen abgelaufen = 1 UND Start =
0
Nur wenn Parameter
10) Bremsbestätigung = 0 UND Verzögerungszeit für Bremse-schließen abgelaufen =1
11) Bremsbestätigung = 0
12) Bremsbestätigung = 0
13) Bremsbestätigung = 1 UND Verzögerungszeit für Bremse-schließen abgelaufen = 1
10)
11)
12)
BREMSE
BEST. FEHLER
NN
X/Y/Z
Bremse öffnen. Relaisausgang zum Ein-/Ausschalten der Bremse wird aktiviert.
Erzwungener Start. Diese Funktion setzt unabhängig vom Status des externen Start-
Signals den internen Start fort, bis die Bremse geschlossen ist.
Rampe auf Null. Verwendeter Drehzahl-Sollwert (intern) wird entlang einer Rampe auf Null
geführt.
=
42.02 AUS:
Von jedem Zustand
(ansteigende Flanke, Impuls)
1)
NEIN
MODULATION
2)
BREMSE
ÖFFNEN
3)
FREIG. RFG
EINGANG
4)
RFG-EINGANG
AUF NULL
7)
SCHLIESSEN
BREMSE
13)
8) 9)
0/0/1
)
)
0/0/1
1/1/1
A
5)
1/1/0
1/1/1
6)
0/1/1
A
Programm-Merkmale
