Betriebsanleitung 364xS
Austausch
Austausch der Elektronikeinheit
Gehen Sie für den Austausch oder die Aktualisierung der Elektronikeinheit folgendermaßen vor:
1.
Befestigungsschrauben des Deckels mit einem 3 mm Inbusschlüssel ganz herein drehen.
2.
Deckel abdrehen und abnehmen.
3.
Die zwei Feststellschrauben der Elektronikeinheit lösen und die Elektronikeinheit abnehmen.
4.
Sensorkabel abziehen.
5.
Sensorkabel an der neuen Elektronikeinheit einstecken, die Elektronikeinheit mit den
Feststellschrauben befestigen.
6.
Deckel aufsetzen und fest drehen.
7.
Befestigungsschrauben des Deckels wieder heraus drehen, um den Deckel zu sichern. Das Sichern
des Deckels ist Vorschrift, damit die Zündschutzart "druckfeste Kapselung" erhalten bleibt.
Datenerhalt bei Austausch der Elektronikeinheit
Wenn ein Austausch der Elektronikeinheit (z.B. bei einem Fehler oder einer Aktualisierung auf eine neuere
Version) notwendig ist, wird die Konfiguration der Einheit über die Primärelektronik automatisch auf die neue
Elektronikeinheit übertragen, wenn der Messumformer 364 an die Stromversorgung angeschlossen wird.

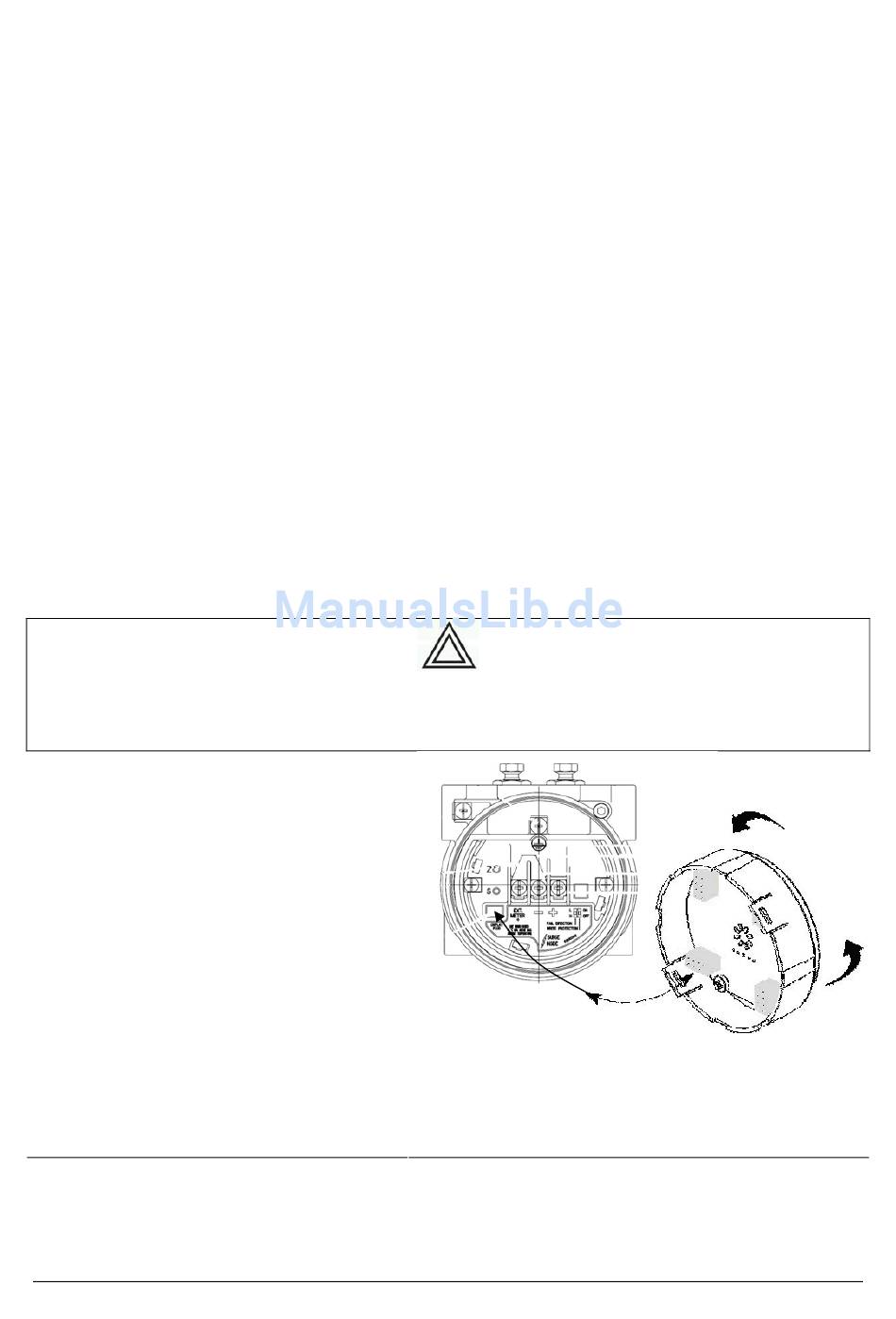

Installation oder Austausch der integrierten LCD-Anzeige
Gehen Sie bei der Installation einer integrierten LCD-Anzeige folgendermaßen vor:
1.
Überprüfen Sie die Angaben auf dem Typenschild des Gerätes
Bei Installation einer Anzeige in explosionsgefährdeten Bereichen, entfernen Sie nie den Deckel des
Messumformers, solange das Gerät noch an die Stromversorgung angeschlossen ist.
2.
Deckel
des
abnehmen.
3.
Integrierte
LCD-Anzeige
Elektronikeinheit stecken. Verwenden Sie
hierzu den 6-poligen-Verbindungsstecker,
der im Lieferumfang der Anzeige enthalten
ist. Der Stecker dient der Verbindung der
beiden
Steckerbuchsen
Elektronikeinheit und an der Anzeige.
Durch die vier möglichen Steckplätze,
kann die Anzeige in vier unterschiedlichen
Positionen,
jeweils
ausgerichtet werden.
4.
Den Deckel mit dem Sichtglas und der
dazugehörenden
Gehäuse schrauben und von Hand gut
festdrehen, bis er Metall auf Metall
schließt.
Messumformergehäuses
auf
die
an
der
um
90°
gedreht
Dichtung
auf
das
Warnung
Austausch von Einheiten und Fehlersuche
60
