Tipp-Betrieb

Die Tippen-Funktion wird typischerweise für die Steuerung von zyklischen Maschi-
nen-Bewegungen verwendet. Ein Knopfdruck steuert den gesamten Antriebszyklus:
Beim Einschalten startet der Antrieb und beschleunigt mit einer voreingestellten
Rampe auf eine festgelegte Drehzahl. Beim Abschalten verzögert der Antrieb ent-
sprechend der Voreinstellung auf Null.

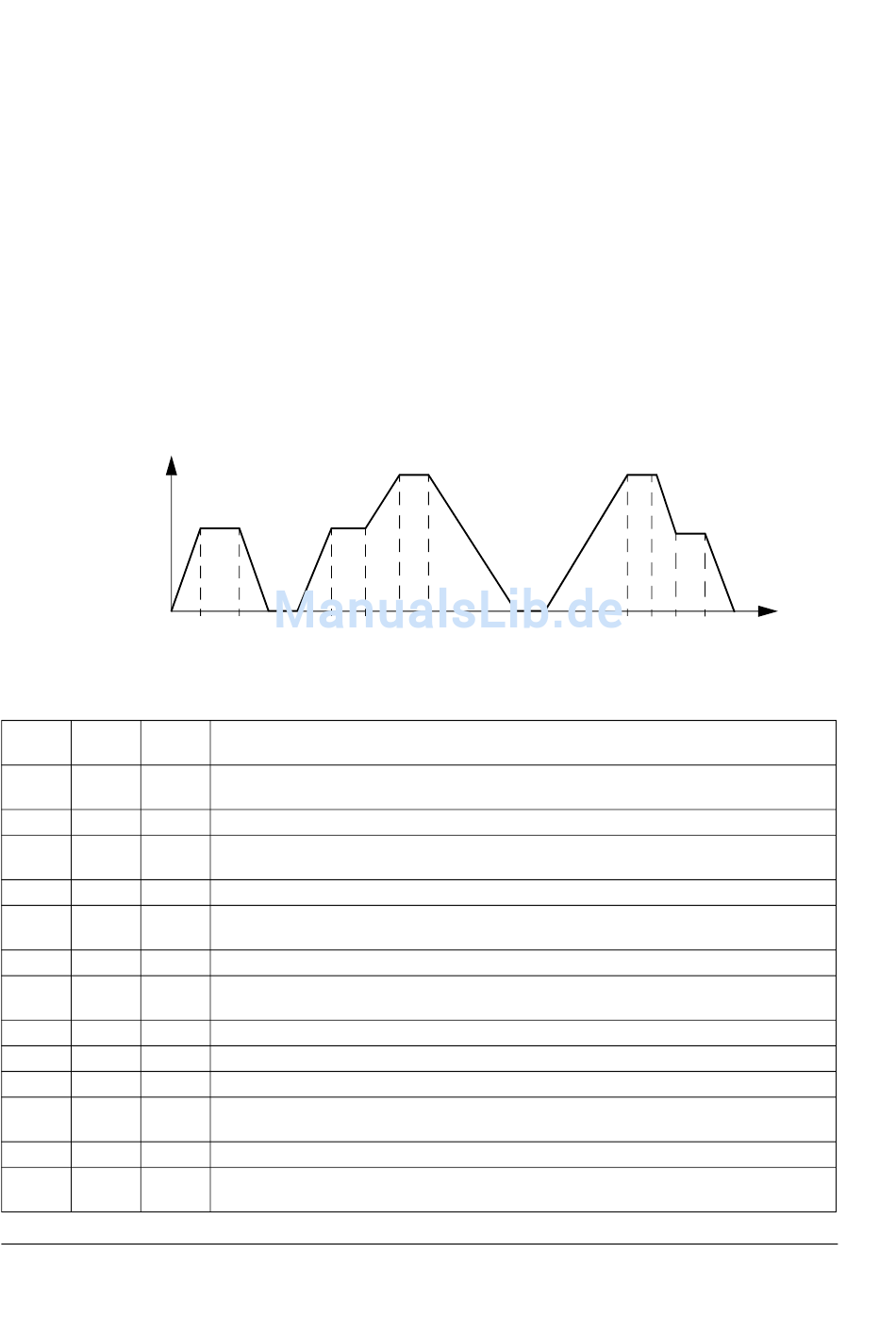

In der Abbildung und Tabelle unten wird der Betrieb des Antriebs veranschaulicht
und beschrieben. Es wird auch dargestellt, wie der Antrieb in den Normalbetrieb
wechselt (= Tippen-/Jogging-Freigabe inaktiv) wenn der Startbefehl des Antriebs
eingeschaltet ist. Jog cmd = Status des Tippen-Eingangs, Start cmd = Status des
Antriebs-Startbefehls.
Die Funktion arbeitet in Intervallen von 100 ms.
Drehzahl
1
Phase Tipp- Start-
Befehl Befehl
1-2 1
2-3 1
3-4 0
4-5 0
5-6 1
6-7 1
7-8 x
8-9 x
9-10 0
10-11 0
11-12 x
12-13 x
13-14 1
Programm-Merkmale
2 3 4 5 6
Beschreibung
0 Antrieb beschleunigt bis zur Tippbetriebs-Drehzahl entsprechend der
Beschleunigungsrampe der Tippbetriebsfunktion.
0 Antrieb läuft mit Tippen-Drehzahl.
0 Antrieb verzögert auf Drehzahl Null entsprechend der Verzögerungsrampe der
Tippbetriebsfunktion.
0 Antrieb ist gestoppt.
0 Antrieb beschleunigt bis zur Tippbetriebs-Drehzahl entsprechend der
Beschleunigungsrampe der Tippbetriebsfunktion.
0 Antrieb läuft mit Tippen-Drehzahl.
1 Normalbetrieb hat Vorrang vor Tipp-Betrieb. Der Antrieb beschleunigt auf den
Drehzahlsollwert gemäß der aktiven Beschleunigungsrampe.
1 Normalbetrieb hat Vorrang vor Tipp-Betrieb. Antrieb folgt dem Drehzahl-Sollwert.
0 Antrieb verzögert auf Drehzahl Null entsprechend der aktiven Verzögerungsrampe.
0 Antrieb ist gestoppt.
1 Normalbetrieb hat Vorrang vor Tipp-Betrieb. Der Antrieb beschleunigt auf den
Drehzahlsollwert gemäß der aktiven Beschleunigungsrampe.
1 Normalbetrieb hat Vorrang vor Tipp-Betrieb. Antrieb folgt dem Drehzahl-Sollwert.
0 Der Antrieb verzögert auf die Tippen-Drehzahl gemäß der Verzögerungsrampe der Tippen-
Funktion.
7 8 9 10 11 12 13 14 15 16
Zeit
