l
1
2
3
4

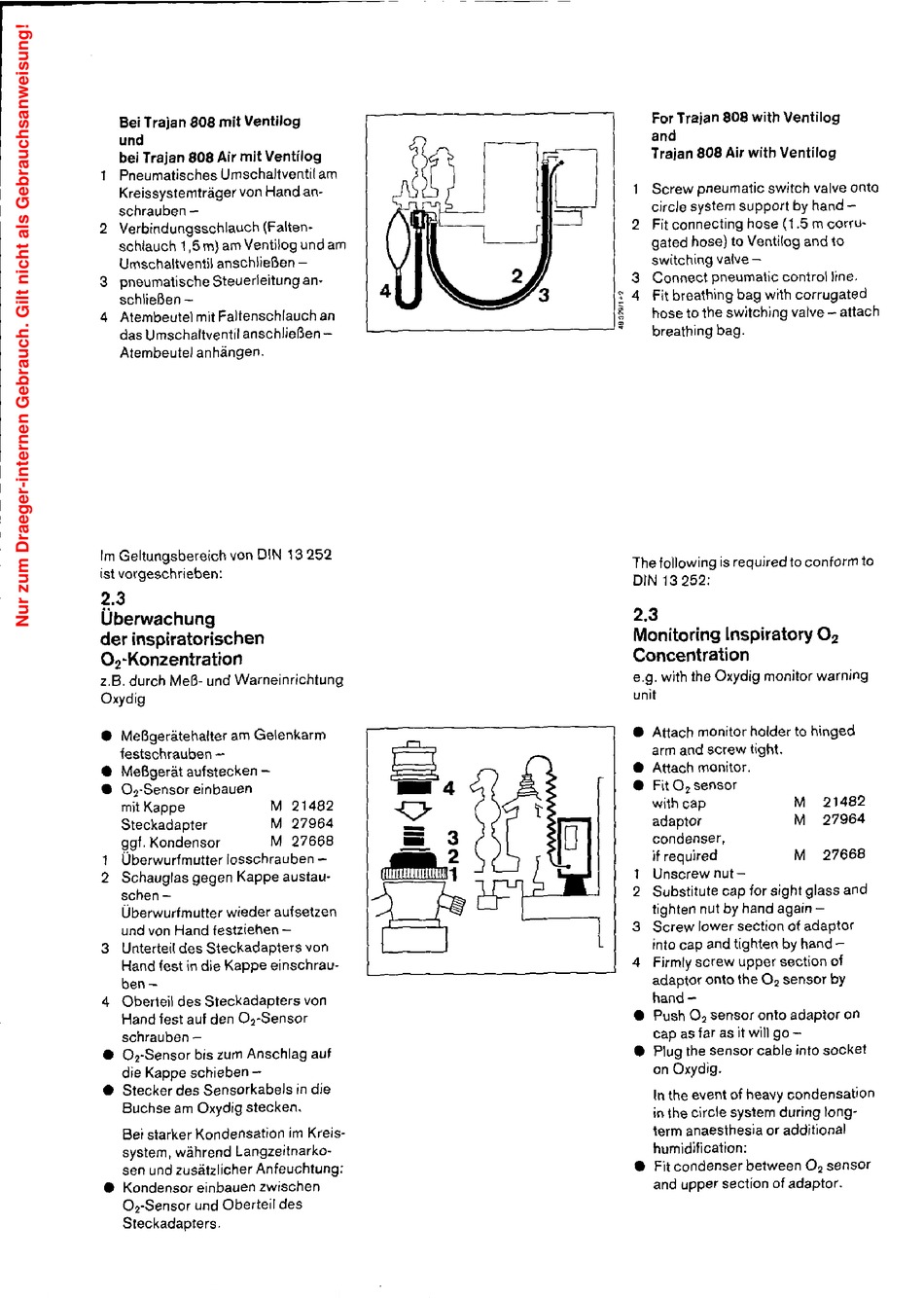

Bei Trajan 808 mit Ventilog
und
bei Trajan 808 Air mit Ventilog
Pneumatisches
Umschaltventil
am
Kreissystemträgervon
Handan-
schrauben
-
Verbindungsschlauch
(Falten-
schlauch
1,5 m) am Ventilog und am
Umschaltventil
anschließen
-
pneumatische
Steuerleitung
an-
schließen -
Atembeutel
mit Faltenschlauch
an
das Umschaltventil
anschließen
-
Atembeutel
anhängen.
Im Geltungsbereich
von DIN 13 252
ist vorgeschrieben:
2.3
Überwachung
der inspiratorischen
02-Konzentration
z.B.
durch Meß- und Warneinrichtung
Oxydig
0 Meßgerätehalter
am Gelenkarm
festschrauben
-
l
Meßgerät
aufstecken
-
0 01-Sensoreinbauen
mit Kappe
M 21482
Steckadaoter
M 27964
ggf. Kondensor
M 27666
Überwurfmutter
losschrauben
-
Schauglas
gegen Kappe austau-
schen -
Überwurfmutter
wieder aufsetzen
und von Hand festziehen
-
Unterteil des Steckadapters
von
Hand fest in die Kappe einschrau-
ben-
Oberteil
des Steckadapters
von
Hand fest auf den Os-Sensor
schrauben
-
l
O&ensor
bis zum Anschlag
auf
die Kappe schieben -
0
Stecker des Sensorkabels
in die
Buchse am Oxydig stecken.
Bei starker Kondensation
im Kreis-
system, während
Langzeitnarko-
sen und zusätzlicher
Anfeuchtung:
l
Kondensor
einbauen zwischen
0,.Sensor
und Oberteil
des
Steckadapters.
For Traian 808 with Ventilog
and
Traian 808 Air with Ventilog
Screw pneumatic
switch valve onto
circle System support
by hand -
Fit connecting
hose (1.5 m corrU-
gated hose) lo Ventilog
and 10
switching
valve-
Connect
pneumatic
control line.
Fit breathing
bag with corrugated
hose to the switching
valve - attach
breathing
bag.
The following
is required to conform to
DIN 13 252:
2.3
Monitoring Inspiratory O2
Concentration
e.g, with the Oxydig monitor warning
unit
Attach monitorholder
to hinged
arm and screw tight.
Attach monitor.
Fit 0, sensor
with cap
M
21482
adaptor
M
27964
condenser,
if required
M
27668
Unscrew nut -
Substitute
cap for sight glass and
tighten nut by hand again -
Screw lower section of adaptor
into cap and tighten by hand -
Firmly screw upper section of
adaptor onto the 01 sensor by
hand -
Push O2 sensor onto adaptor
on
cap es far as it will go -
l
Plug the sensor cable into socket
on Oxydig.
In the event of heavy condensation
in the circle sysiem during long-
term anaesthesia
or additional
humidification:
l
Fit condenser
between
O1 sensor
and upper section of adaptor.
