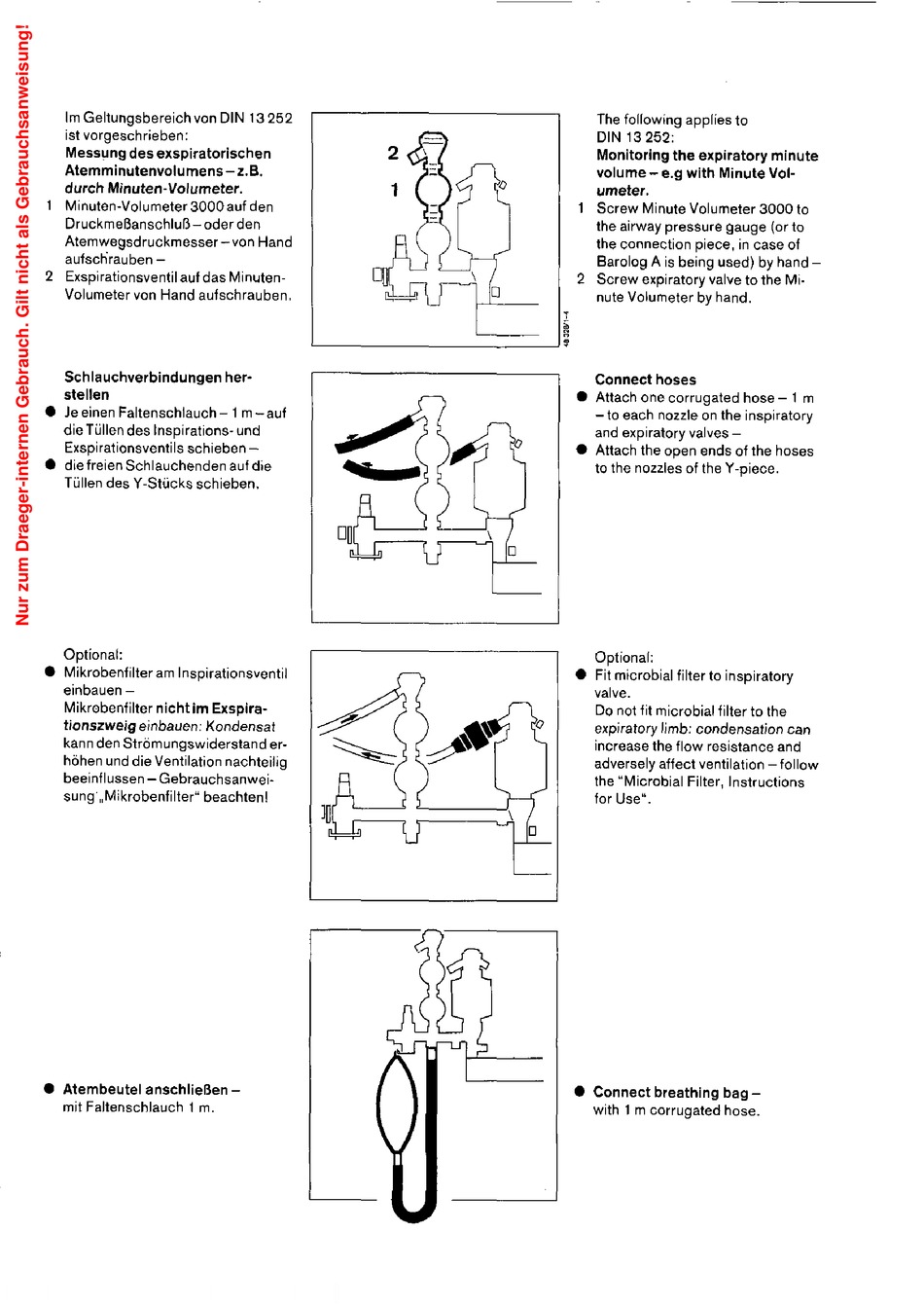

Dräger Trajan 808 Gebrauchsanleitung Seite 8

Im Geltungsbereichvon DIN 13 252
ist vorgeschrieben:
Messungdesexspiratorischen
Atemminutenvolumens-z.B.
durch Minuten-Volumeter.
Minuten-Volumeter3000auf den
Druckmeßanschluß-oderden
Atemwegsdruckmesser-von Hand
aufsctirauben -
Exspirationsventil auf das Minuten-
Volumeter von Hand aufschrauben.
Schlauchverbindungen her-
stellen
0 Je einen Faltenschlauch - 1 m-auf
dieTüllendes Inspirations-und
Exspirationsventils schieben -
l
die freien Schlauchenden auf die
Tüllen das Y-Stücks schieben.
Optional:
l
Mikrobenfilteram Inspirationsventil
einbauen -
Mikrobenfilter nicht im Exspira-
tionsrwaigeinbauen: Kondensat
kann den Strömungswiderstand er-
höhen und die Ventilation nachteilig
beeinflussen-Gebrauchsanwei-
sung',,Mikrobenfilter" beachten!
0 Atembeutel anschließen -
mit Faltenschlauch 1 m.
r
2- i
5
1
!ii;i
0
ou
k? \
0
1
2
0
0
0
The following applies to
DIN 13 252:
Monitoring the expiratory minute
volume - e.g with Minute Vol-
umeter.
Screw Minute Volumeter 3000 to
the airway pressure gauge (or to
the connection piece, in case of
Barolog A is being used) by hand -
Screw expiratory valve to the Mi.
nute Volumeter by hand.
Connect hoses
Attach one corrugated hose - 1 m
- to each nozzle on the inspiratory
and expiratory valves -
Attach the open ends of the hoses
to the nozzles of the Y-piece.
Optional:
Fit microbial filter to inspiratory
valve.
DO notfit microbial filter to the
expiratory limb: condensation tan
increase the flow resistance and
adversely affect Ventilation -follow
the "Microbial Filter, Instructions
for Use".
0 Connect breathing bag -
with 1 m corrugated hose.
