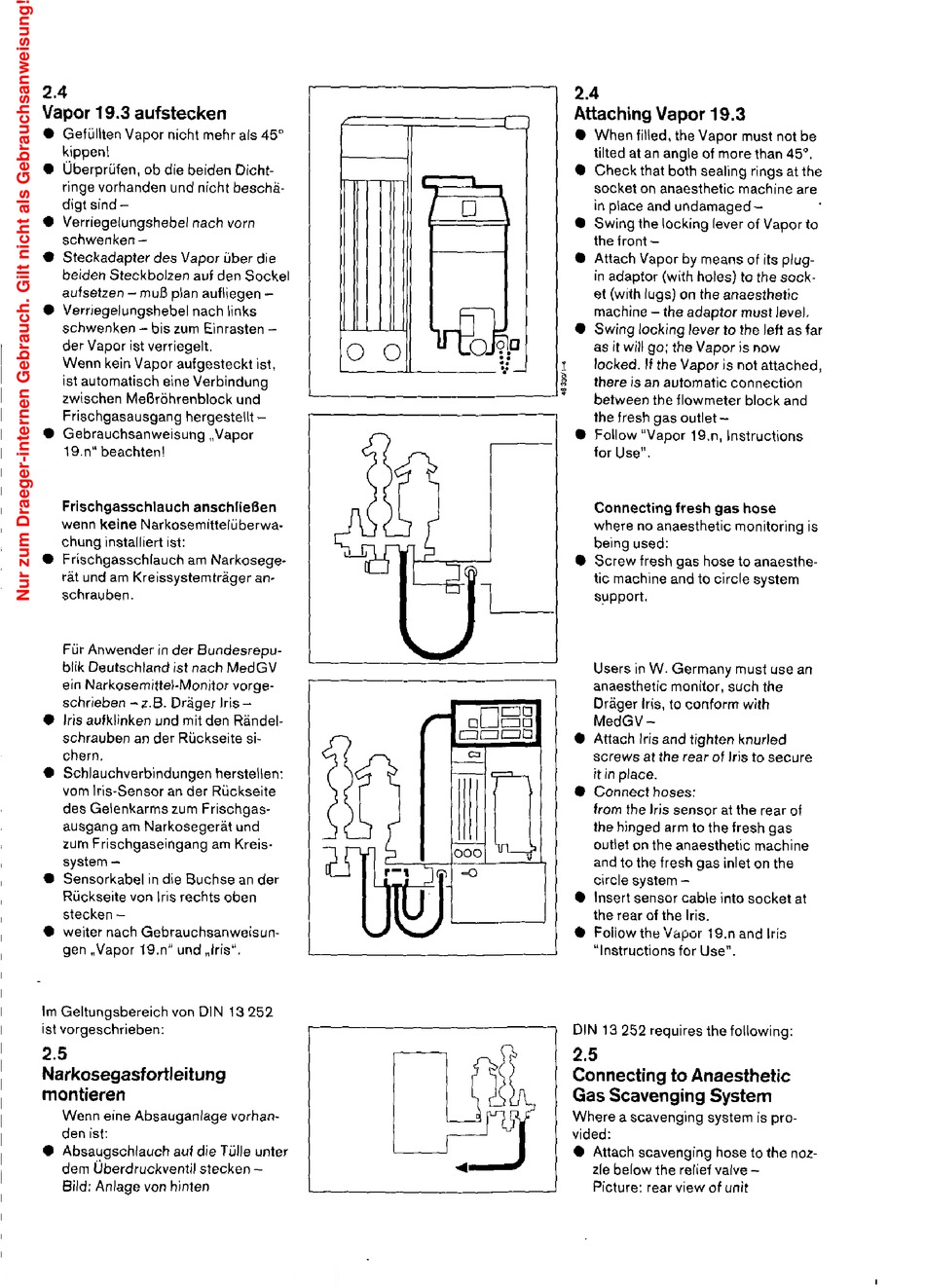

2.4
Vapor 19.3 aufstecken
0
Gefüllten
Vapor nicht mehr als 45"
kippen!
0 überprüfen,
ob die beiden Dicht-
ringe vorhanden
und nicht beschä-
digt sind-
*
Verriegelungshebel
nach vorn
schwenken
-
0
Steckadapter
des Vapor über die
beiden Steckbolzen
auf den Sockel
aufsetzen -muß
plan aufliegen
-
l
Verriegelungshebel
nach links
schwenken-bis
zum Einrasten -
der Vapor ist verriegelt.
Wenn kein Vapor aufgesteckt
ist,
ist automatisch
eine Verbindung
zwischen
Meßröhrenblock
und
Frischgasausgang
hergestellt
-
l
Gebrauchsanweisung
,,Vapor
19.n" beachten!
Frischgasschlauch
anschlief3en
wenn keine Narkosemittelüberwa-
chung installiert
ist:
l
Frischgasschlauch
am Narkosege-
rät und am Kreissystemträger
an-
schrauben.
Für Anwender
in der Bundesrepu-
blik Deutschland
ist nach MedGV
ein Narkosemittel-Monitor
vorge-
schrieben
-z.B.
Dräger Iris-
*
Iris aufklinken
und mit den Rändel-
schrauben
an der Rückseite
si-
chern.
0
Schlauchverbindungen
herstellen:
vom Iris-Sensor
an der Rückseite
des Gelenkarmszum
Frischgas-
ausgang am Narkosegerät
und
zum Frischgaseingang
am Kreis-
system -
0
Sensorkabel
in die Buchse an der
Rückseite
von Iris rechts oben
stecken -
l
weiter nach Gebrauchsanweisun-
gen ,,Vapor 19.n" und ,,Iris".
Im Geltungsbereich
von DIN 13 252
ist vorgeschrieben:
2.5
Narkosegasfortleitung
montieren
Wenn eine Absauganlage
vorhan.
den ist:
0
Absaugschlauch
auf die Tülle unter
dem Überdruckventil
stecken -
Bild: Anlage von hinten
i
_
_
0 Attach Vapor by means of its plug-
in adaptor (with holes) to the sock-
et (with lugs) on the anaesthetic
machine - the adaptor
must Level.
0 Swing locking lever to the left as far
es it will go; the Vapor is now
locked. If the Vapor is not attached,
there is an automatic
connection
between
the flowmeter
block and
the fresh gas outlet -
l
Follow "Vapor
19.n, Instructions
for Use".
Connecting
fresh ges hose
where no anaesthetic
monitoring
is
being used:
l
Screw fresh qas hose to anaesthe-
tic machine and to circle System
support.
Users in W. Germany
must use an
anaesthetic
monitor,
such the
Dräger Iris, to conform
with
MedGV-
Attach Iris and tighten knurled
screws at the rear of Iris to secure
it in place.
Connect
hoses:
from the Iris sensor at the rear of
the hinged arm to the fresh ges
outlet on the anaesthetic
machine
and to the fresh gas inlet on the
circle system -
Insertsensor
cable into socket at
the rear of the Iris.
l
Foliow the Vapür 19.n and Iris
"lnstructions
for Use".
2.4
Attaching Vapor 19.3
0
When filled, the Vapor must not be
tilted at an angle of more than 45".
0
Check that both sealing rings at the
socket on anaesthetic
machine arc
in place and undamaged-
0
Swing the locking lever of Vapor to
the front -
DIN 13 252 requires the following:
2.5
Connecting to Anaesthetic
Gas Scavenging System
Where a scavenging
System is pro-
vided:
l
Attach scavenging
hose to the noz.
zle below the relief valve -
Picture: rear view of unit
