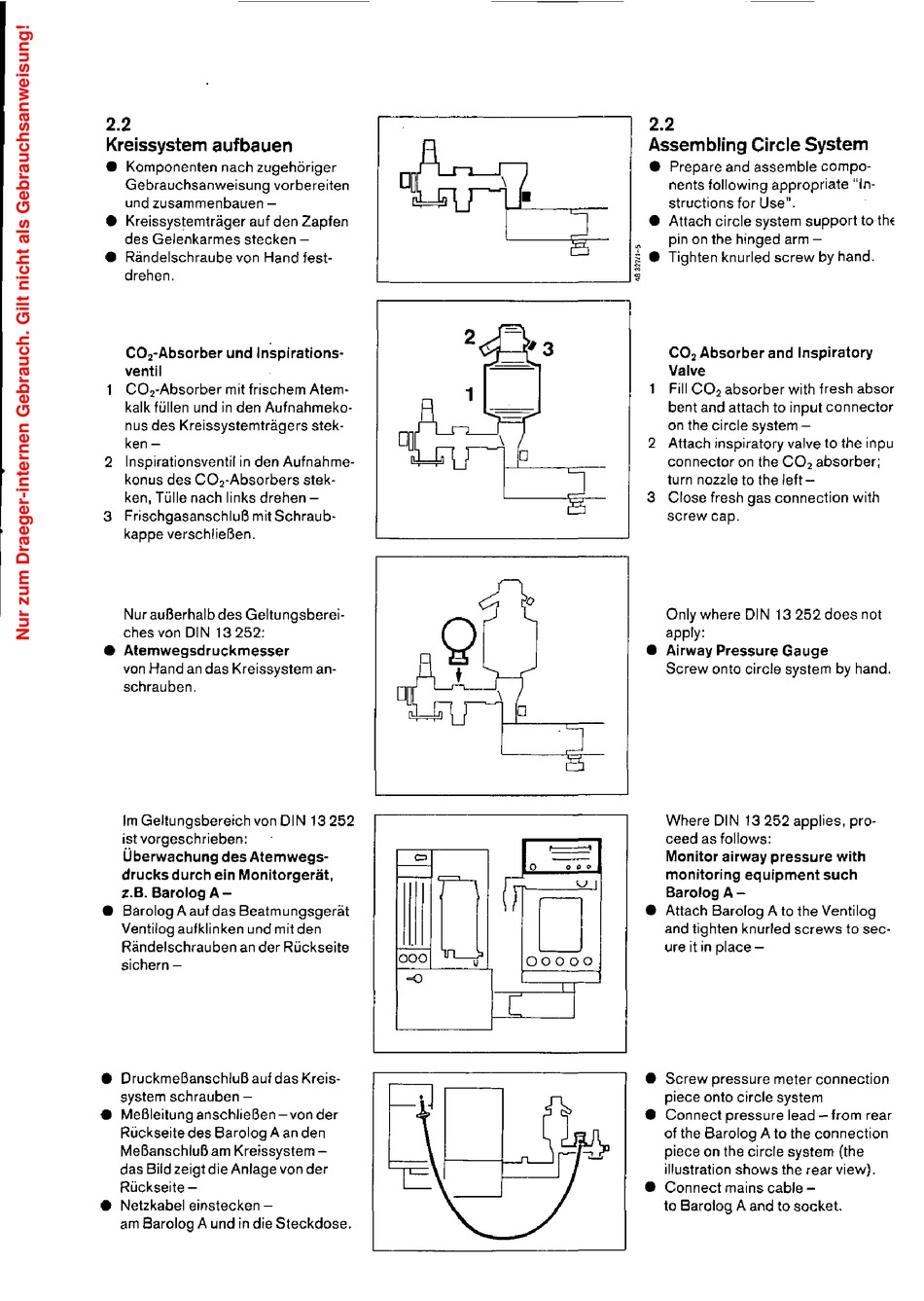

2.2
Kreissystem aufbauen
0
Komponenten
nach zugehöriger
Gebrauchsanweisung
vorbereiten
und zusammenbauen
-
0 Kreissystemträger
auf den Zapfen
l
1
2
3
0
des G&nkarm&
stecken -
Rändelschraube
von Hand fest-
drehen.
CO,-Absorber
und Inspirations-
ventil
CO,-Absorber
mit frischem Atem-
kalkfüllen
und in den Aufnahmeko-
nus des Kreissystemträgers
stek-
ken -
Inspirationsventil
in den Aufnahme-
konus des CO?-Absorbers
stek-
ken. Tülle nach linksdrehen-
Frischgasanschluß
mit Schraub-
kappe verschließen.
NuraußerhalbdesGeltungsberei.
ches von DIN 13 252:
Atemwegsdruckmesser
von Hand an das Kreissystem
an-
schrauben.
Im Geltungsbereich
von DIN 13 252
ist vorgeschrieben:
ÜberwachungdesAtemwegs-
drucksdurch
ein Monitorgerät,
z.B. Barolog
A-
O Barolog Aauf das Beatmungsgerät
Ventilog aufklinken
und mit den
Rändelschrauben
an der Rückseite
sichern -
Druckmeßanschluß
auf das Kreis-
system schrauben
-
Meßleitung
anschließen
-von
der
Rückseite des Barolog A an den
Meßanschlußam
Kreissystem-
das Bild zeigt die Anlage von der
Rückseite -
Netzkabel
einstecken
-
am Barolog A und in die Steckdose.
2.2
Assembling Circle System
l Prepare and assemble
compo-
nents following
appropriate
"ln-
structions
for Use".
l Attach circle System support
to the
pin on the hinged arm -
0 Tighten knurled screw by band.
CO? Absorber
and Inspiratory
Valve
Fill CO2 absorber
with fresh absor-
bent and attach to input connector
on the circle System -
Attach inspiratory
valve to the input
connector
on the CO? absorber;
turn nozzle to the ieft -
Glose fresh gas connection
with
screw ca!J.
Only where DIN 13 252 does not
aPPlY:
Airway
Pressure
Gauge
Screw onto circle System by band.
Where DIN 13 252 applies,
pro-
ceed as follows:
Monitor
airway
pressure
with
monitoring
equipment
such
Barolog
A -
Attach Barolog A to the Ventilog
and tighten knurled screws to sec-
ure it in place-
Screw pressure
meter connection
piece onto circle System
Connect
pressure
lead -from
war
of the Barolog A to the connection
piece on the circle system (the
Illustration Shows the rear view).
Connect mains cable -
to
q
aralog A and to socket.
