7.3.3
Messen gemäß der ASTM-Norm
Bei der Auswahl der Auswertung gemäß der ASTM-Norm wird am Ende der Messreihe der
folgende Bildschirm angezeigt:

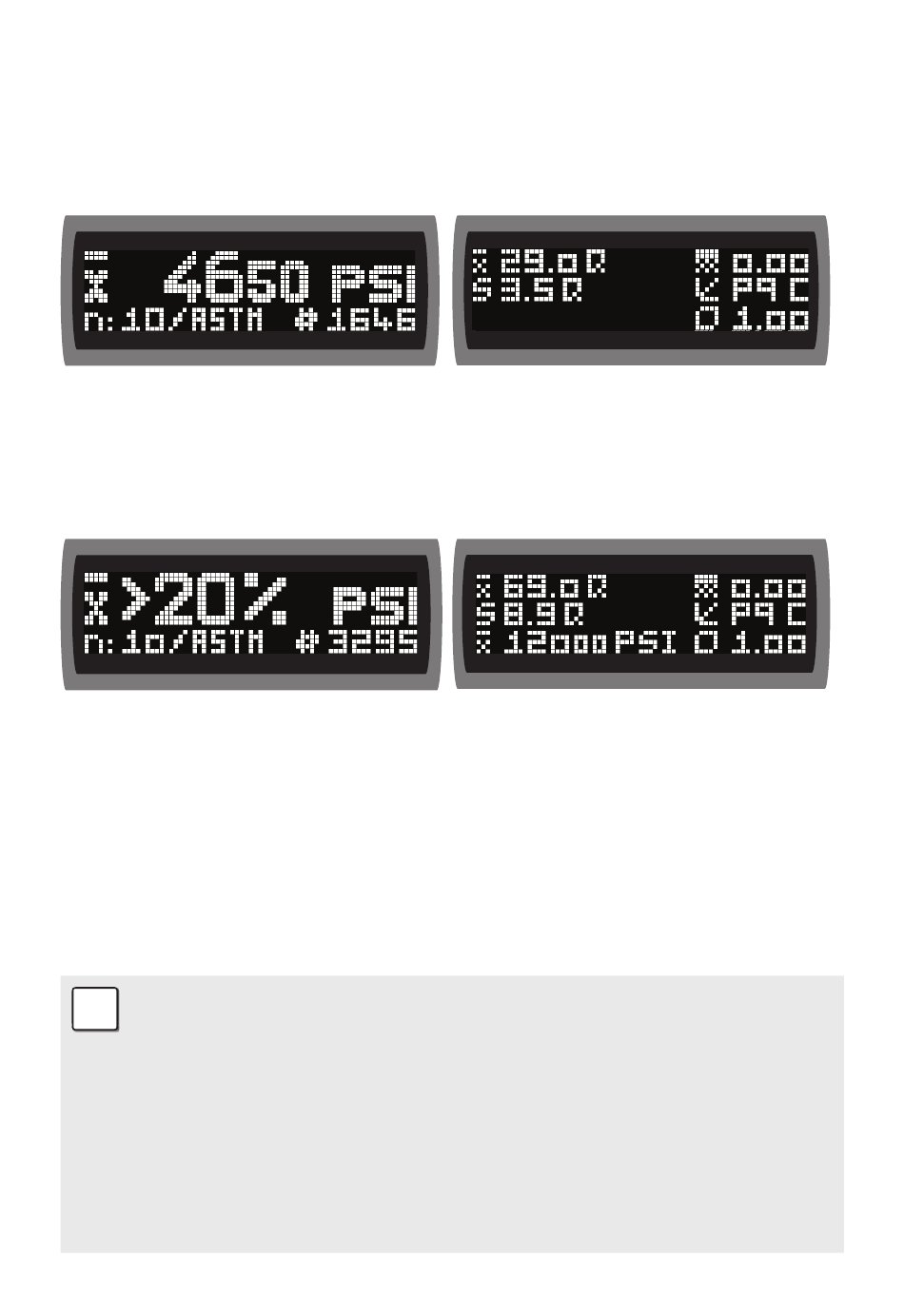

Figure 7-11 Übersichts-Bildschirm 1
Wenn die Norm bei der Messreihe nicht erfüllt werden kann, dann sieht der Bildschirm wie
folgt aus:
Figure 7-13 Übersichts-Bildschirm 1
Bildschirm 1 zeigt an, dass mehr als 2 Werte (20 % von 10 Werten) stärker vom arithmetisch-
en Mittel abweichen als zugelassen.
Bildschirm 2 zeigt das berechnete Mittel in Q, die Standardabweichung in Q und den entspre-
chenden PSI-Wert an. Das berechnete Mittel wird auf Bildschirm 2 in Q angezeigt. Auch die
Standardabweichung wird stets in Q angezeigt.
Auswertung gemäß Norm ASTM C805:
i
Zuerst wird das arithmetische Mittel aus allen zehn Messwerten berechnet. An-
schließend wird bei jedem Messwert überprüft, ob er um mehr als 6 R-Werte (das
entspricht 6,5 Q-Werten) vom arithmetischen Mittel abweicht. Von den verbleiben-
den Werten wird dann erneut das arithmetische Mittel berechnet.
Wenn mehr als 20 % der Werte gelöscht wurden, dann ist die gesamte Reihe
ungültig. Dies wird auf dem SilverSchmidt über das Symbol >20% angezeigt.
Trotzdem wird auch der PSI-Wert berechnet und auf dem nächsten Bildschirm
angezeigt.
24
Figure 7-12 Übersichts-Bildschirm 2
Figure 7-14 Übersichts-Bildschirm 2
