Es wird das AUSWAHLFELD angezeigt (siehe Abbildung 6-2). Der zunächst sichtbare
Teil der Symbolliste ist der zentrale Bereich der vollständigen Liste, wie in Abbildung
6-4 dargestellt. Durch die Liste blättern und beim gewünschten Symbol auf SELECT
klicken. Dieser Vorgang wird im Folgenden genauer beschrieben.
Der Anwender sollte sich mit diesem Verfahren sorgfältig vertraut machen, denn die
i
Funktionsweise der Anzeige gilt für den gesamten Betrieb dieses Geräts.

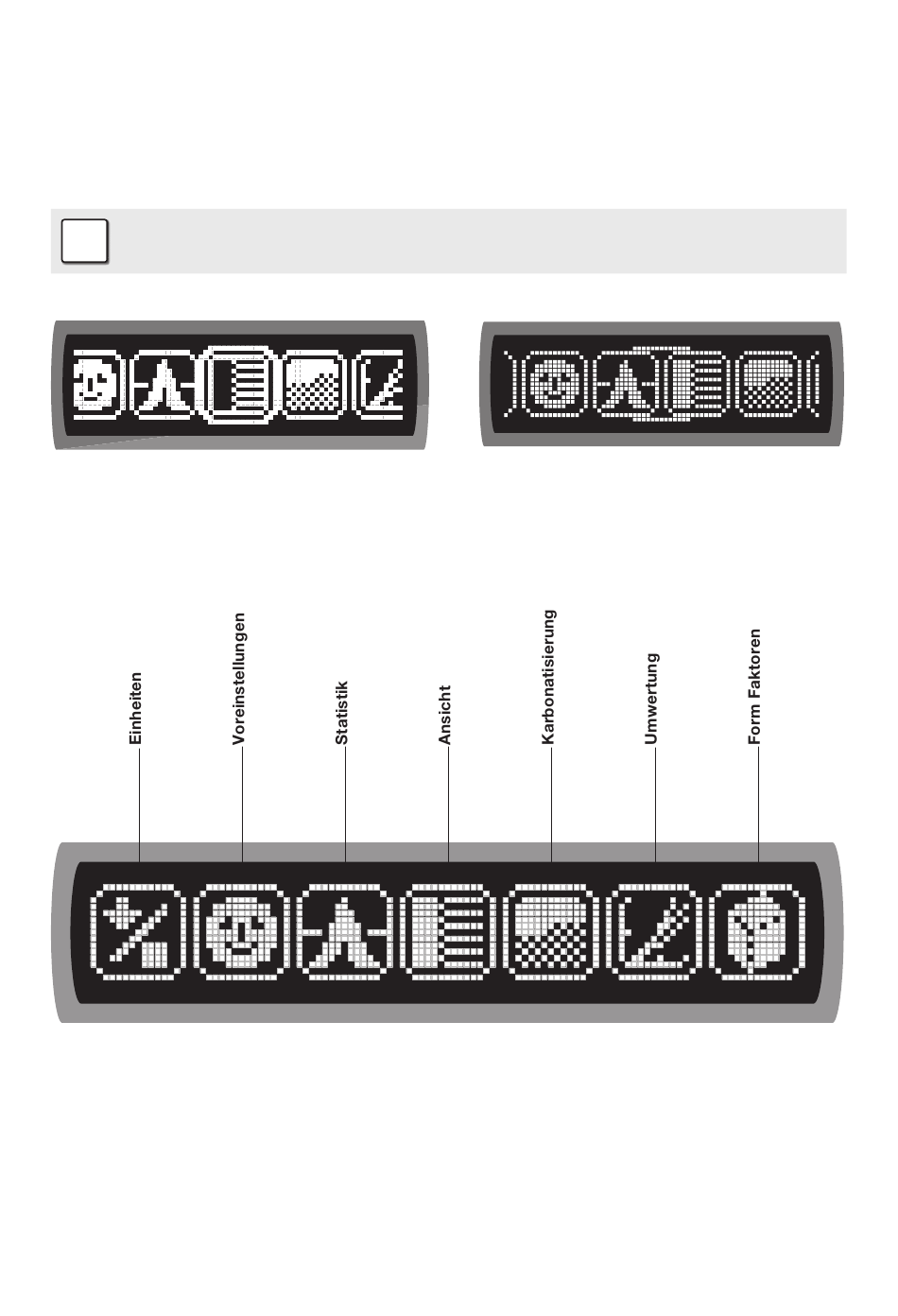

Abbildung 6-2 Zunächst sichtbarer Teil des
Auswahlfelds
Im linken Fenster ist das Symbol ÜBERPRÜFUNG zentriert, und im rechten Fenster wird der
Übergang zum Symbol STATISTIK dargestellt.
Abbildung 6-4 Auswahlfeld
Die Symbole der linken (1 bis 3) und der rechten (5 bis 7) Gruppe beziehen sich auf mathemati-
sche oder physikalische Eigenschaften, das Symbol in der Mitte (4) ermöglicht die Ansicht der
letzten 20 Ergebnisse.
© 2007 Proceq SA
Abbildung 6-3 Aktivieren der Betriebsart
Einrichtung
17
