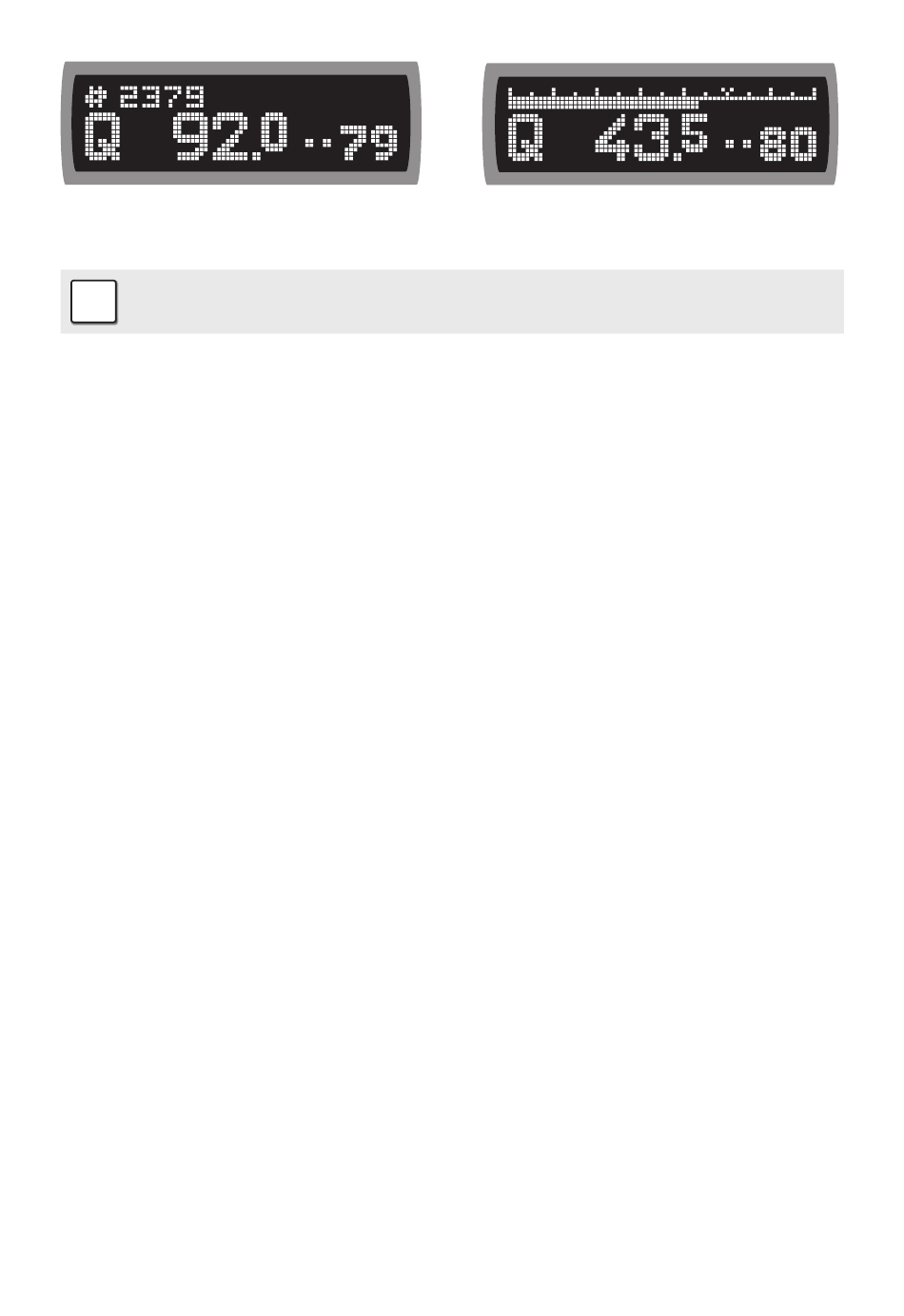

Abbildung 5-4 Anzeige nach RÜCKSETZEN
und erstem Schlag
Der SilverSchmidt verfügt über eine Auflösung von 0,5 bei einzelnen „Q"-Messun-
i
gen. Der Zähler wird in 1er-Schritten erhöht und vollständig angezeigt (4 Ziffern).
Ein typisches Ergebnis in der Betriebsart „Einzelner Schlag" wird wie in Abbildung 5-5 an-
gezeigt (Bitte beachten, dass die Skala über der Zahl animiert ist. Hierdurch wird angezeigt,
dass sich einige Komponenten im Inneren noch bewegen).
Wenn nur „Q"-Werte registriert werden sollen, bitte mit Kapitel 9 fortfahren. Um Informationen
zu den erweiterten Funktionen zu erhalten, bitte hier weiterlesen.
14
Abbildung 5-5 Messen in „Q" auf Beton
© 2007 Proceq SA
