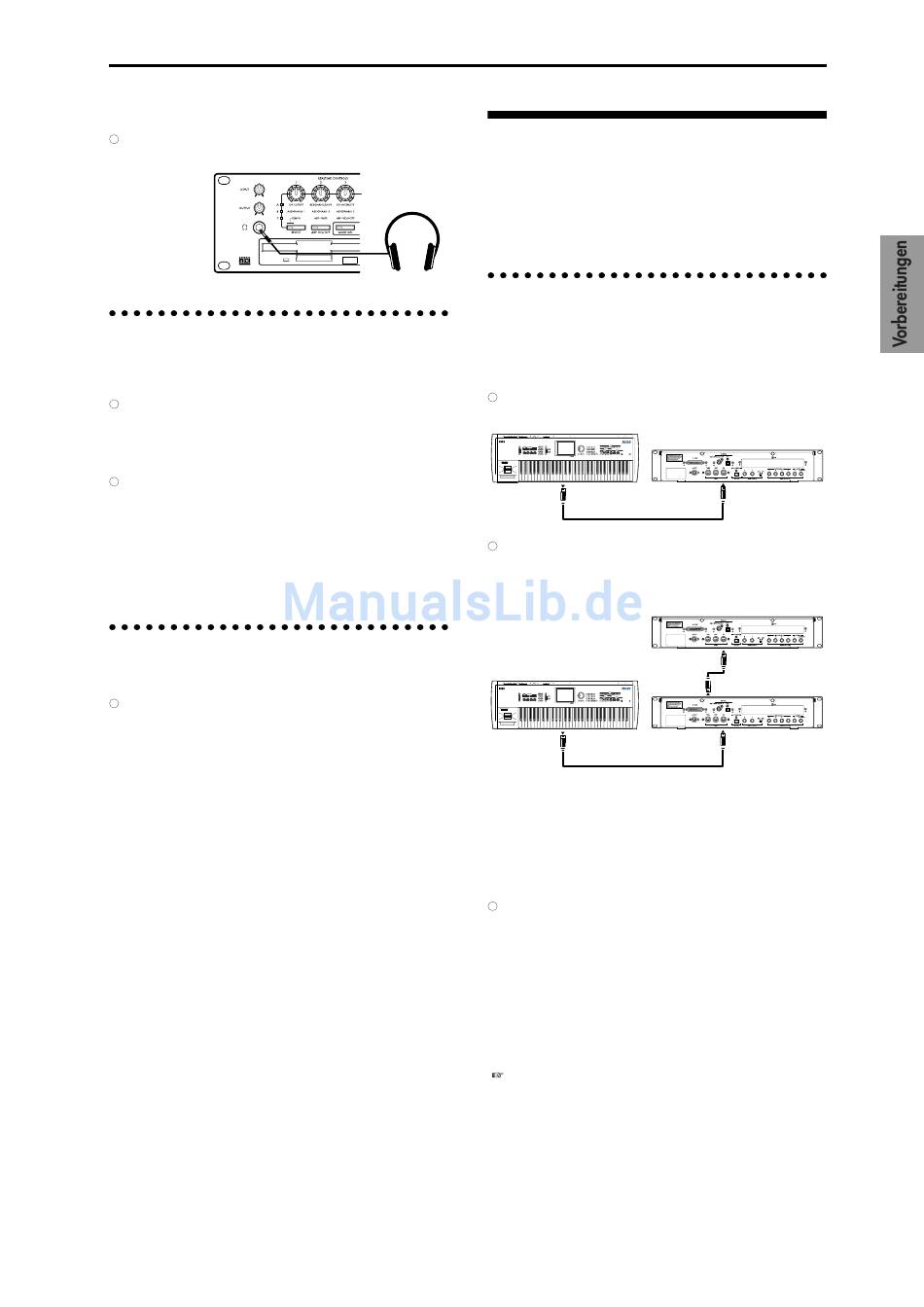

Kopfhörer
An die frontseitige Kopfhörerbuchse kann ein optio-
naler Kopfhörer angeschlossen werden.
3. Anschließen von Signalquellen
Die OUTPUT-Buchsen externer Signalquellen können an
die Buchsen AUDIO INPUT 1, 2 angeschlossen werden.
Im Sampling-Modus dienen diese Buchsen für die
Aufnahme der eingehenden Signale.
Weitere Hinweise zum Sampling-Modus finden Sie auf
S.29, S.68.
Im Program-, Combination- und Multi-Modus kann
man das an diesen Eingängen anliegende Signal auch
mit Effekten versehen und gemeinsam mit den Klän-
gen des TRITON-Rack an die OUTPUT-Buchsen aus-
geben.
Weitere Hinweise zur Verwendung der OUTPUT-
Buchsen finden Sie auf S.97.
4. Anschließen digitaler Aufnahmege-
räte
Verbinden Sie die Buchse S/P DIF OUT (MAIN) des
TRITON-Rack mit der S/P DIF IN-Buchse eines DAT-
oder MD-Recorders.
An der Buchse S/P DIF OUT (MAIN) liegt dasselbe
Signal an wie an den Buchsen AUDIO OUTPUT
(MAIN) L/MONO und R. Allerdings ist es digital
(48kHz) und stereo.
Anschließen von MIDI-Geräten
Der TRITON-Rack wertet die von externen MIDI-Instru-
menten empfangenen MIDI-Befehle aus und wandelt sie
Kopfhörer um in "Musik". Als Steuerquelle kann ein Tasteninstru-
ment oder ein Sequenzer (Computer) verwendet werden.
Für diese Verbindungen brauchen Sie MIDI-Kabel.
Anschließen eines MIDI-Tasteninstru-
ments
Ansteuern der TRITON-Rack-Klangerzeugung mit
einem MIDI-Tasteninstrument
MIDI OUT-Buchse des Tasteninstruments → MIDI
IN-Buchse des TRITON-Rack.
MIDI OUT
MIDI OUT-Buchse des Tasteninstruments → MIDI
IN-Buchse des TRITON-Rack (1) → MIDI THRU-
Buchse des TRITON-Rack (1) → MIDI IN-Buchse des
TRITON-Rack (2)
MIDI OUT
Einstellen der MIDI-Kanäle
Die MIDI-Befehle des Senders werden vom Empfänger
nur ausgewertet, wenn dieser auf dem richtigen MIDI-
Kanal empfängt. Es stehen 16 MIDI-Kanäle (1~16) zur
Verfügung, deren Verwendung sich nach dem jeweils
gewählten Modus richtet.
Ab Werk empfängt der TRITON-Rack auf MIDI-
Kanal 1. Diesen müssen Sie also als Übertragungska-
nal auf dem Tasteninstrument wählen.
Der Global-Kanal (GLOBAL 2.1: MIDI "MIDI Channel")
ist also auf 1 gestellt. Im Program- und Sampling-Modus
werden nur die MIDI-Befehle des Global-Kanals ausge-
wertet. Außerdem sind die Combinations des Combina-
tion-Modus so eingestellt, daß sie auf dem Global-Kanal
empfangen. Der Multi-Modus ist hingegen multitimbral,
so daß die Daten aller MIDI-Kanäle ausgewertet werden
( RH S.221).
TRITON MIDI IN TRITON-Rack
MIDI IN TRITON-Rack (2)
MIDI THRU
TRITON MIDI IN
TRITON-Rack (1)
