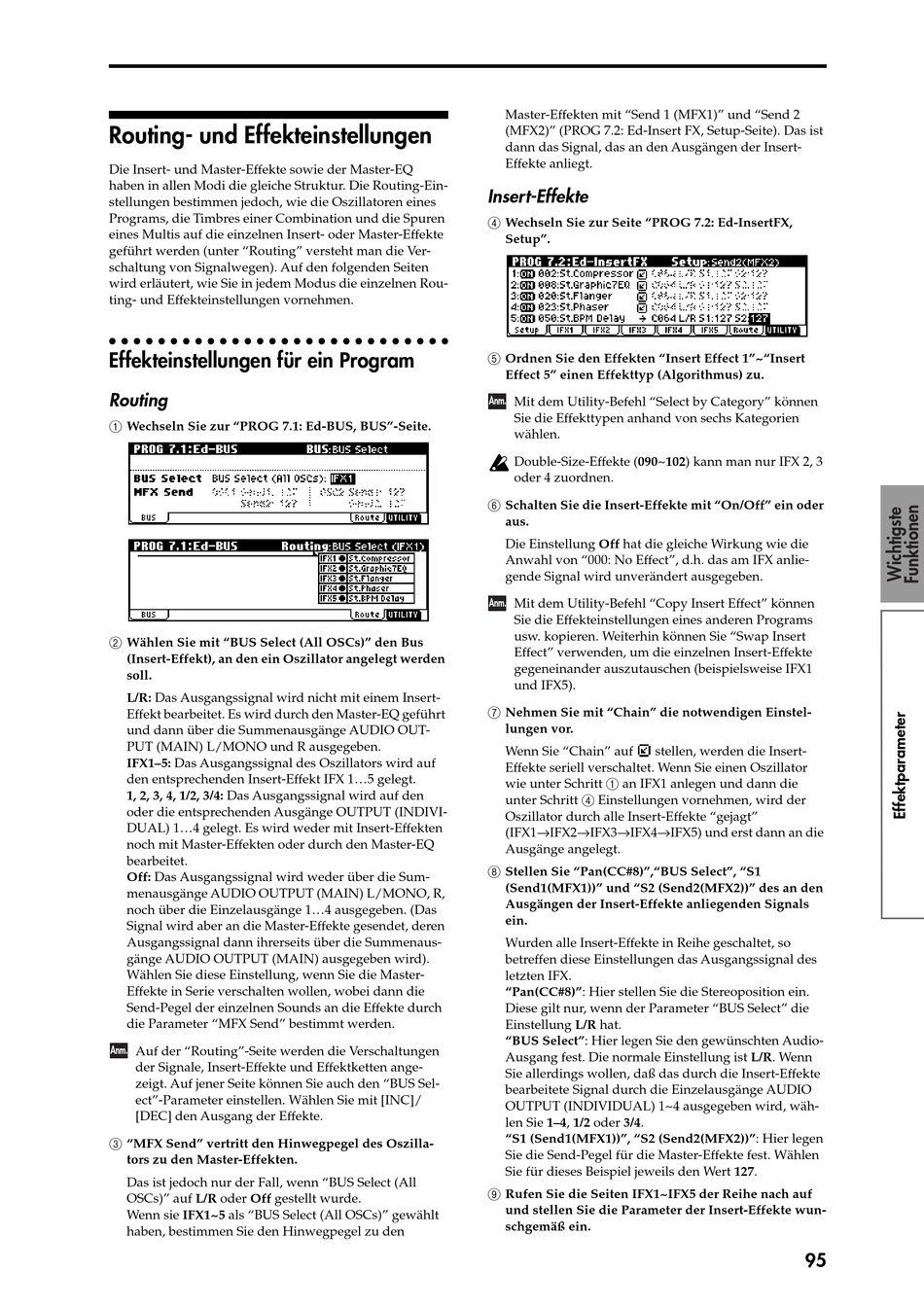

Routing- und Effekteinstellungen
Die Insert- und Master-Effekte sowie der Master-EQ
haben in allen Modi die gleiche Struktur. Die Routing-Ein-
stellungen bestimmen jedoch, wie die Oszillatoren eines
Programs, die Timbres einer Combination und die Spuren
eines Multis auf die einzelnen Insert- oder Master-Effekte
geführt werden (unter "Routing" versteht man die Ver-
schaltung von Signalwegen). Auf den folgenden Seiten
wird erläutert, wie Sie in jedem Modus die einzelnen Rou-
ting- und Effekteinstellungen vornehmen.
Effekteinstellungen für ein Program
Routing
1 Wechseln Sie zur "PROG 7.1: Ed-BUS, BUS"-Seite.
2 Wählen Sie mit "BUS Select (All OSCs)" den Bus
(Insert-Effekt), an den ein Oszillator angelegt werden
soll.
L/R: Das Ausgangssignal wird nicht mit einem Insert-
Effekt bearbeitet. Es wird durch den Master-EQ geführt
und dann über die Summenausgänge AUDIO OUT-
PUT (MAIN) L/MONO und R ausgegeben.
IFX1–5: Das Ausgangssignal des Oszillators wird auf
den entsprechenden Insert-Effekt IFX 1...5 gelegt.
1, 2, 3, 4, 1/2, 3/4: Das Ausgangssignal wird auf den
oder die entsprechenden Ausgänge OUTPUT (INDIVI-
DUAL) 1...4 gelegt. Es wird weder mit Insert-Effekten
noch mit Master-Effekten oder durch den Master-EQ
bearbeitet.
Off: Das Ausgangssignal wird weder über die Sum-
menausgänge AUDIO OUTPUT (MAIN) L/MONO, R,
noch über die Einzelausgänge 1...4 ausgegeben. (Das
Signal wird aber an die Master-Effekte gesendet, deren
Ausgangssignal dann ihrerseits über die Summenaus-
gänge AUDIO OUTPUT (MAIN) ausgegeben wird).
Wählen Sie diese Einstellung, wenn Sie die Master-
Effekte in Serie verschalten wollen, wobei dann die
Send-Pegel der einzelnen Sounds an die Effekte durch
die Parameter "MFX Send" bestimmt werden.
Anm.
Auf der "Routing"-Seite werden die Verschaltungen
der Signale, Insert-Effekte und Effektketten ange-
zeigt. Auf jener Seite können Sie auch den "BUS Sel-
ect"-Parameter einstellen. Wählen Sie mit [INC]/
[DEC] den Ausgang der Effekte.
3 "MFX Send" vertritt den Hinwegpegel des Oszilla-
tors zu den Master-Effekten.
Das ist jedoch nur der Fall, wenn "BUS Select (All
OSCs)" auf L/R oder Off gestellt wurde.
Wenn sie IFX1~5 als "BUS Select (All OSCs)" gewählt
haben, bestimmen Sie den Hinwegpegel zu den
Master-Effekten mit "Send 1 (MFX1)" und "Send 2
(MFX2)" (PROG 7.2: Ed-Insert FX, Setup-Seite). Das ist
dann das Signal, das an den Ausgängen der Insert-
Effekte anliegt.
Insert-Effekte
4 Wechseln Sie zur Seite "PROG 7.2: Ed-InsertFX,
Setup".
5 Ordnen Sie den Effekten "Insert Effect 1"~"Insert
Effect 5" einen Effekttyp (Algorithmus) zu.
Anm.
Mit dem Utility-Befehl "Select by Category" können
Sie die Effekttypen anhand von sechs Kategorien
wählen.
Double-Size-Effekte (090~102) kann man nur IFX 2, 3
oder 4 zuordnen.
6 Schalten Sie die Insert-Effekte mit "On/Off" ein oder
aus.
Die Einstellung Off hat die gleiche Wirkung wie die
Anwahl von "000: No Effect", d.h. das am IFX anlie-
gende Signal wird unverändert ausgegeben.
Anm.
Mit dem Utility-Befehl "Copy Insert Effect" können
Sie die Effekteinstellungen eines anderen Programs
usw. kopieren. Weiterhin können Sie "Swap Insert
Effect" verwenden, um die einzelnen Insert-Effekte
gegeneinander auszutauschen (beispielsweise IFX1
und IFX5).
7 Nehmen Sie mit "Chain" die notwendigen Einstel-
lungen vor.
Wenn Sie "Chain" auf
stellen, werden die Insert-
Effekte seriell verschaltet. Wenn Sie einen Oszillator
wie unter Schritt 1 an IFX1 anlegen und dann die
unter Schritt 4 Einstellungen vornehmen, wird der
Oszillator durch alle Insert-Effekte "gejagt"
(IFX1→IFX2→IFX3→IFX4→IFX5) und erst dann an die
Ausgänge angelegt.
8 Stellen Sie "Pan(CC#8)","BUS Select", "S1
(Send1(MFX1))" und "S2 (Send2(MFX2))" des an den
Ausgängen der Insert-Effekte anliegenden Signals
ein.
Wurden alle Insert-Effekte in Reihe geschaltet, so
betreffen diese Einstellungen das Ausgangssignal des
letzten IFX.
"Pan(CC#8)": Hier stellen Sie die Stereoposition ein.
Diese gilt nur, wenn der Parameter "BUS Select" die
Einstellung L/R hat.
"BUS Select": Hier legen Sie den gewünschten Audio-
Ausgang fest. Die normale Einstellung ist L/R. Wenn
Sie allerdings wollen, daß das durch die Insert-Effekte
bearbeitete Signal durch die Einzelausgänge AUDIO
OUTPUT (INDIVIDUAL) 1~4 ausgegeben wird, wäh-
len Sie 1–4, 1/2 oder 3/4.
"S1 (Send1(MFX1))", "S2 (Send2(MFX2))": Hier legen
Sie die Send-Pegel für die Master-Effekte fest. Wählen
Sie für dieses Beispiel jeweils den Wert 127.
9 Rufen Sie die Seiten IFX1~IFX5 der Reihe nach auf
und stellen Sie die Parameter der Insert-Effekte wun-
schgemäß ein.
95
