24. Zifferntasten [0], [1], [2], [3], [4], [5], [6],
[7], [8], [9]
[–]-Taste
[./HOLD]-Taste
[ENTER]-Taste
Verwenden Sie diese Tasten, um Parameterwerte
numerisch einzugeben. Geben Sie den gewünschten
Wert mit den Tasten [0]–[9], [–] und [./HOLD] ein
und bestätigen Sie die Eingabe mit der [ENTER]-
Taste. Die [–]-Taste invertiert das Vorzeichen des
Parameterwertes (+/–). Mit der [./HOLD]-Taste kön-
nen Werte mit Dezimalstellen eingegeben werden.
Die [./HOLD]-Taste ermöglicht außerdem das Arre-
tieren der Zehnersteller bei der Auswahl von Pro-
grams oder Combinations ( RH, S. 2).
Halten Sie [ENTER] gedrückt, während sie eine Zif-
ferntaste [0]~[9] betätigen, um einen Befehl des Uti-
lity-Menüs der aktuellen Seite zu wählen.
25. [WRITE]-Taste
Im Program-, Combination- und Global-Modus kön-
nen Sie Ihre Einstellungen mit dieser Taste speichern.
Beim Drücken der [WRITE]-Taste erscheint ein Dia-
logfenster. Drücken Sie [F8] ("OK"), um die Einstel-
lungen zu speichern ( S.37, S.39).
26. [MIDI]-Diode
Diese Diode leuchtet, wenn der TRITON-Rack MIDI-
Befehle empfängt.
27. [POWER]-Taste
Hiermit schalten Sie den TRITON-Rack ein und aus
( S.15).
6
1

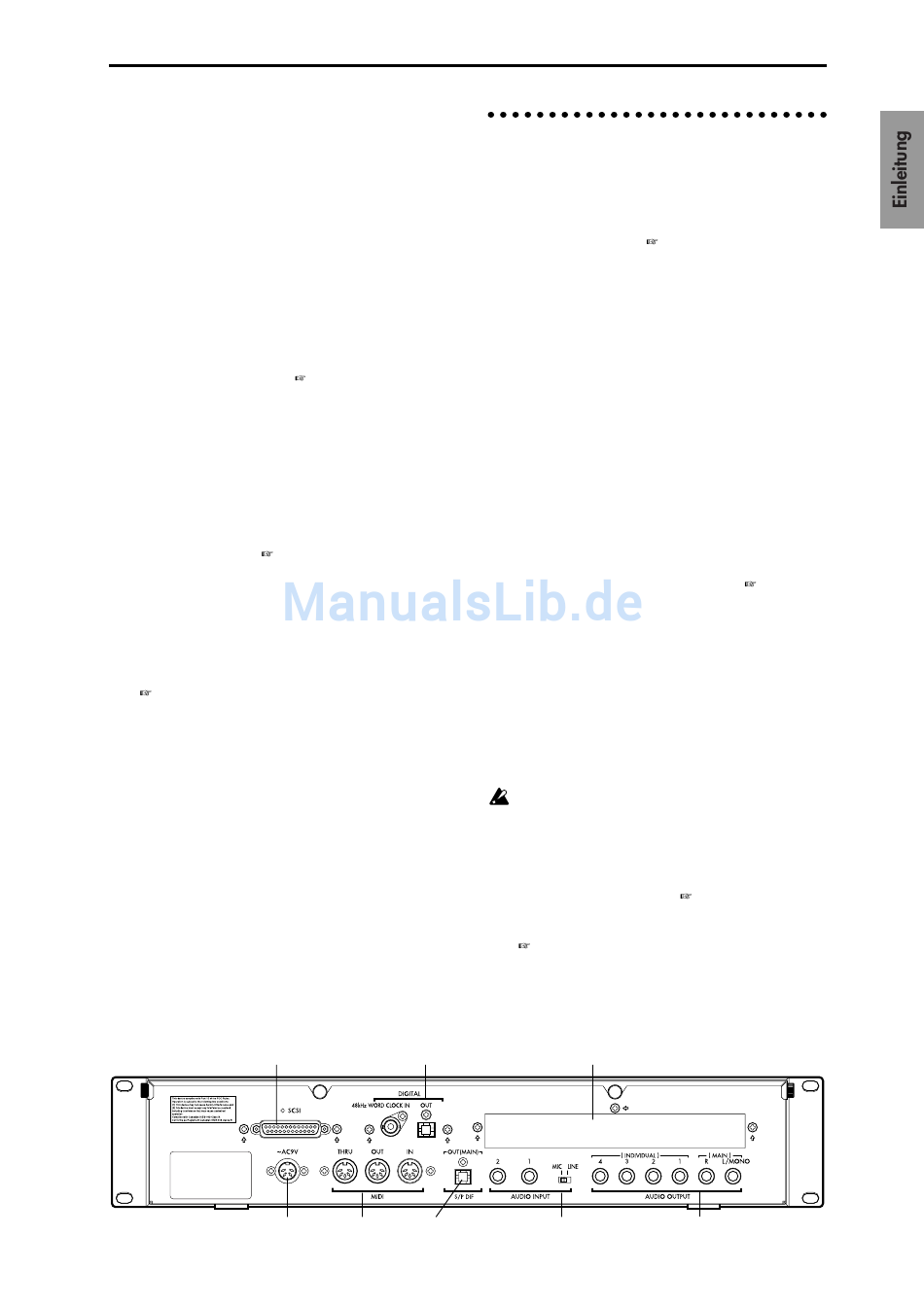

Rückseite
1. Anschluß für das Netzteil (~AC9V)
Schließen Sie hier das beiliegende AC/AC-Netzteil
an.
Verbinden Sie das andere Ende danach mit einer
geeigneten Steckdose ( S.12).
2. MIDI
THRU-Buchse
Songdaten, Soundeinstellungen usw., die am MIDI-
Eingang empfangen werden, werden hier unverän-
dert wieder ausgegeben.
Sie können über diesen Anschluß mehrere MIDI-
Geräte mit MIDI-Kabeln in Reihe schalten.
OUT-Buchse
MIDI-Daten und Einstellungen usw. werden über
diesen MIDI-Ausgang gesendet.
Sie können über diesen Anschluß andere MIDI-
Geräte mit dem TRITON-Rack ansteuern.
IN-Buchse
MIDI-Daten, Klang-Einstellungen usw. werden über
diesen MIDI-Eingang empfangen.
Sie können den TRITON-Rack über diesen Anschluß
durch ein anderes MIDI-Gerät steuern ( S.13).
3. S/P DIF OUT(MAIN) Buchse
Hierbei handelt es sich um einen optischen S/P DIF-
Anschluß (IEC60958, EIAJ CP-1201) für die Übertra-
gung von digitalen Audiosignalen (Stereo).
Hier liegen jeweils dieselben Signale an wie an den
Buchsen AUDIO OUTPUT (MAIN) L/MONO und R.
Die Sampling-Frequenz beträgt 48 kHz.
Für die Verbindung dieser Buchse mit dem Digital-
Eingang eines DAT- oder MD-Recorders usw. brau-
chen Sie ein Glasfaserkabel.
Die Einstellung des [OUTPUT]-Reglers hat keinen
Einfluß auf das Digital-Signal.
4. AUDIO INPUT
Diese beiden Buchsen erlauben das Aufnehmen eines
Mono- oder Stereo-Samples eines Mikrofons oder
einer externen Signalquelle ( S.29). Außerdem kann
das hier angelegte Signal direkt (in Echtzeit) mit den
Effekten des TRITON-Rack bearbeitet werden
( S.97).
Mit dem [MIC/LINE]-Schalter sowie dem [INPUT]-
Regler können Sie die Signale optimal einpegeln, so
daß eine Vielzahl von Signalquellen verwendet wer-
den können.
7
2
3
8
4
5
7
