4. NOMENCLATURA
4.1. DESCRIZIONE DELLO STRUMENTO
LEGENDA:
1
1. Cappuccio protettivo
2. Puntale fisso L2
2
3. Puntale mobile L1
3
4. Luce torcia
4
5. LED e Display
6. Elettrodo per funzione cercafase, rotazione fasi,
continuità
7. Tasto "Torcia"
5
8. Tasto "Test Lampade" (HT9) / Tasto ON/Reset (HT6,
HT8)
6
9. Connettore a banana
7
8
9

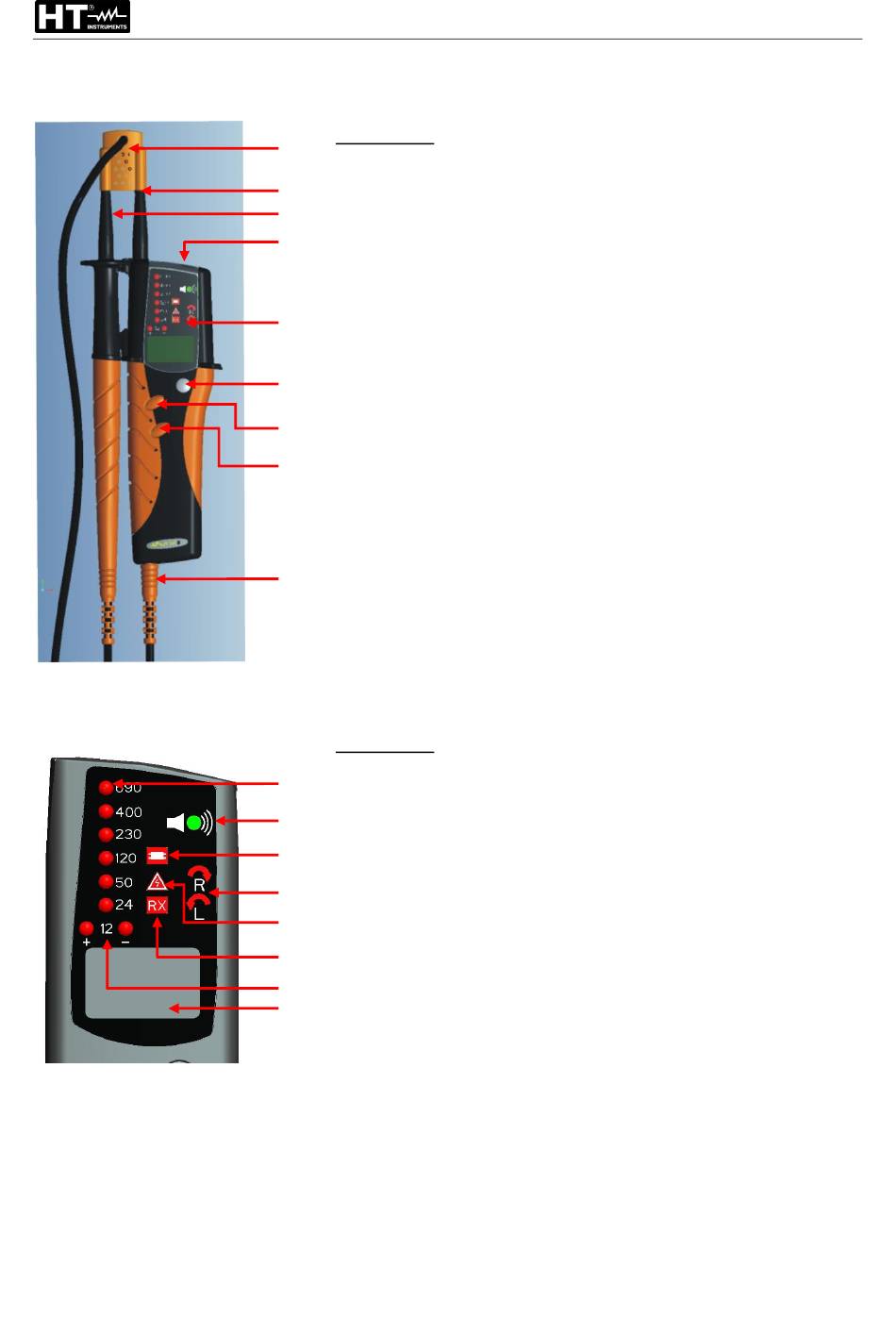

Fig. 1: Descrizione dello strumento
LEGENDA:
1. LED di indicazione tensione
1
2. Buzzer per segnalazione acustica
3. LED indicazione test lampade
2
4. LED indicazione senso ciclico fasi
3
5. LED indicazione cercafase / tensione pericolosa
6. LED indicazione test continuità
4
7. LED indicazioni 12V e polarità positiva o negativa
5
8. Display LCD con indicazione di tensione, polarità e
batteria scarica
6
7
8
Fig. 2: Descrizione LED e Display
