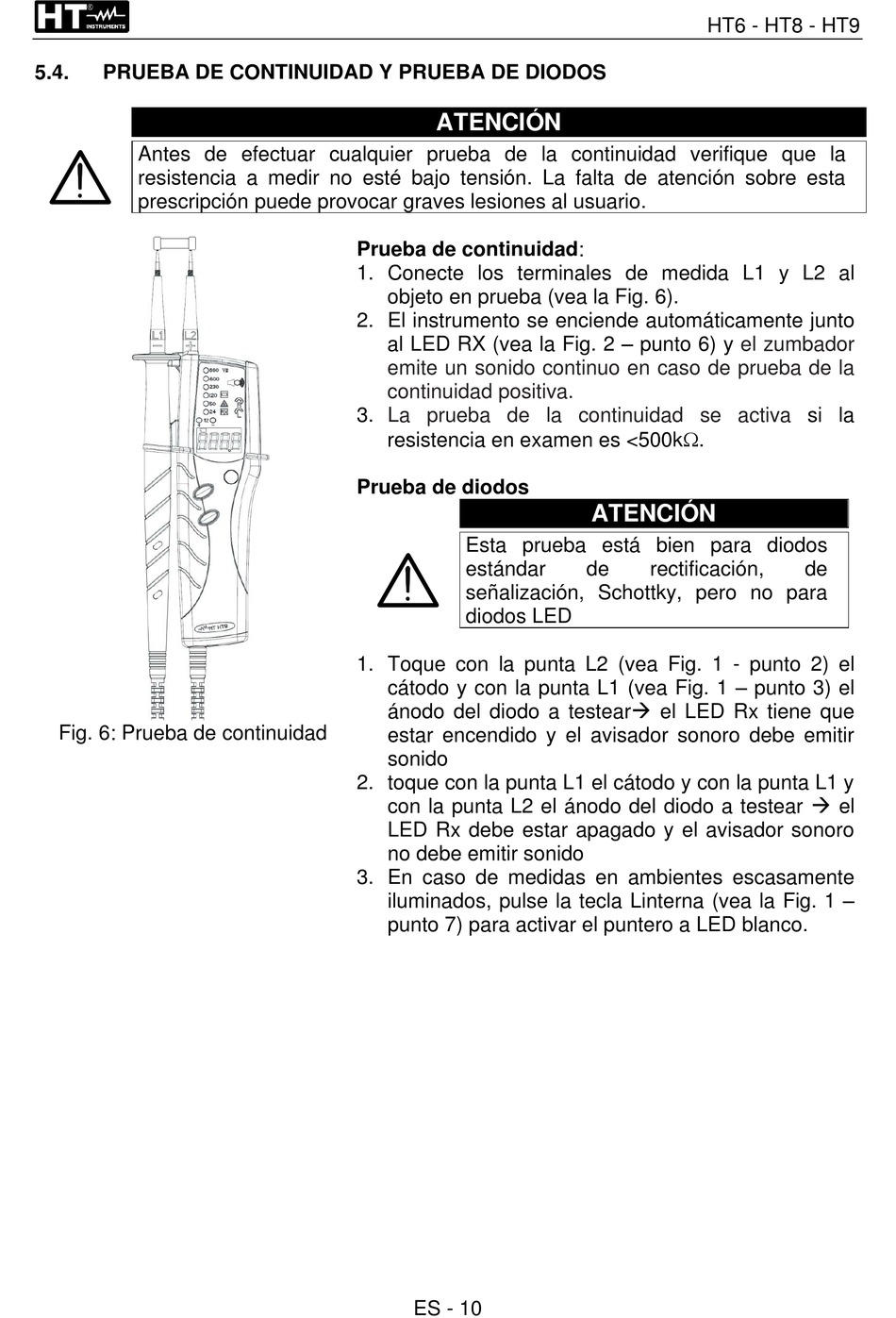

5.4. PRUEBA DE CONTINUIDAD Y PRUEBA DE DIODOS
Antes de efectuar cualquier prueba de la continuidad verifique que la
resistencia a medir no esté bajo tensión. La falta de atención sobre esta
prescripción puede provocar graves lesiones al usuario.
Fig. 6: Prueba de continuidad
ATENCIÓN
Prueba de continuidad:
1. Conecte los terminales de medida L1 y L2 al
objeto en prueba (vea la Fig. 6).
2. El instrumento se enciende automáticamente junto
al LED RX (vea la Fig. 2 – punto 6) y
emite un sonido continuo en caso de prueba de la
continuidad positiva.
3. La prueba de la continuidad se activa
resistencia en examen es <500k.
Prueba de diodos
Esta prueba está bien para diodos
estándar
señalización, Schottky, pero no para
diodos LED
1. Toque con la punta L2 (vea Fig. 1 - punto 2) el
cátodo y con la punta L1 (vea Fig. 1 – punto 3) el
ánodo del diodo a testear→ el LED Rx tiene que
estar encendido y el avisador sonoro debe emitir
sonido
2. toque con la punta L1 el cátodo y con la punta L1 y
con la punta L2 el ánodo del diodo a testear → el
LED Rx debe estar apagado y el avisador sonoro
no debe emitir sonido
3. En caso de medidas en ambientes escasamente
iluminados, pulse la tecla Linterna (vea la Fig. 1 –
punto 7) para activar el puntero a LED blanco.
ES - 10
HT6 - HT8 - HT9
el zumbador
ATENCIÓN
de rectificación,
si la
de
