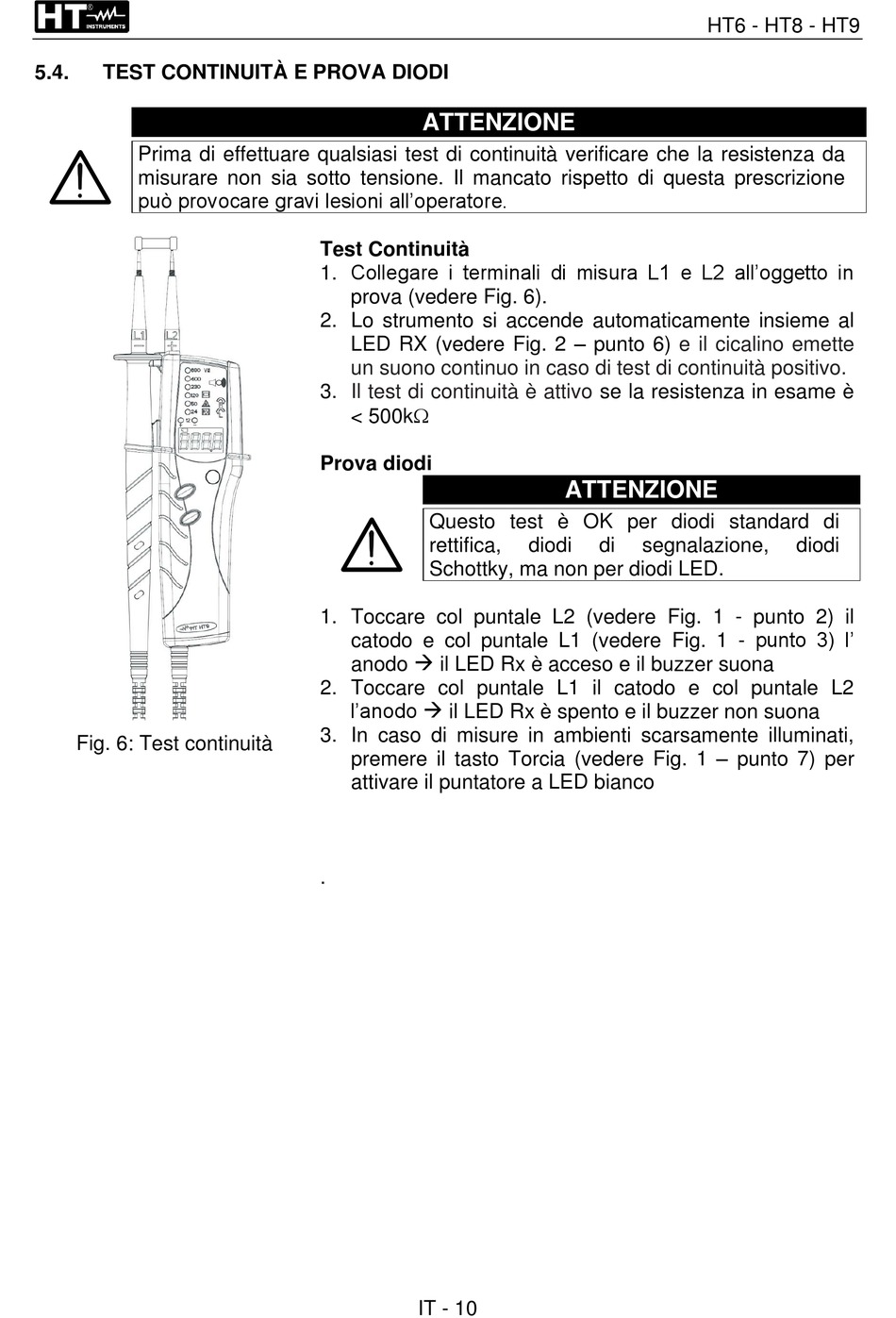

5.4. TEST CONTINUITÀ E PROVA DIODI
Prima di effettuare qualsiasi test di continuità verificare che la resistenza da
misurare non sia sotto tensione. Il mancato rispetto di questa prescrizione
può provocare gravi lesioni all'operatore.
Fig. 6: Test continuità
ATTENZIONE
Test Continuità
1. Collegare i terminali di misura L1 e L2 all'oggetto in
prova (vedere Fig. 6).
2. Lo strumento si accende automaticamente insieme al
LED RX (vedere Fig. 2 – punto 6)
un suono continuo in caso di test di continuità positivo.
3. Il test di continuità è attivo
< 500k
Prova diodi
Questo test è OK per diodi standard di
rettifica,
Schottky, ma non per diodi LED.
1. Toccare col puntale L2 (vedere Fig. 1 - punto 2) il
catodo e col puntale L1 (vedere Fig. 1 - punto 3) l'
anodo → il LED Rx è acceso e il buzzer suona
2. Toccare col puntale L1 il catodo e col puntale L2
l'anodo → il LED Rx è spento e il buzzer non suona
3. In caso di misure in ambienti scarsamente illuminati,
premere il tasto Torcia (vedere Fig. 1 – punto 7) per
attivare il puntatore a LED bianco
.
IT - 10
e il cicalino emette
se la resistenza in esame è
ATTENZIONE
diodi di segnalazione,
HT6 - HT8 - HT9
diodi
