4. NOMENCLATURA

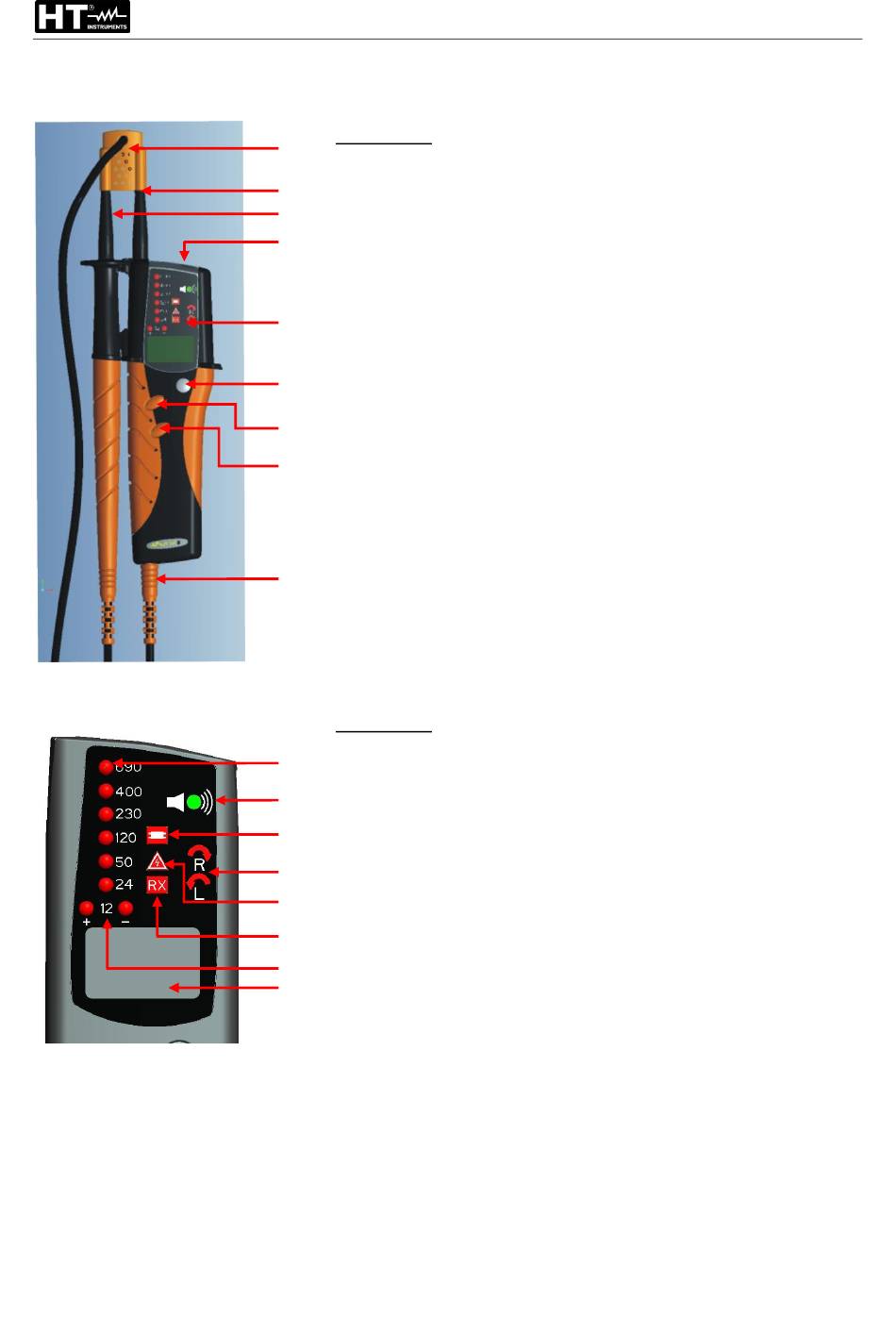

4.1. DESCRIPCIÓN DEL INSTRUMENTO
LEYENDA:
1
1. Capuchón de protección
2. Punta fija L2
2
3. Punta móvil L1
3
4. Luz linterna
4
5. LED y Visualizador
6. Electrodo para función busca fase, rotación de fases,
continuidad
7. Tecla "Linterna"
5
8. Tecla "Prueba Lámparas" (HT9) / Tecla ON/Reset
(HT6, HT8)
6
9. Conector de banana
7
8
9
Fig. 1: Descripción del instrumento
LEYENDA:
1. LED de indicación de tensión
1
2. Inserción Zumbador para indicación acústica
3. LED de indicación Prueba lámparas
2
4. LED de indicación Sentido cíclico de las Fases
3
5. LED de indicación Detección de tensión / Tensión
peligrosa
4
6. LED de indicación Prueba de la Continuidad
5
7. LED de indicaciones 12V y polaridad positiva o
negativa
6
8. Visualizador LCD con indicación de tensión, polaridad
7
y pilas descargadas
8
Fig. 2: Descripción LED y Visualizador
