4. NOMENCLATURE
DESCRIPTION DE L'INSTRUMENT
4.1.

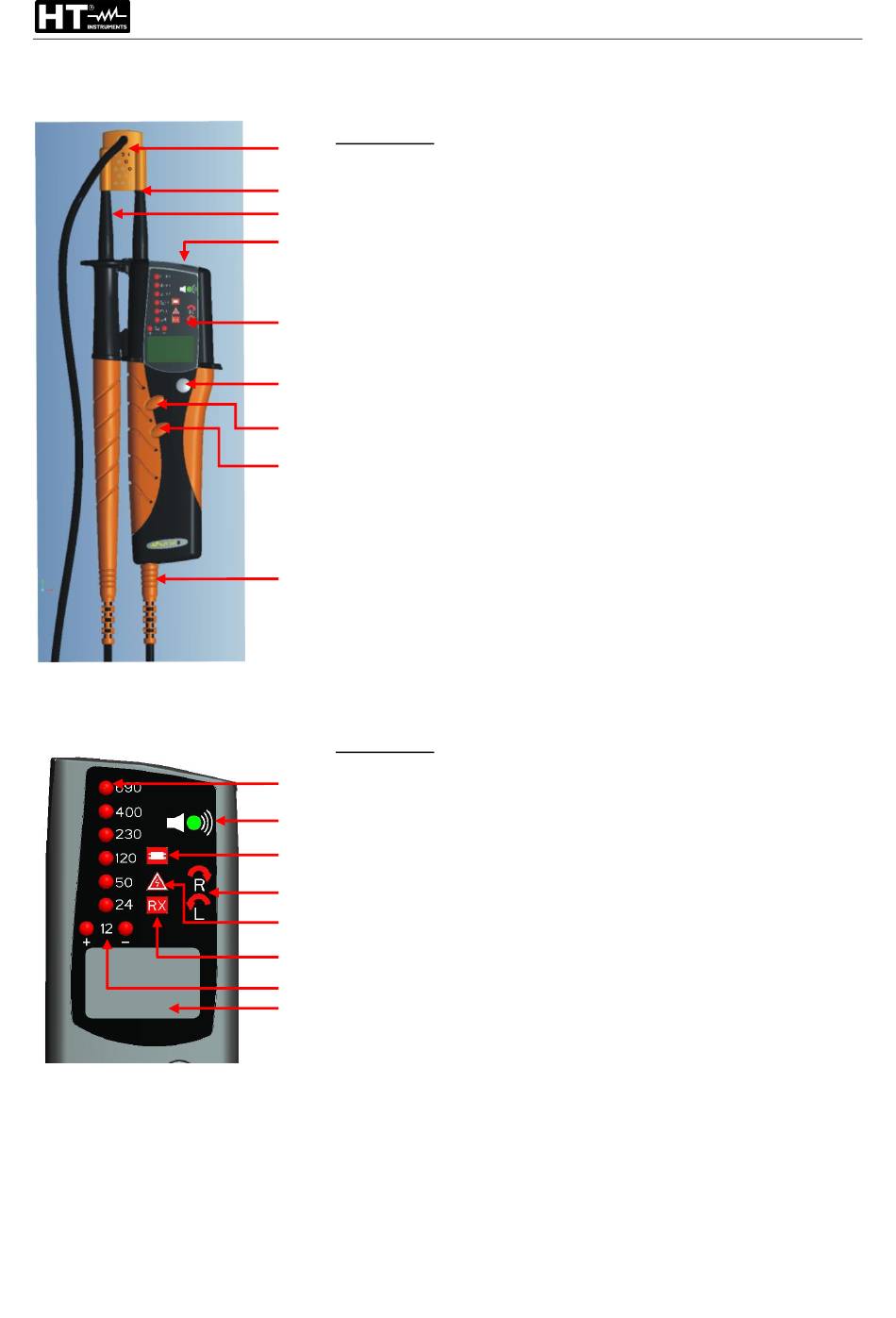

LEGENDE :
1
1. Capuche de protection
2. Embout fixe L2
2
3. Embout mobile L1
3
4. Lumière torche
4
5. LED et afficheur
6. Electrode pour fonction de détection de phase,
rotation des phases, continuité
5 7. Touche « Torche »
8. Touche « Test Lampes » (HT9) / Touche ON/Reset
(HT6, HT8)
6
9. Connecteur banane
7
8
9
Fig. 1 : Description de l'instrument
LEGENDE :
1. LED d'indication de la tension
1
2. Trou Buzzer pour signalisation sonore
3. LED d'indication Test Lampes
2
4. LED d'indication séquence des phases
3
5. LED d'indication Détection de phase / Tension
dangereuse
4
6. LED d'indication Test de continuité
5
7. LED d'indication 12V et polarité positive ou
négative
6
8. Afficheur LCD avec indication de tension, polarité
7
et batterie déchargée
8
Fig. 2 : Description des LED et afficheur
