5. GERÄTEFUNKTIONEN
5.1. SPANNUNGSMESSUNG UND POLARITÄTSANGABE
• Die maximale AC und DC Eingangsspannung beträgt 690V. Versuchen
Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem
Handbuch angegebenen werden, überschreiten. Das Überschreiten der
Grenzwerte könnte einen elektrischen Schock verursachen und das
Messgerät beschädigen.
• Die LED bei Spannung (siehe Abb. 2 – Nr. 5) schaltet ein und der
Summer ertönt, wenn Spannung >50V AC oder >50V DC zwischen den
Leitungen ermittelt wird, auch bei leeren oder nicht eingelegten
Batterien.
• Nach einem Lampentest ist es notwendig, 5 Sekunden lang zu warten,
bevor eine aussagekräftige Spannungsmessung möglich ist.

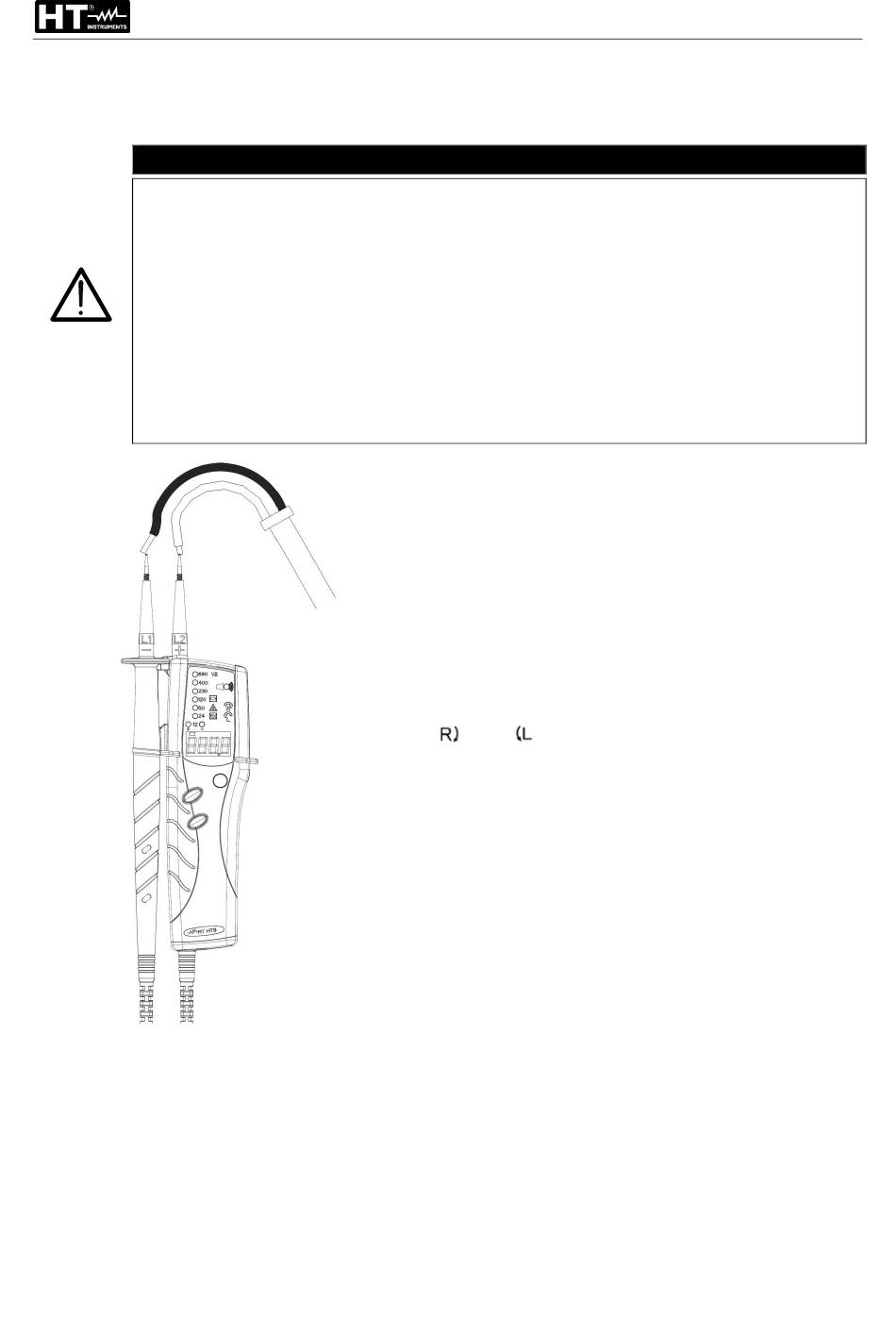

Abb. 3: Spannungsmessung
WARNUNG
1. Verbinden Sie die Messleitungen L1 und L2
mit den Punkten
Objektes. Die Messung wird nur bei Kontakt
zwischen den Messleitungen und den
Metallteilen der Leiter korrekt durchgeführt.
2. Das Gerät schaltet sich automatisch ein und
der gemessene Spannungswert wird durch
Einschaltung der LEDs (bei HT8 und HT9,
auch auf dem LCD-Display) angegeben
(siehe Abb. 2 – Nr. 1 und 8).
3. Während der Messung könnten sich die LEDs
oder des Geräts einschalten. Dies
bedeutet keine Betriebsstörung
4. Die Polarität wird wie folgt angegeben
Abb. 2 – Nr.
auch
➢ AC: Die LEDs + und – 12V schalten ein
➢ +DC:
Die
(Messleitung L2 mit dem positiven Pol
verbunden)
➢ -DC:
Die
(Messleitung L2 mit dem negativen Pol
verbunden).
5. Wenn die
Umgebungsbeleuchtung durchgeführt wird,
drücken Sie die Taste "Taschenlampe" (siehe
Abb. 1 – Nr. 7) zur Aktivierung des weißen
LED Strahlers
DE - 7
HT6 - HT8 - HT9
des zu messenden
7):
LED +12V schaltet
LED -12V schaltet
Messung bei
(siehe
ein
ein
schwacher
