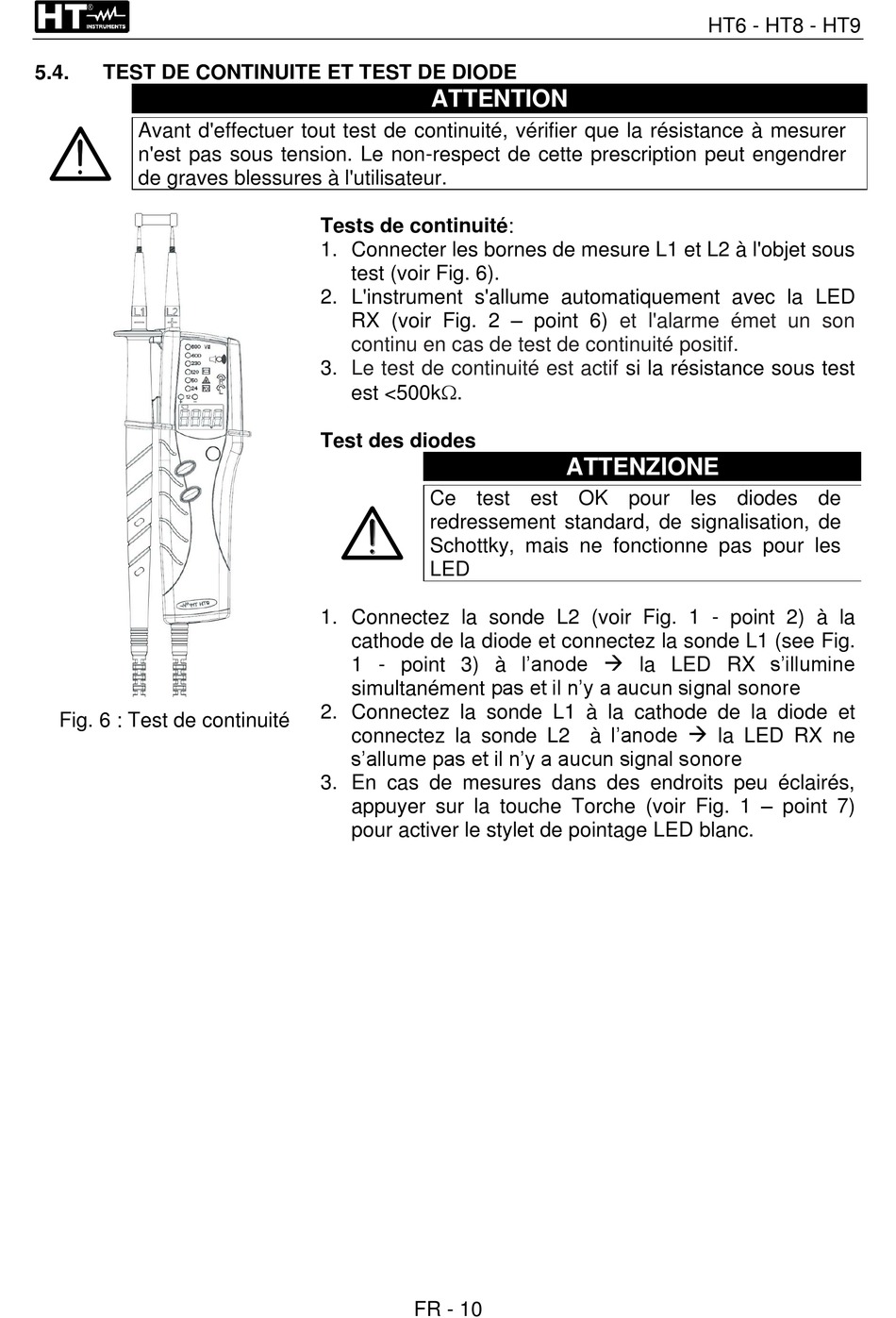

5.4. TEST DE CONTINUITE ET TEST DE DIODE
Avant d'effectuer tout test de continuité, vérifier que la résistance à mesurer
n'est pas sous tension. Le non-respect de cette prescription peut engendrer
de graves blessures à l'utilisateur.
Fig. 6 : Test de continuité
ATTENTION
Tests de continuité:
1. Connecter les bornes de mesure L1 et L2 à l'objet sous
test (voir Fig. 6).
2. L'instrument s'allume automatiquement avec la LED
RX (voir Fig. 2 – point 6)
continu en cas de test de continuité positif.
3. Le test de continuité est actif
est <500k.
Test des diodes
Ce test est OK pour les diodes de
redressement standard, de signalisation, de
Schottky, mais ne fonctionne pas pour les
LED
1. Connectez la sonde L2 (voir Fig. 1 - point 2) à la
cathode de la diode et connectez la sonde L1 (see Fig.
1 - point 3) à l'anode → la LED RX s'illumine
simultanément pas et il n'y a aucun signal sonore
2. Connectez la sonde L1 à la cathode de la diode et
connectez la sonde L2 à l'anode → la LED RX ne
s'allume pas et il n'y a aucun signal sonore
3. En cas de mesures dans des endroits peu éclairés,
appuyer sur la touche Torche (voir Fig. 1 – point 7)
pour activer le stylet de pointage LED blanc.
FR - 10
HT6 - HT8 - HT9
et l'alarme émet un son
si la résistance sous test
ATTENZIONE
