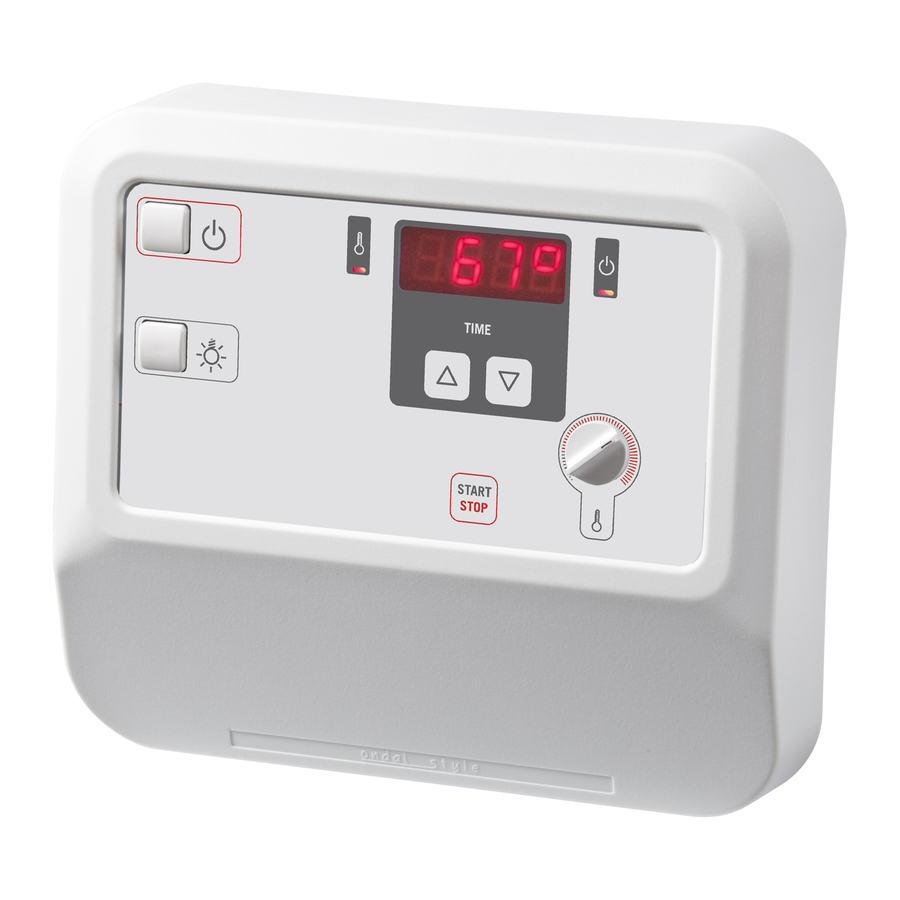

Sentiotec A2 Montage- Und Gebrauchsanweisung
Saunasteuerung
Verwandte Anleitungen für Sentiotec A2
Inhaltszusammenfassung für Sentiotec A2

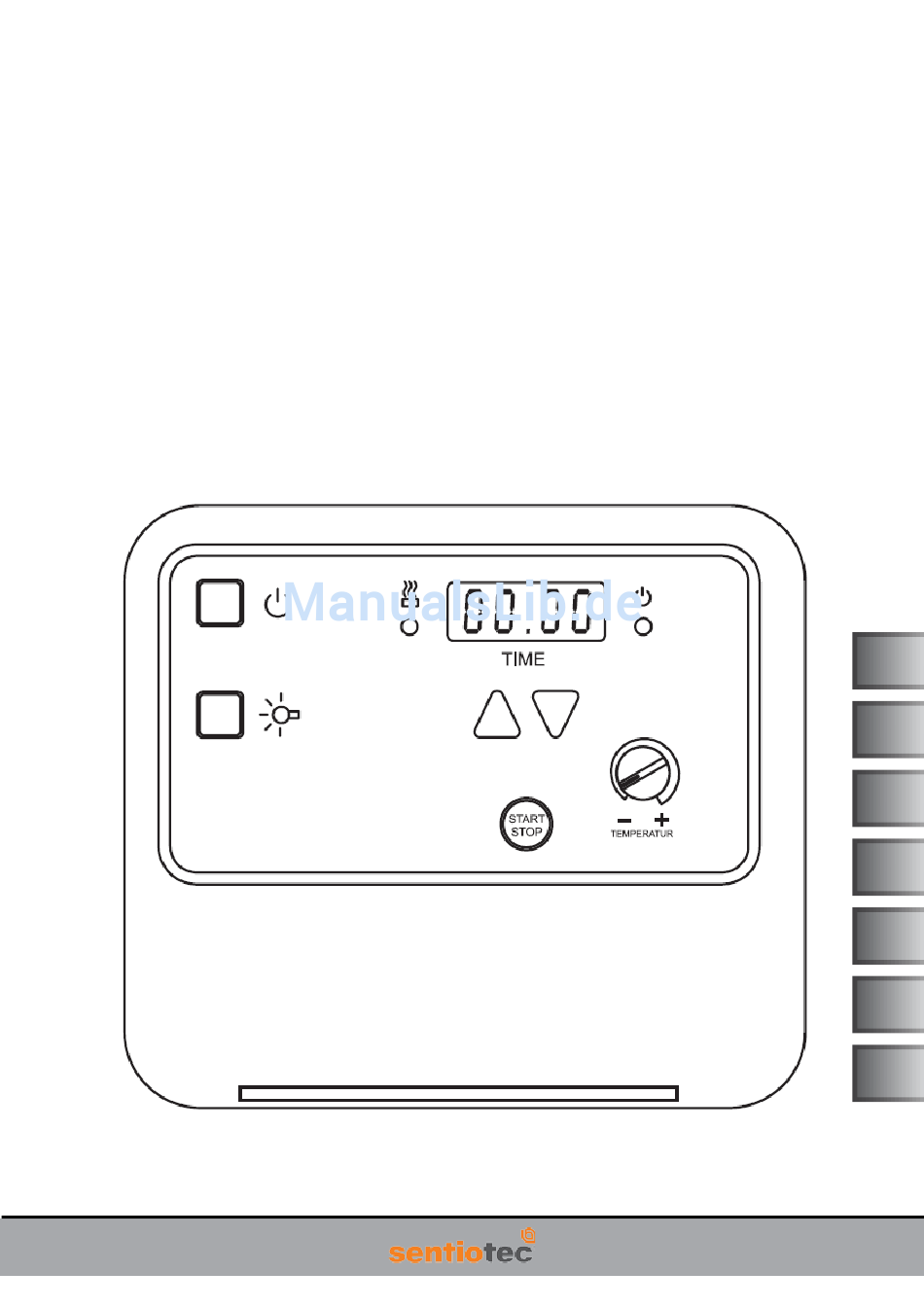

- Seite 1 Saunasteuerung MONTAGE- UND GEBRAUCHSANWEISUNG Deutsch Version 06/12 Ident-Nr. 50950019...
-
Seite 2: Inhaltsverzeichnis
Montage- und Gebrauchsanweisung S. 2/16 Teil 1 Montageanweisung Allgemeine Sicherheitshinweise ................1 Montage der Saunasteuerung vorbereiten ............. 2 Saunasteuerung montieren ................3 Montage der Saunasteuerung beenden ............4 Innenraumtemperatur-Fühler F I mit Übertemperatur-Sicherung montieren .. 5 Prüfungen ....................... 6 Wechseln der defekten Sicherung für Innenraumbeleuchtung ..... 7 Rückmeldung bei auftretenden Fehlern ............ - Seite 3 Montageanweisung nur für Fachpersonal S. 3/16 Sehr geehrter Monteur • Die Montage darf nur durch einen Elektrofachmann oder einer vergleichsweise qualifizierten Person ausgeführt werden. • Arbeiten an der Sauna-Steuerung dürfen nur im spannungsfreien Zustand ausge führt werden. • Lesen Sie diese Montageanweisung sorgfältig vor der Montage der Sauna-Steue rung.
-
Seite 4: Allgemeine Sicherheitshinweise
• Die Sauna-Steuerung A2 dient zum Steuern und Regeln der Innenraumtemperatur im Bereich von 50 - 125 Grad Celsius, • Die Sauna-Steuerung A2 darf nur zum Steuern und Regeln von 3 Heizkreisen mit maximal 3,0 kW Heizleistung pro Heizkreis eingesetzt werden. -
Seite 5: Montage Der Saunasteuerung Vorbereiten
Montageanweisung nur für Fachpersonal S. 5/16 Montage der Saunasteuerung vorbereiten Abbildung 1 Die Saunasteuerung wird außerhalb der Saunakabine oder gemäß der Kabinenhersteller-Empfehlung montiert. Die elektrische Versorgung erfolgt als Festanschluss. VORSICHT - Schäden am Gerät: Die Saunasteuerung ist spritzwassergeschützt (Schutzgrad IP X4). Trotzdem sollte die Saunasteuerung nicht direkt mit Wasser in Berührung kommen. -
Seite 6: Montage Der Saunasteuerung Beenden
Montageanweisung nur für Fachpersonal S. 6/16 Montage der Saunasteuerung beenden Abbildung 3 6 1. Gehäuse-Oberteil 5 oben auf das Gehäuse-Unterteil 1 aufsetzen, nach unten schwenken und bis zum hör- baren Einrasten drücken. Temperatur-Fühler F I mit Übertemperatur-Sicherung montieren Abbildung 4 6 Der Temperatur-Fühler F I mit Übertemperatur-Sicherung wird in der Saunakabine circa 15 cm unterhalb der Decke oberhalb und in der Mitte des Heizsystemes, oder nach Angaben des Kabinen-Herstellers montiert. - Seite 7 Montageanweisung nur für Fachpersonal S. 7/16 Fehlerbeschreibung: Relais flattern Die eingestellte Temperatur wird nicht konstant gehalten. Störende Geräusche kommen aus der Steuerung. Die Innenraumbeleuchtung leuchtet nicht. Die Temperatursicherung hat ungeplant ausgelöst. Heizung wird dauernd abgeschaltet Fehler tritt unmittelbar nach dem Einschalten auf. Der Fehler tritt erst nach längerer Einschaltzeit auf.
-
Seite 8: Wechseln Der Defekten Sicherung Für Innenraumbeleuchtung
Montageanweisung nur für Fachpersonal S. 8/16 Wechseln der defekten Sicherung für Innenraumbeleuchtung Abbildung 123 VORSICHT: Vor dem Öffnen des Gehäuse-Oberteiles Gerät stromlos machen. 1. Drehknopf TEMPERATUR 3 bis zum Anschlag nach links drehen und nach oben abziehen. 2. Verriegelung 5 leicht eindrücken und das Gehäuse- Oberteil 6 abnehmen. 3. -
Seite 9: Allgemeine Sicherheitshinweise
• Vor dem Einschalten der Saunasteuerung und beim Einschalten einer Vorwahlzeit (Zeit bis zum Starten des Ofens) ist sicher zu stellen, dass keine brennbaren Gegenstände auf dem Ofen abgelegt sind. • Die Sauna-Steuerung A2 dient zum Steuern und Regeln der Innenraumtemperatur im Bereich von 50 - 125 Grad Celsius, •... -
Seite 10: Zu Ihrer Sicherheit
Gebrauchsanweisung für den Anwender S. 10/16 Entsorgung: • Bitte entsorgen Sie Verpackungsmaterialien nach den gültigen Entsorgungsrichtlinien. • Altgeräte enthalten wiederverwendbare Materialien. Geben Sie deshalb Altgeräte nicht einfach auf die nächste Mülldeponie, sondern erkundigen Sie sich bei Ihrer Stadt-oder Gemeindeverwaltung nach der Möglichkeit der Wiederverwertung. -
Seite 11: Bei Längeren Betriebspausen
Gebrauchsanweisung für den Anwender S. 11/16 Bedienung 2. Mit den PLUS / MINUS Tasten 7 die gewünschte Vorwahlzeit eingeben, z.B. [02:30]. Die Heizung beginnt in 2 Stunden und 30 Minuten zu heizen. 3. Vorwahlzeit mit der START / STOP Taste 8 bestätigen. In der Anzeige 4 erscheint die Restzeit mit einem blinkenden Punkt. -
Seite 12: Fehler Und Mögliche Abhilfe
Gebrauchsanweisung für den Anwender S. 12/16 Fehler und mögliche Abhilfe 5.1 Automatische Zeitbegrenzung • Die Saunasteuerung schaltet nach 6 / 12 Stunden (je nach Werkseinstellung) permanenter Heizzeit die Heizung au- tomatisch ab. • Zum weiteren Betrieb, die START / STOP Taste 8 drücken. 5.2 Innenraumbeleuchtung leuchtet nicht •... -
Seite 13: Technische Daten
Montage- und Gebrauchsanweisung S. 13/16 Technische Daten Umgebungstemperatur: -10 °C bis + 40 °C Lagertemperatur: -25 °C bis + 70 °C Minimale Temperaturbeständigkeit der Anschlussleitungen: Heizsystem, Licht- und Temperaturfühler mindestens 150 °C Temperaturbeständigkeit Saunasteuerung: Abmessungen (B x H x T): 240 x 80 x 220 mm Schutzart: IP X4 - Spritzwassergeschützt... -
Seite 14: Anschlussplan
Montage- und Gebrauchsanweisung S. 14/16 Anschlussplan Saunasteuerung A2 Abbildung 1 Abbildung 2 WE DO IT FIRST. - Seite 15 Montage- und Gebrauchsanweisung S. 15/16 Abbildung 4 Abbildung 3 Abbildung 5 WE DO IT FIRST.
- Seite 16 Montage- und Gebrauchsanweisung S. 16/16 Abbildung 6 optional (R) L1 (S) L2 (T) L3 WE DO IT FIRST.
