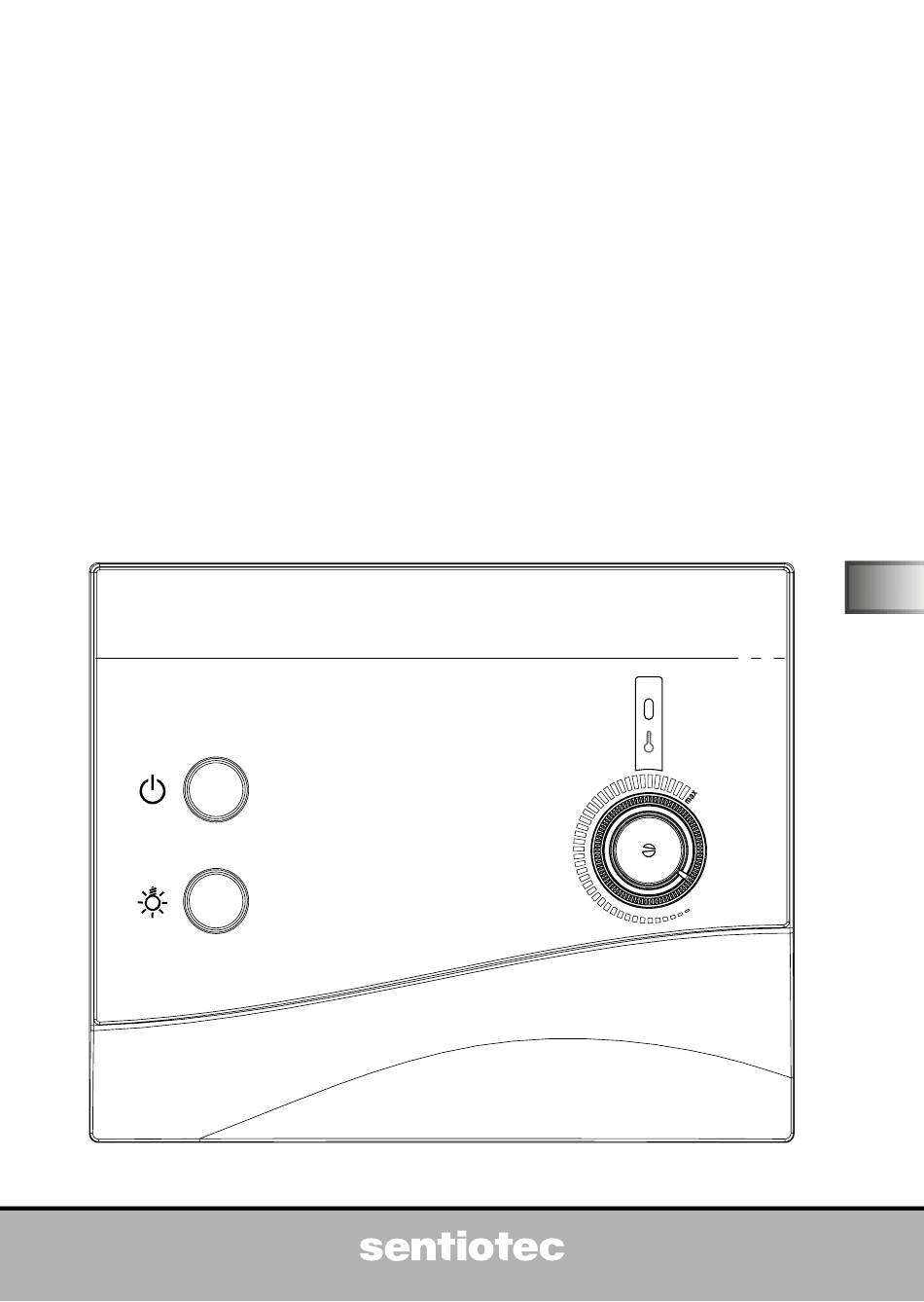

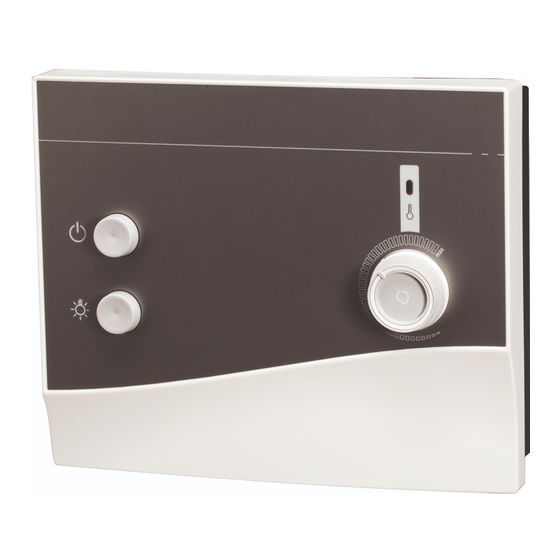

- Seite 1 Saunasteuerung K1 NEXT K1-9-N MONTAGE- UND GEBRAUCHSANWEISUNG Deutsch Version 07/19 Ident-Nr. 1-026-028...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Zu dieser Anleitung 2. Wichtige Hinweise zu Ihrer Sicherheit 2.1. Bestimmungsgemäßer Gebrauch 2.2. Sicherheitshinweise für den Monteur 2.3. Sicherheitshinweise für den Anwender 3. Produktbeschreibung 3.1. Lieferumfang 3.2. Produktfunktionen 4. Montage und Anschluss 4.1. Saunasteuerung montieren 4.2. Leitungen anschließen 4.3. -
Seite 3: Zu Dieser Anleitung
Nähe der Saunasteuerung auf. So können Sie jederzeit Informationen zu Ihrer Sicherheit und zur Bedienung nachlesen. Sie finden diese Montage- und Gebrauchsanweisung auch im Download- bereich unserer Webseite auf www.sentiotec.com/downloads. Symbole in Warnhinweisen In dieser Montage- und Gebrauchsanweisung ist vor Tätigkeiten, von der eine Gefahr ausgeht, ein Warnhinweis angebracht. -
Seite 4: Wichtige Hinweise Zu Ihrer Sicherheit
Warnhinweise in den einzelnen Kapiteln. 2.1. Bestimmungsgemäßer Gebrauch Die Saunasteuerung K1 Next dient zum Steuern und Regeln von Saunaöfen im privaten Bereich gemäß den technischen Daten. Sie darf nur zum Steuern und Regeln von 3 Heizkreisen mit einer Heizleistung von max. -
Seite 5: Sicherheitshinweise Für Den Anwender
Montage- und Gebrauchsanweisung S. 5/18 ● Beachten Sie auch die örtlichen Bestimmungen am Aufstellort. ● Bei Problemen, die in den Montageanweisungen nicht ausführ- lich genug behandelt werden, wenden Sie sich zu Ihrer eigenen Sicherheit an Ihren Lieferanten. 2.3. Sicherheitshinweise für den Anwender ●... -
Seite 6: Produktbeschreibung
● Fühlerleitungen ● Montagezubehör 3.2. Produktfunktionen Die Saunasteuerung K1 Next dient zum Steuern und Regeln von Saunaöfen im Temperaturbereich von 40 °C bis 125 °C über dem Ofen. Die Saunasteuerung arbeitet nach dem Ein-Fühlersystem und verfügt über eine Übertemperatur- Sicherung mit einer Abschalttemperatur von 139 °C über dem Ofen. -
Seite 7: Montage Und Anschluss
Montageanweisung – nur für Fachpersonal S. 7/18 4. Montage und Anschluss ACHTUNG! Schäden am Gerät Die Saunasteuerung ist spritzwassergeschützt, trotzdem kann direkter Kontakt mit Wasser das Gerät beschädigen. ● Montieren Sie die Saunasteuerung an einem trockenen Ort, an dem eine maximale Luftfeuchte von 95% nicht überschritten wird. -
Seite 8: Saunasteuerung Montieren
Montageanweisung – nur für Fachpersonal S. 8/18 4.1. Saunasteuerung montieren Beachten Sie die Abb. 1 (Seite 9). 1. Ziehen Sie den Temperaturwähler 1 ab. 2. Drücken Sie den Schnappverschluss 6 mit einem Schraubendreher leicht ein und nehmen Sie die Gehäuseabdeckung ab. 3. - Seite 9 Montageanweisung – nur für Fachpersonal S. 9/18 Abb. 1 Temperaturwähler Kabeldurchführungen für für Licht-, Ofen- und Versorgungsleitung Klemmleiste für den Ofenfühler Befestigungsöffnung links Befestigungsöffnung rechts Klemmleiste für Licht-, Ofen- und Versor- gungsleitung Kabeldurchführung für den Ofenfühler Lichtsicherung Schutzleiterklemme Aufhängevorrichtung Schnappverschluss...
-
Seite 10: Ofenfühler Mit Übertemperatur-Sicherung Montieren
Montageanweisung – nur für Fachpersonal S. 10/18 4.3. Ofenfühler mit Übertemperatur-Sicherung montieren Beachten Sie die Abb. 2 (Seite 11) und die Abb. 3 (Seite 13). ACHTUNG! Störquellen beeinträchtigen die Signalübertragung ● Verlegen Sie die Ofenfühler-Leitungen getrennt zu anderen Netzleitungen und Steuerleitungen. ●... -
Seite 11: Prüfungen Durchführen
Montageanweisung – nur für Fachpersonal S. 11/18 Abb. 2 Halbschalen des Ofenfühlers Anschlussplatte Kreuzschlitzschrauben (9 mm) Ofenfühler Ofenfühler-Leitungen Holzschrauben (16 mm) 4.4. Prüfungen durchführen Die folgenden Prüfungen müssen von einem zugelassenen Elektroinstallateur durchgeführt werden. WARNUNG! Die folgenden Prüfungen werden bei eingeschalteter Stromversor- gung durchgeführt. -
Seite 12: Problemlösung Für Den Monteur
Montageanweisung – nur für Fachpersonal S. 12/18 b. Öffnen Sie den Ofenfühler und klemmen Sie eine der beiden roten Ofenfühler-Leitungen ab. ► Die Steuerung muss den Ofen abschalten und die Kontrollleuchte muss blinken. c. Klemmen Sie die rote Ofenfühler-Leitung wieder an. ►... -
Seite 13: Anschlussplan
Montageanweisung – nur für Fachpersonal S. 13/18 6. Anschlussplan Abb. 3 Regelschütz EIN/AUS- Sicherheits- Schalter schütz Licht- schalter Licht- sicherung Licht Ofenfühler Verteiler Heizsystem (max. 9 kW) -
Seite 14: Bedienung
Gebrauchsanweisung für den Anwender S. 14/18 7. Bedienung Beachten Sie die Abb. 4 (Seite 15). 7.1. Licht einschalten Das Licht in der Saunakabine kann unabhängig vom EIN/AUS-Schalter 4 eingeschaltet und ausgeschaltet werden. Um das Licht einzuschalten bzw. auszuschalten, drücken Sie den Lichtschalter 3. 7.2. -
Seite 15: Reinigung Und Wartung
Gebrauchsanweisung für den Anwender S. 15/18 8. Reinigung und Wartung 8.1. Reinigung ACHTUNG! Schäden am Gerät Die Saunasteuerung ist spritzwassergeschützt, trotzdem kann direkter Kontakt mit Wasser das Gerät beschädigen. ● Tauchen Sie das Gerät NIEMALS in Wasser. ● Übergießen Sie das Gerät nicht mit Wasser. ●... -
Seite 16: Problemlösung Für Anwender
Montage- und Gebrauchsanweisung S. 16/18 10. Problemlösung für Anwender Beachten Sie die Abb. 4 (Seite 15). 10.1. Heizzeitüberschreitung Problem: Nach dem Einschalten blinkt die Kontrollleuchte 1 dreimal und erlischt dann. Der Saunaofen heizt nicht. Ursache: Nach einer Betriebsdauer von 6 Stunden schaltet die Saunasteuerung den Saunaofen aus Sicherheitsgründen automatisch ab (Heizzeit-Begrenzung). -
Seite 17: Technische Daten
Montage- und Gebrauchsanweisung S. 17/18 11. Technische Daten Umgebungsbedingungen Lagertemperatur: -25 °C bis +70 °C Umgebungstemperatur: -10 °C bis +40 °C Luftfeuchtigkeit: max. 95% Saunasteuerung Abmessungen: 236 x 195 x 90 mm Schaltspannung / dreiphasig 3N: 400 V Frequenz: 50 Hz Schaltleistung Heizgerät AC 1: 3 x 3 kW Schaltstrom pro Phase / Heizgerät AC 1:... - Seite 18 Montage- und Gebrauchsanweisung S. 18/18...
- Seite 19 Szaunavezérlő K1 NEXT K1-9-N SZERELÉSI ÉS HASZNÁLATI ÚTMUTATÓ Magyar Verzió: 07/19 Azonosítószám: 1-026-028...
- Seite 20 Tartalomjegyzék 1. Megjegyzés az útmutatóhoz 2. Fontos biztonsági tudnivalók 2.1. Rendeltetésszerű használat 2.2. Biztonsági tudnivalók a szerelőnek 2.3. Biztonsági tudnivalók felhasználóknak 3. A termék leírása 3.1. Szállítási terjedelem 3.2. A termék funkciói 4. Szerelés és csatlakoztatás 4.1. A szaunavezérlő felszerelése 4.2.
-
Seite 21: Megjegyzés Az Útmutatóhoz
Olvassa el figyelmesen a szerelési és használati útmutatót, és tartsa kéznél a szaunavezérlő közelében. Így bármikor hozzáférhet a biztonságra és a keze- lésre vonatkozó információkhoz. A szerelési és használati útmutató weboldalunk (www.sentiotec.com) letöltési területén is megtalálható. A figyelmeztető megjegyzések szimbólumai A szerelési és használati útmutatóban a veszéllyel járó... -
Seite 22: Fontos Biztonsági Tudnivalók
Ezért kövesse az alábbi biztonsági utasításokat és az egyes fejezetekben olvasható külön figyelmeztető megjegyzéseket. 2.1. Rendeltetésszerű használat A K1 Next szaunavezérlő a magáncélú használatra szánt szaunakályhák – műszaki adatoknak megfelelő – vezérlésére és szabályozására szolgál. Csak 3 darab, egyenként legfeljebb 3 kW-os fűtési teljesít- ményű... -
Seite 23: Biztonsági Tudnivalók Felhasználóknak
Szerelési és használati útmutató 5/18. oldal ● Vegye figyelembe a felállítási terület szerinti helyi rendelkezé- seket is. ● Saját biztonsága érdekében a szerelési útmutatóban nem elég részletesen taglalt problémák esetén forduljon a szállítóhoz. 2.3. Biztonsági tudnivalók felhasználóknak ● A szaunavezérlőt 8 éves kor alatti gyermekek nem használhatják. ●... -
Seite 24: A Termék Leírása
● Érzékelővezetékek ● Szerelési tartozékok 3.2. A termék funkciói A K1 Next szaunavezérlő szaunakályhák 40 °C és 125 °C közötti tartományban történő vezérlésére és szabályozására szolgál. A szaunavezérlő az egyérzékelős rendszer szerint működik, és 139 °C-os lekapcsolási hőmérsékletű, túlmelegedés elleni biztosítékkal rendelkezik a kályha fölött. -
Seite 25: Szerelés És Csatlakoztatás
Szerelési útmutató –kizárólag szakembereknek 7/18. oldal 4. Szerelés és csatlakoztatás FIGYELEM! A készülék károsodása A szaunavezérlő fröccsenő víz ellen védve van, ennek ellenére a készülék vízzel közvetlenül érintkezve károsodhat. ● A szaunavezérlőt száraz helyen kell felszerelni, ahol a levegő páratartalma legfeljebb 95%. -
Seite 26: A Szaunavezérlő Felszerelése
Szerelési útmutató – kizárólag szakembereknek 8/18. oldal 4.1. A szaunavezérlő felszerelése Vegye figyelembe az 1. ábrát (9. oldal). 1. Húzza le a hőmérséklet-választót 1. 2. Nyomja be kissé csavarhúzóval a zárat 6 és vegye le a ház burkolatát. 3. Csavarjon be egy kereszthornyos csavart (20 mm) kb. 1,70 m magasságban legfeljebb 7 mm mélyen a szauna falába. - Seite 27 Szerelési útmutató –kizárólag szakembereknek 9/18. oldal 1. ábra Hőmérséklet-választó Világítás-, kályha- és tápvezeték kábelátvezetői Kályhaérzékelő sorkapcsa Bal oldali rögzítőnyílás Jobb oldali rögzítőnyílás Világítás-, kályha- és tápvezeték sorkapcsa Kályhaérzékelő kábelátvezetője Világítás biztosítéka Védővezető-kapocs Akasztószerkezet Zár...
-
Seite 28: A Túlmelegedés Elleni Biztosítékkal Ellátott Kályhaérzékelő Felszerelése
Szerelési útmutató – kizárólag szakembereknek 10/18. oldal 4.3. A túlmelegedés elleni biztosítékkal ellátott kályhaérzékelő felszerelése Vegye figyelembe a következőket: 2. ábra (11. oldal) és 3. ábra (13. oldal). FIGYELEM! A zavarforrások akadályozzák a jelátvitelt ● A kályhaérzékelő vezetékeit a többi hálózati vezetéktől és vezérlővezetéktől külön kell lefektetni. -
Seite 29: Ellenőrzések Elvégzése
Szerelési útmutató –kizárólag szakembereknek 11/18. oldal 2. ábra Kályhaérzékelő féldarabjai Csatlakozólap Kereszthornyos csavarok (9 mm) Kályhaérzékelő Kályhaérzékelő vezetékei Facsavarok (16 mm) 4.4. Ellenőrzések elvégzése A következő ellenőrzéseket megfelelő végzettséggel rendelkező villanyszere- lőnek kell elvégeznie. FIGYELMEZTETÉS! A következő ellenőrzéseket bekapcsolt áramellátás mellett kell elvégezni. -
Seite 30: Szerelői Hibaelhárítás
Szerelési útmutató – kizárólag szakembereknek 12/18. oldal b. Nyissa ki a kályhaérzékelőt és válassza le a két piros kályhaérzékelő- vezeték egyikét. ► A vezérlőnek le kell kapcsolnia a kályhát és a visszajelző lámpának villognia kell. c. Csatlakoztassa újra a piros kályhaérzékelő-vezetéket. ►... -
Seite 31: Csatlakoztatási Rajz
Szerelési útmutató –kizárólag szakembereknek 13/18. oldal 6. Csatlakoztatási rajz 3. ábra Szabályozó relé Biztonsági relé Be- / kikapcsoló Világítás- kapcsoló Világítás- biztosíték Világítás Kályhaérzékelő Elosztó Fűtőrendszer (max. 9 kW) -
Seite 32: Kezelés
Használati útmutató felhasználóknak 14/18. oldal 7. Kezelés Vegye figyelembe a következőt: 4. ábra (15. oldal). 7.1. A világítás bekapcsolása A szaunakabin világítása a be- / kikapcsolótól 4 függetlenül kapcsolható be és ki. A világítás be-, illetve kikapcsolásához nyomja meg a világításkapcsolót 3. 7.2. -
Seite 33: Tisztítás És Karbantartás
Használati útmutató felhasználóknak 15/18. oldal 8. Tisztítás és karbantartás 8.1. Tisztítás FIGYELEM! A készülék károsodása A szaunavezérlő fröccsenő víz ellen védve van, ennek ellenére a készülék vízzel közvetlenül érintkezve károsodhat. ● SOHA ne merítse vízbe a készüléket. ● Ne öntse le vízzel a készüléket. ●... -
Seite 34: Felhasználói Hibaelhárítás
Szerelési és használati útmutató 16/18. oldal 10. Felhasználói hibaelhárítás Vegye figyelembe a következőt: 4. ábra (15. oldal). 10.1. A fűtési idő túllépése Probléma: A bekapcsolás után háromszor felvillan a visszajelző lámpa 1, majd ezt követően elalszik. A szaunakályha nem fűt. Ok: 6 órányi üzemeltetést követően a szaunavezérlő... -
Seite 35: Műszaki Adatok
Szerelési és használati útmutató 17/18. oldal 11. Műszaki adatok Környezeti feltételek Tárolási hőmérséklet: -25 °C és +70 °C között Környezeti hőmérséklet: -10 °C és +40 °C között Páratartalom: max. 95% Szaunavezérlő Méretek: 236 x 195 x 90 mm Kapcsolási feszültség / háromfázisú 3N: 400 V Frekvencia: 50 Hz... - Seite 36 Szerelési és használati útmutató 18/18. oldal...
