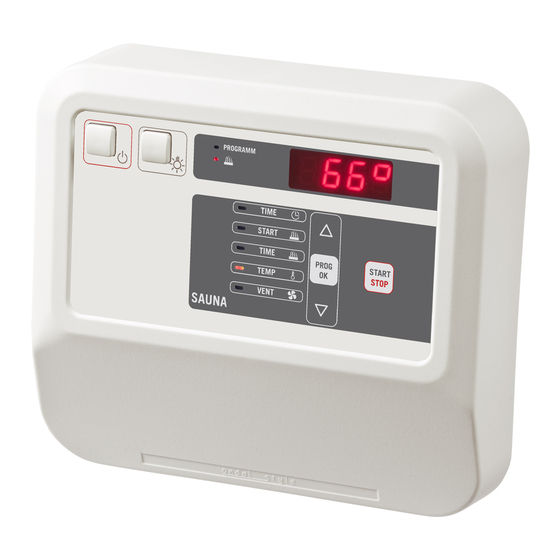

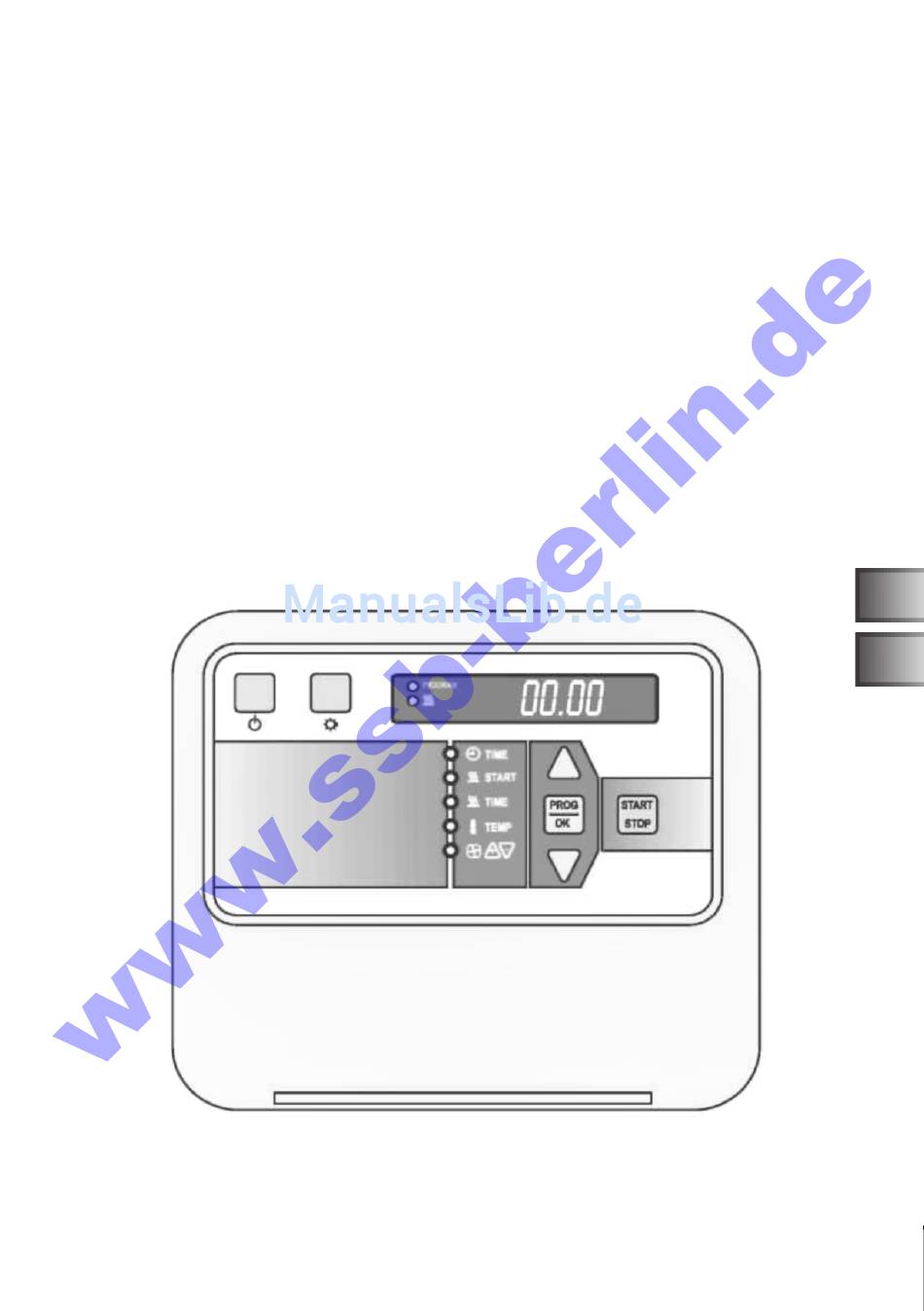

- Seite 1 S a u n a s t e u e r u n g CV 31 O-CV31 MONTAGE- UND GEBRAUCHSANWEISUNG Deutsch Version 03/15 Ident-Nr. 1-021-756...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Zu dieser Anleitung 2. Wichtige Hinweise zu Ihrer Sicherheit 2.1. Bestimmungsgemäßer Gebrauch 2.2. Sicherheitshinweise für den Monteur 2.3. Sicherheitshinweise für den Anwender 3. Produktbeschreibung 3.1. Lieferumfang 3.2. Optionales Zubehör 3.3. Produktfunktionen 4. Montage 4.1. Saunasteuerung montieren 4.2. Ofenfühler F1 mit Übertemperatur-Sicherung montieren 4.3. - Seite 3 Inhaltsverzeichnis 7. Inbetriebnahme 7.1. Heizzeitbegrenzung einstellen 7.2. Einstellungen im Optionsmenü 8. Bedienung 8.1. Licht einschalten 8.2. Saunasteuerung einschalten 8.3. Einstellmöglichkeiten 8.4. Menüpunkte anwählen 8.5. Uhrzeit eingeben 8.6. Manueller Betrieb - Schnell-Start 8.7. Automatik-Betrieb 8.8. Bei längeren Betriebspausen 8.9. Voreinstellungen 9. Reinigung und Wartung 9.1.
-
Seite 4: Zu Dieser Anleitung
Nähe der Saunasteuerung auf. So können Sie jederzeit Informationen zu Ihrer Sicherheit und zur Bedienung nachlesen. Sie finden diese Montage- und Gebrauchsanweisung auch im Download- bereich unserer Webseite auf www.sentiotec.com/downloads. Symbole in Warnhinweisen In dieser Montage- und Gebrauchsanweisung ist vor Tätigkeiten, von denen eine Gefahr ausgeht, ein Warnhinweis angebracht. -
Seite 5: Wichtige Hinweise Zu Ihrer Sicherheit
Die Saunasteuerung CV 31 dient ausschließlich zum Steuern und Regeln der Funktionen gemäß den technischen Daten. Die Saunasteuerung CV 31 darf nur zum Steuern und Regeln von 3 Heizkreisen mit maximal 3,5 kW Heizleistung pro Heizkreis ein- gesetzt werden. Die maximale Verdampferleistung beträgt 3,5 kW. -
Seite 6: Sicherheitshinweise Für Den Monteur
Montage- und Gebrauchsanweisung S. 6/34 2.2. Sicherheitshinweise für den Monteur ● Die Montage darf nur durch eine Elektrofachkraft oder eine ver- gleichsweise qualifizierte Person ausgeführt werden. Arbeiten an der Saunasteuerung dürfen nur im spannungsfreien Zustand durchgeführt werden. ● Es ist bauseits eine allpolige Trennvorrichtung mit voller Abschal- tung entsprechend der Überspannungskategorie III vorzusehen. -
Seite 7: Sicherheitshinweise Für Den Anwender
Montage- und Gebrauchsanweisung S. 7/34 2.3. Sicherheitshinweise für den Anwender ● Die Saunasteuerung darf nicht von Kindern unter 8 Jahren ver- wendet werden. ● Die Saunasteuerung darf von Kindern über 8 Jahren, von Perso- nen mit verringerten psychischen, sensorischen oder mentalen Fähigkeiten und von Personen mit Mangel an Erfahrung und Wissen unter folgenden Bedingungen verwendet werden: –... -
Seite 8: Produktbeschreibung
● Leistungserweiterung (Artikelnummer: O-S2-18 / O-S2-30) ● Sicherheitsabschaltung (Artikelnummer: HT-SWL) 3.3. Produktfunktionen Die Saunasteuerung CV 31 verfügt über folgende Funktionen: ● Regeln von Kombi-Saunaöfen mit einer Heizleistung bis 10,5 kW. ● Mit einer Leistungserweiterung kann die maximale Schaltleistung von 10,5 kW auf 18 kW oder 30 kW erhöht werden. -
Seite 9: Montage
Montage- und Gebrauchsanweisung S. 9/34 4. Montage 4.1. Saunasteuerung montieren Beachten Sie Abb.1 (Kapitel Abbildungen) ACHTUNG! Schäden am Gerät Die Saunasteuerung ist spritzwassergeschützt, trotzdem kann direkter Kontakt mit Wasser das Gerät beschädigen. ● Montieren Sie die Saunasteuerung an einem trockenen Ort, an dem eine maximale Luftfeuchte von 95% nicht überschritten wird. -
Seite 10: Ofenfühler F1 Mit Übertemperatur-Sicherung Montieren
Montage- und Gebrauchsanweisung S. 10/34 Die Sauna-Steuerung wird außerhalb der Saunakabine oder gemäß der Ka- binenhersteller-Empfehlung montiert. Die elektrische Versorgung erfolgt als Festanschluss.(Beachten Sie Abb.1) 1. Verriegelung leicht eindrücken und die Gehäuseabdeckung abnehmen. 2. Kreuzschlitzschraube für die obere Befestigungsbohrung bis zum Abstand von 7 mm zur Saunawand eindrehen (siehe Detail). -
Seite 11: Bankfühler F2 Montieren
Montage- und Gebrauchsanweisung S. 11/34 4.3. Bankfühler F2 montieren Beachten Sie Abb.5. Der Bankfühler ist an der Kabinenwand oberhalb der hinteren Sitzbank zu mon- tieren. Dabei ist ein Abstand von zirka 15 cm zur Kabinendecke einzuhalten. 1. Verlegen Sie die 2-polige Bankfühler-Leitung in der Wand der Saunakabine zum Montageort des Bankfühlers und fixieren Sie die Bankfühler-Leitungen mit Leitungsschellen. -
Seite 12: Elektrischer Anschluss
Montage- und Gebrauchsanweisung S. 12/34 5. Elektrischer Anschluss Beachten Sie die Abb. 2 und Abb. 6 (Kapitel Abbildungen) ACHTUNG! Schäden am Gerät ● Die Saunasteuerung darf nur zum Steuern und Regeln von 3 Heizkreisen mit einer Heizleistung von max. 3,5 kW pro Heizkreis eingesetzt werden. Die maximale Verdampferleistung beträgt 3,5 kW. -
Seite 13: Licht Anschließen
Montage- und Gebrauchsanweisung S. 13/34 5.2. Licht anschließen ● Lichtleitungen durch die Montageöffnung (Anschlussbereich für 230 V / 400 V ) in das Gehäuseunterteil führen und gemäß dem Schaltplan (Abb.6) an der Anschlussklemme anschließen. 5.3. Lüfter (optional) anschließen ● Lüfterleitungen durch die Montageöffnungen (Anschlussbereich für 230 V / 400 V ) in das Gehäuseunterteil... -
Seite 14: Installation Abschließen
Montageanweisung – nur für Fachpersonal S. 14/34 5.7. Installation abschließen ● Drehen Sie zwei Kreuzschlitzschrauben in die unteren Befestigungsöffnungen (Abb.2). ● Überprüfen Sie den sicheren Sitz der Saunasteuerung. ● Bedienfeld auf das Gehäuseunterteil aufsetzen, dazu Laschen in die beiden seitlichen Aufnahmen einsetzen und bis zum Anschlag auf das Gehäuseun- terteil drücken. - Seite 15 Montageanweisung – nur für Fachpersonal S. 15/34 e. Klemmen Sie nun eine der weißen Ofenfühler-Leitungen ab. Schalten Sie die Saunasteuerung ein. ► Ein wiederkehrender Warnton ertönt, im Display wird "Err4" angezeigt. ► Die Steuerung schaltet den Ofen ab. g. Schalten Sie die Sauansteuerung aus. h.
-
Seite 16: Inbetriebnahme
Montageanweisung – nur für Fachpersonal S. 16/34 7. Inbetriebnahme 7.1. Heizzeitbegrenzung einstellen Heizzeitbegrenzung einstellen Die maximale Heizzeit ist standardmäßig auf 6 h eingestellt. Die Saunasteue- rung schaltet sich nach Ablauf der maximalen Heizzeit aus Sicherheitsgründen automatisch ab. Über die 2 x 2 polige Stiftleiste auf der oberen Bedien-Platine kann die maximale Heizdauer auf 12 h, 18 h oder 24 h eingestellt werden. - Seite 17 Montageanweisung – nur für Fachpersonal S. 17/34 Das Optionsmenü verfügt über 3 Menüpunkte, wobei jeder Menüpunkt weitere Menüunterpunkte hat. Die erste angezeigte Zahl bestimmt den ersten Menüpunkt. 7 kann der gewünschte Menüpunkt ausgewählt Mit den UP/DOWN Tasten werden. Zum Bestätigen drücken Sie die Taste START/STOP 6 ►...
-
Seite 18: Bedienung
Gebrauchsanweisung für den Anwender S. 18/34 8. Bedienung Beachten Sie die Abb.7 im Kapitel Abbildungen. 8.1. Licht einschalten Das Licht in der Saunakabine kann unabhängig vom EIN/AUS-Schalter eingeschaltet und ausgeschaltet werden. Um das Licht einzuschalten bzw. auszuschalten, drücken Sie den Lichtschalter 8.2. -
Seite 19: Lüfterdrehzahl = Leuchtanzeige Vent 9 : Die Lüfterdrehzahl Von 0 - 100 %, Z.b. [50 % Prozent]
Gebrauchsanweisung für den Anwender S. 19/34 3. Temperatur = Leuchtanzeige TEMP die Temperatur von 10 - 110 °C im Sauna-Betrieb 4. 4. Lüfterdrehzahl = Leuchtanzeige VENT die Lüfterdrehzahl von 0 - 100 %, z.B. [50 % Prozent] Die Einstellungen können während des Saunabetriebes verändert werden. Der Sauna Betrieb wird nach Ablauf einer eingegebenen Heizdauer automatisch beendet. -
Seite 20: Uhrzeit Eingeben
Gebrauchsanweisung für den Anwender S. 20/34 8.5. Uhrzeit eingeben Das Saunasteuergerät wird durch den Betriebsschalter komplett vom Strom- netz getrennt. Die gespeicherten Einstellungen und die Uhrzeit wird durch eine interne Batterie aufrechterhalten. Nach der Erstinbetriebnahme der Saunasteu- erung muss die aktuelle Uhrzeit eingestellt werden. 1. -
Seite 21: Manueller Betrieb - Schnell-Start
Gebrauchsanweisung für den Anwender S. 21/34 8.6. Manueller Betrieb - Schnell-Start 1. Sauna-Steuerung einschalten EIN/AUS Schalter drücken. ● Die Leuchtanzeigen leuchten ca. 5 Sekunden auf. erscheint die aktuelle Uhrzeit, (z.B.16:30 Uhr): 16:30 ● In der Anzeige 2. Heizdauer eingeben (00:00 - 6:00) ●... -
Seite 22: Sauna-Steuerung Starten
Gebrauchsanweisung für den Anwender S. 22/34 3. Sauna-Steuerung starten ● Taste STAR /STOP drücken: erscheint die verbleibende Heizzeit, z.B.: 02:30 In der Anzeige Die Heizung beginnt zu heizen. Die Leuchtanzeige HEIZEN leuchtet. 4. Einstellungen ansehen / ändern Während des Sauna- Betriebes können Sie sämtliche Temperatur-, Heizdauer-, oder Lüfter-Einstellungen ansehen und ändern. -
Seite 23: Automatik-Betrieb
Gebrauchsanweisung für den Anwender S. 23/34 8.7. Automatik-Betrieb 1. Sauna-Steuerung einschalten EIN/AUS Schalter drücken. ● Die Leuchtanzeigen leuchten ca. 5 Sekunden auf. ● In der Anzeige erscheint die aktuelle Uhrzeit, (z.B.16:30 Uhr): 16:30 2. Heizbeginn wählen [00:00 - 23:59 Uhr] WARNUNG Brandgefahr Brennbare Gegenstände, die auf dem heißen Saunaofen liegen, können... - Seite 24 Gebrauchsanweisung für den Anwender S. 24/34 3. Heizdauer eingeben (00:00 - 06:00) ● UP/DOWN Tasten drücken bis die Leuchtanzeige TIME leuchtet: erscheint (im Stand-by): STOP In der Anzeige oder die restliche Betriebszeit während des Heizbetriebes. ● Taste PROG/OK drücken: In der Anzeige blinkt: 06:00 oder der zuletzt eingestellte Wert.
- Seite 25 Gebrauchsanweisung für den Anwender S. 25/34 4. Temperatur eingeben (10 - 110°C) ● UP/DOWN Tasten drücken bis die Leuchtanzeige TEMP leuchtet: In der Anzeige erscheint die aktuelle Sauna-Innenraumtemperatur, z.B. [22° C]: 22° ● Taste PROG/ OK drücken: blinkt die zuletzt eingestellteTemperatur, z.B. [90° C]: 90° In der Anzeige ●...
- Seite 26 Gebrauchsanweisung für den Anwender S. 26/34 6. Einstellungen ansehen / ändern Während des Sauna- Betriebes können Sie sämtliche Temperatur-, Heizdauer-, oder Lüfter-Einstellungen ansehen und ändern. a) Soll-Werte verändern / anzeigen ● Taste PROG/OK drücken: In der Anzeige blinkt der jeweilige aktuelle Einstellwert.
-
Seite 27: Bei Längeren Betriebspausen
Gebrauchsanweisung für den Anwender S. 27/34 7. Nach dem Automatik-Betrieb Der automatische Heizbetrieb wird aus Sicherheitsgründen immer nur einmal aktiviert. Möchten Sie die Sauna-Steuerung mit den selben Einstellungen wieder aktivieren: ● UP/DOWN Tasten drücken bis Leuchtanzeige Start leuchtet. Die Anzeige zeigt: OFF oder die zuletzt eingestellte Startzeit. -
Seite 28: Reinigung Und Wartung
Gebrauchsanweisung für den Anwender S. 28/34 9. Reinigung und Wartung 9.1. Reinigung ACHTUNG! Schäden am Gerät Die Saunasteuerung ist spritzwassergeschützt, trotzdem kann direkter Kontakt mit Wasser das Gerät beschädigen. ● Tauchen Sie das Gerät NIEMALS in Wasser. ● Übergießen Sie das Gerät nicht mit Wasser. ●... -
Seite 29: Problemlösung
Gebrauchsanweisung für den Anwender S. 29/34 11. Problemlösung 11.1. Innenraumbeleuchtung leuchtet nicht ● Schalter ausschalten. ● Hauptsicherungen der Steuerung im Sicherungskasten ausschalten. ● Glühlampe austauschen. ● Hauptsicherungen einschalten und Schalter betätigen. 11.2. Batterie für Uhr wechseln Beachten Sie die Abb.3 im Kapitel Abbildungen. WARNUNG! Stromschlag Vor dem Öffnen der Gehäuseabdeckung Sauna-Steuerung allpolig vom... -
Seite 30: Sicherungen Wechseln
Gebrauchsanweisung für den Anwender S. 30/34 11.3. Sicherungen wechseln Beachten Sie die Abb.3 im Kapitel Abbildungen. WARNUNG! Stromschlag Vor dem Öffnen der Gehäuseabdeckung Sauna-Steuerung allpolig vom Netz trennen und gegen Wiedereinschalten sichern. 1. Gehäuseabdeckung gemäß 4.1. Saunasteuerung montieren (Abb.1) auf Seite 9 abnehmen. 2. -
Seite 31: Fehlermeldungen
Gebrauchsanweisung für den Anwender S. 31/34 2. HH in der Anzeige erscheint: HH In der Anzeige Die Innenraum-Temperatur ist oberhalb 115 °C. ● Bei einmaligen Erscheinen der Meldung kann die Sauna-Steuerung gefahrlos weiter betrieben werden. ● Die Sauna-Steuerung regelt die Temperatur automatisch nach unten. Bei wiederholten Erscheinen der Meldung HH ist die Sauna-Steuerung nicht mehr betriebsbereit: 1. -
Seite 32: Technische Daten
Montageanweisung – nur für Fachpersonal S. 32/34 12. Technische Daten Umgebungsbedingungen: Lagertemperatur: -25 °C bis + 70 °C Umgebungstemperatur: -10 °C bis + 40 °C Luftfeuchtigkeit: max. 95 % Steuerung: Abmessungen: 245 x 220 x 85 mm Schaltspannung / dreiphasig 3N: 400 V Frequenz: 50 / 60 Hz... - Seite 33 Montageanweisung – nur für Fachpersonal S. 33/34 Thermische Sicherheit: ● Ofen-Fühler mit Übertemperatur-Sicherung. (Abschalt-Temperatur 139 °C) ● Automatische Heizzeitbegrenzung nach max. 6 Stunden (bei privaten Anlagen). ● Zweifühlersystem mit Temperaturregelung über der Bank. Anschlussleitungen: Versorgungsleitung: min. 5 x 2,5 mm² Ofenzuleitung (temperaturbeständig bis 150 °C): min.
