VAA-4E4A-G20-ZEJ/M2L-P7-GEB
Produktbeschreibung
2.2 Gehäuse
Das Gehäuse besteht komplett aus Kunststoff, abgesehen von den Scharnierstiften der
aufklappbaren Kabelführung.
Die Hauptkomponenten sind
ein Unterteil mit in Hotmelt verkapselter Elektronik
■
und ein aufklappbarer Führungskäfig als Kabelführung für die AS-Interface-Flachkabel.
■

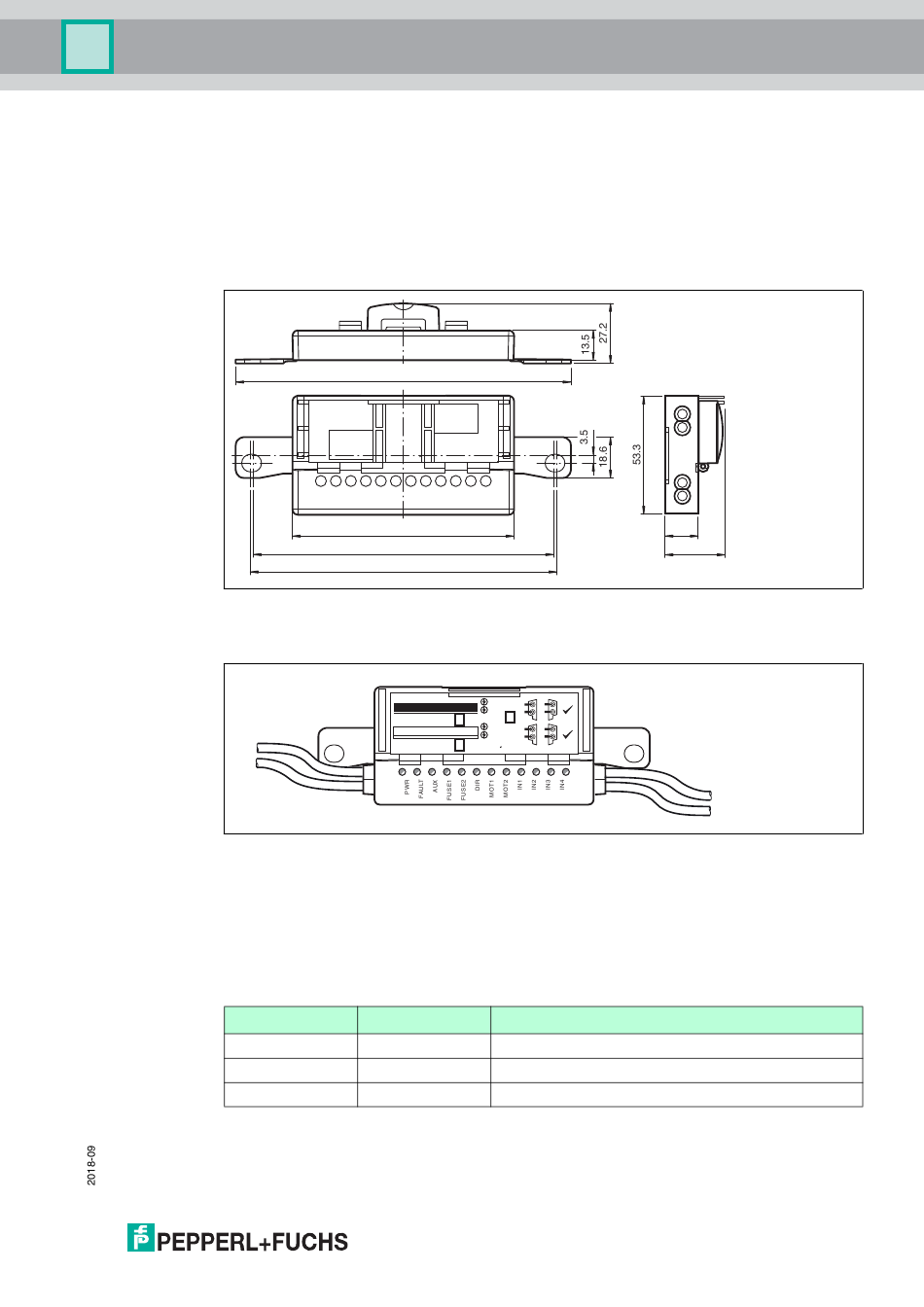

Abbildung 2.2
2.3

Anzeigen und Bedienelemente

Abbildung 2.3
Der Betriebszustand des Motorsteuermoduls wird über 12 LEDs angezeigt.
Statusanzeigen für AS-Interface und Versorgung
Die LED PWR und die LED FAULT zeigen den AS-Interface-Betriebszustand an. Verschiedene
Fehlerzustände werden als Sammelfehlermeldung "Peripheriefehler" angezeigt.
Anzeige der AS-Interface-Betriebszustände
LED PWR grün
an
blinkt
an
152
100
136.5
138.5
Gehäusemaße
YELLOW ASI
BLACK AUX
IN1/3
MOT1
Statusanzeigen am Motorsteuermodul.
LED FAULT rot Status
aus AS-Interface Spannungsversorgung ist O.K.
an Adresse = 0
an AS-Interface Kommunikationsfehler
15
27.5
IN2/4
MOT2
7
