VBA-4E4A-G20-ZEJ/M3L-P9
Produktbeschreibung
Wesentliche Funktions- und Anwendungsmerkmale des Motorsteuermoduls:
•
Kompaktes Gehäuse für die direkte Montage in Tragprofilen oder Kabelkanälen
•
Anschluss der Motoren/Sensoren über Kabelausgänge mit M8-Steckverbindern
•
Durchstechtechnik mit vergoldeten Kontaktstiften für den Kontakt mit dem AS-Interface-
Flachkabel
•
Funktionsanzeigen für den Bus, externen Hilfsstrom, Statusinformationen, Eingänge und
Ausgänge
•
Kommunikationsüberwachung
•
Konfigurierbare Start-/Stopp-Rampen für die Motorsteuerung
•
Versorgung der angeschlossenen Motoren über den externen Hilfsstrom
•
Versorgung der angeschlossenen Sensoren über AS-Interface
3.2
Gehäuse
Das Gehäuse besteht vollständig aus Kunststoff, mit Ausnahme der Scharnierstifte für die
Scharnierkabelführung.
Das Gehäuse besteht aus den folgenden Hauptkomponenten:
•
ein Montagesockel mit integrierter Elektronik
•
ein klappbarer Führungskäfig als Kabelführung für das AS-Interface-Flachkabel
Ø 8

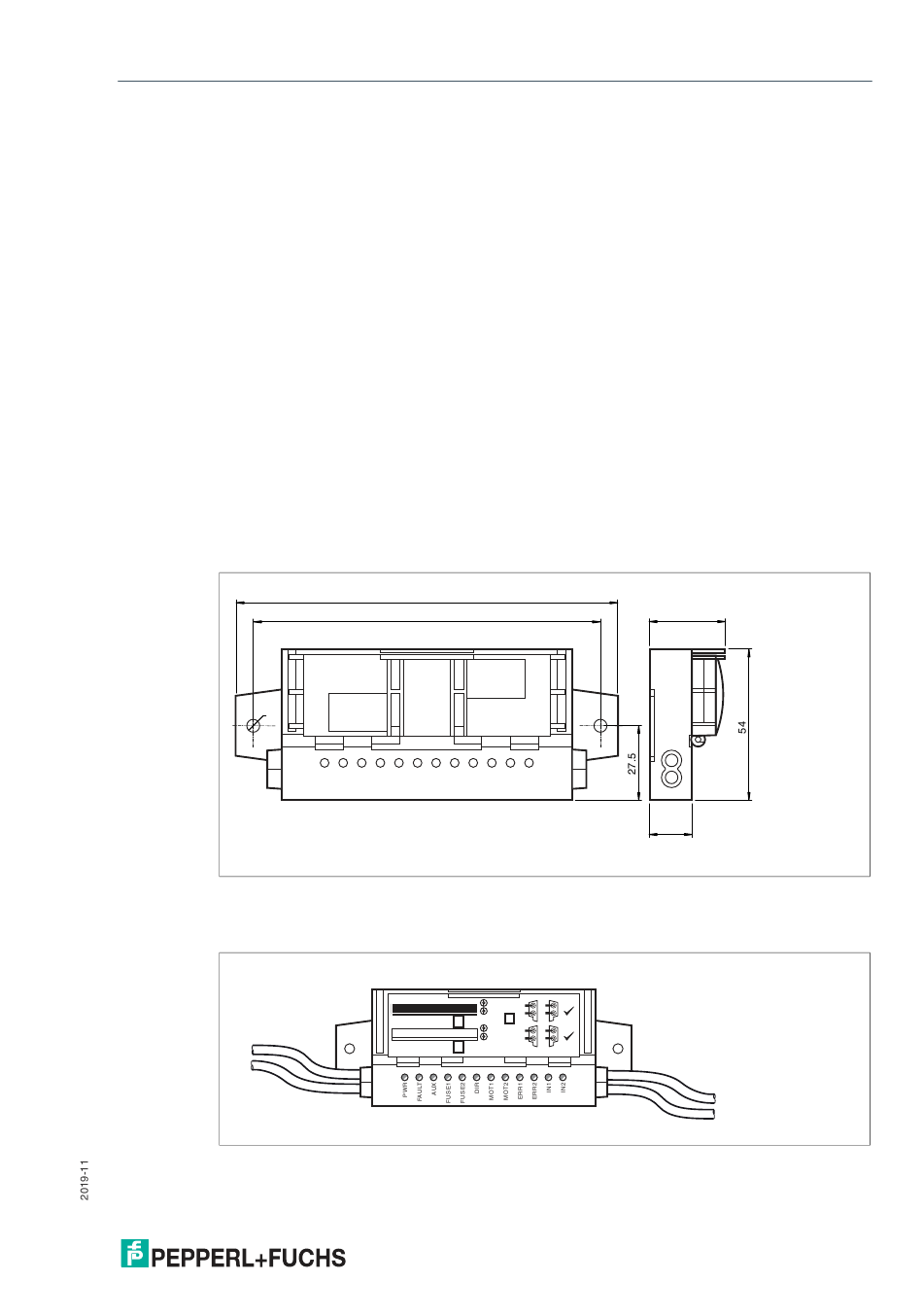

Abbildung 3.2 Gehäuseabmessungen
3.3
Displays und Bedienelemente
Abbildung 3.3 Statusanzeigen am Motorsteuermodul
Der Betriebszustand des Motorsteuermoduls wird anhand von 12 LEDs angezeigt.
131.5
120
YELLOW
ASI
BLACK
AUX
IN1
MOT1
27.5
15
IN2
MOT2
9
