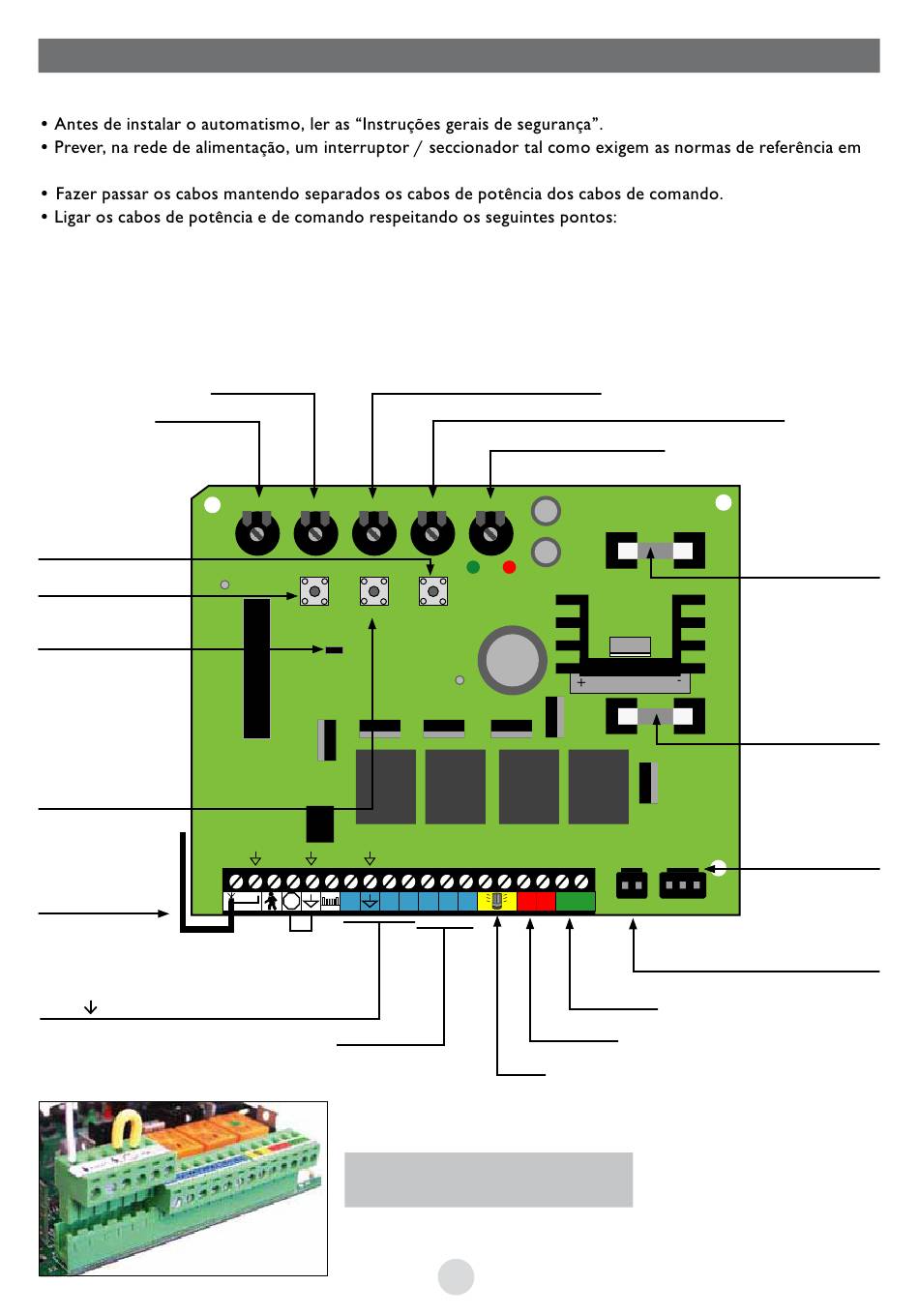

8. ARMÁRIO DE COMANDO (placa electrónica)
Ligação e colocação em serviço da central
vigor.
Um botão ou um interruptor de paragem (STOP) deve ser de tipo desbloqueio manual. Os bornes desse botão
estão conectados na placa
Verificar a ligação e o funcionamento correcto de todas as entradas na régua de bornes.
Tempo de pausa
Força motor
Botão aprendizagem
P2/RADIO
Tecla RESET
Grampo JP1
Retirado: teclas A
ou B do telecoman-
do utilizáveis
No lugar: teclas C
ou D do telecoman-
do utilizáveis
Botão aprendizagem
P1 /SET
Antena rádio
PHO- -VA-TXF
Células fotoeléctricas
Tempo de reacção ao obstáculo
VR1
VR2
VR3
RESET
P1/SFT
JP1
ANT
PED STP
STR
PHO
VA
TXF
PHO
VA TXF EL S1 S2
STOP
ANT
EL-S1-S2
Módulo iluminação
Para facilitar a ligação
os terminais são desmontáveis
Espaço de tempo que o motor leva para fechar
Detecção de obstáculo
VR4
VR5
LD1
LD2
P2/RADIO
EXT.LAMP
EL.LOCK
LAMP
MOT1
MOT2
MOT 2 MOT 1
Motor 2
Pisca
14PT
WEAT V2 N - V1
BAT
12V
+
-
Opção pack bateria
Motor 1
Fusível 3 A
«acessórios»
Fusível 10A ,
opção
pack bateria
Secundário do
transformador
WEATBT B2
