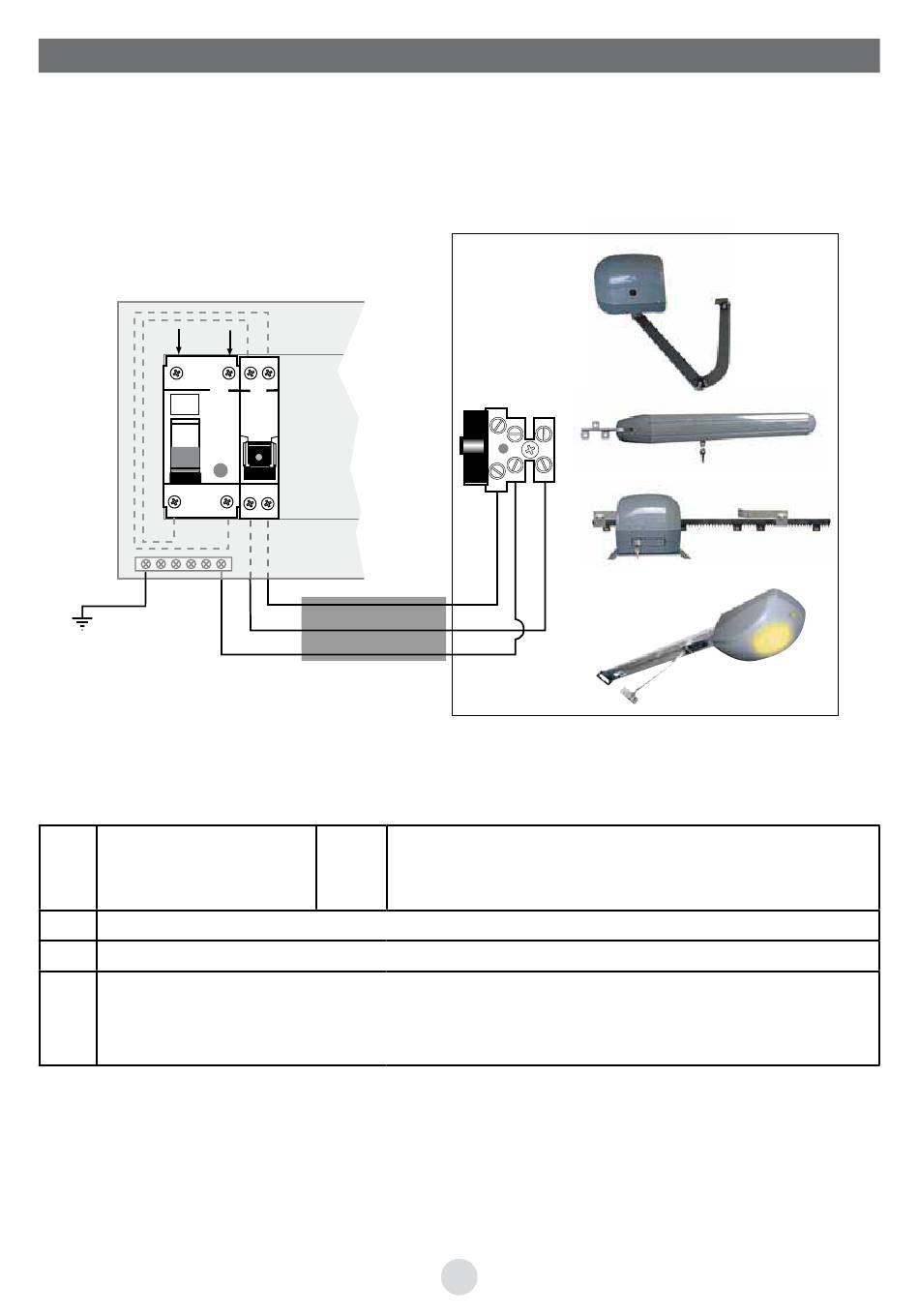

Raccordement « électrique » de votre automatisme
Le raccordement doit se faire selon les normes en vigueur * dans le pays où est installé
l'automatisme, aussi bien pour le câblage que la protection des biens et des personnes.
(Vous devez vous adresser à une personne qualifiée et expérimentée).
La protection doit être accessible et vous devez en cas d'arrêt, vous assurez qu'une reconnexion
accidentelle ne peut être possible.
N
230 VAC
30 mA 10 A
TEST
T
N
Neutre (fil bleu)
T
Prise de terre (fil vert
& jaune)
A
Différentiel 30 mA (à tester une fois par mois avec le bouton « test »)
B
Protection par disjoncteur 10 A (2 pôles : neutre et phase)
C
Gaine et Câble d'alimentation, suivant le pays d'installation (câble RO2V de 3 x 1,5
mm² jusqu'à 30 mètres et 3 x 2,5 mm² au-delà dans un fourreau de 40 mm de diamè-
tre de couleur orange, pour la France)
* NF C 15-100 pour la France
Ph
A
B
C
Ph
D
Ph
T
N
Phase, au niveau de l'automatisme la
raccorder sur la borne à côté du fusible « D »
1F
WEAT V2 N - V1
WEAT B2N
WEAT V2N
WEAT C2N
WEAT G2N
