5. DIMENSIONES

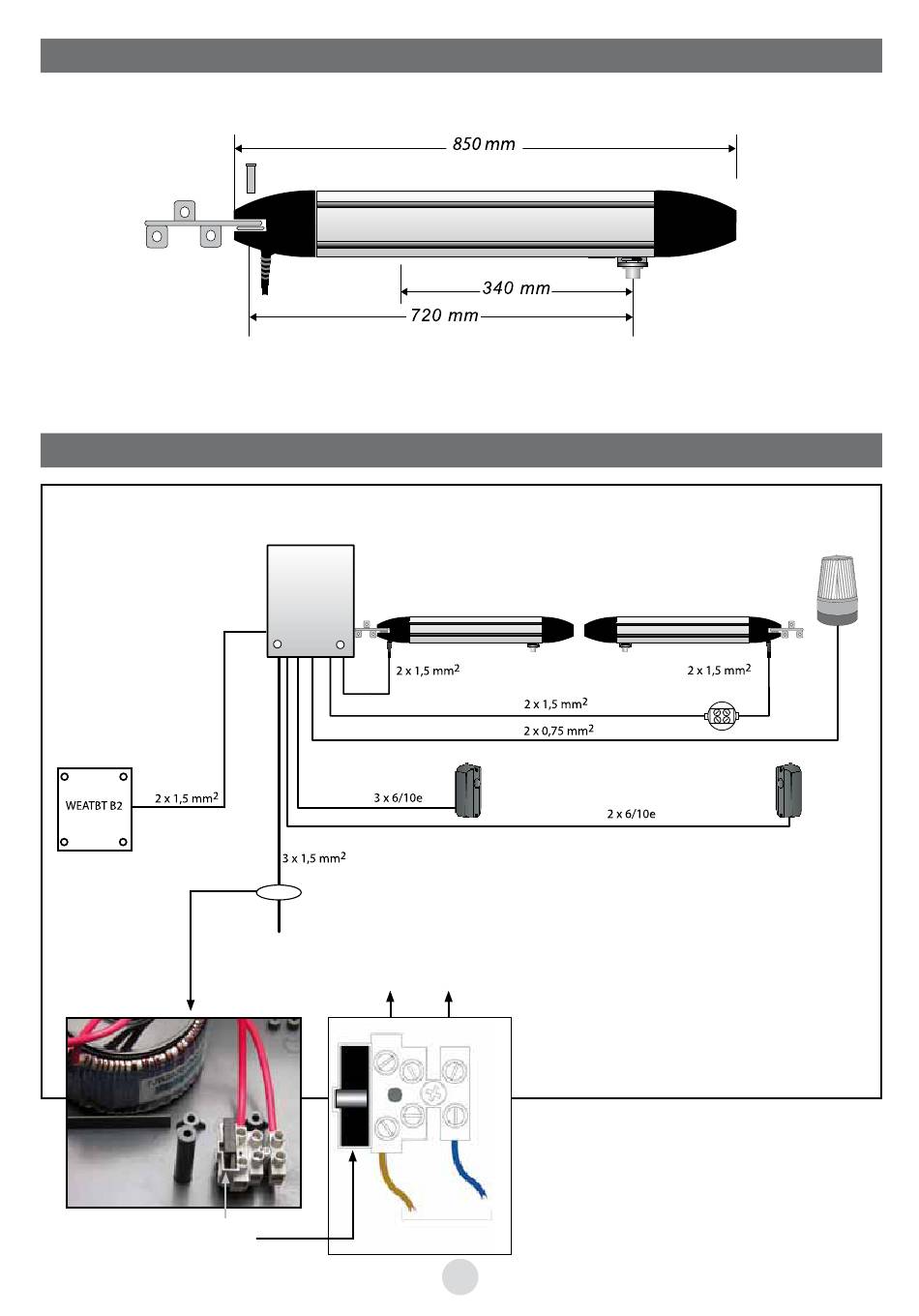

6. CONEXIÓN TIPO
Kit batería
(opción)
sector 230 VAC
Fusible
(5x20) 250V 1AT
Alimentación
Hacia Transfo
fase
RX
La alimentación con puesta a tierra, una vez
Neutro
protegida por un disyuntor bipolar de 10A
y un interruptor diferencial de 30 mA, se
conecta a la regleta de bornes situada dentro
alimentación
sector 230 V
del armario eléctrico.
10ES
WEAT V2 N - V1
Cursor de accionamiento
Luz intermitente
TX
Fotocélulas
