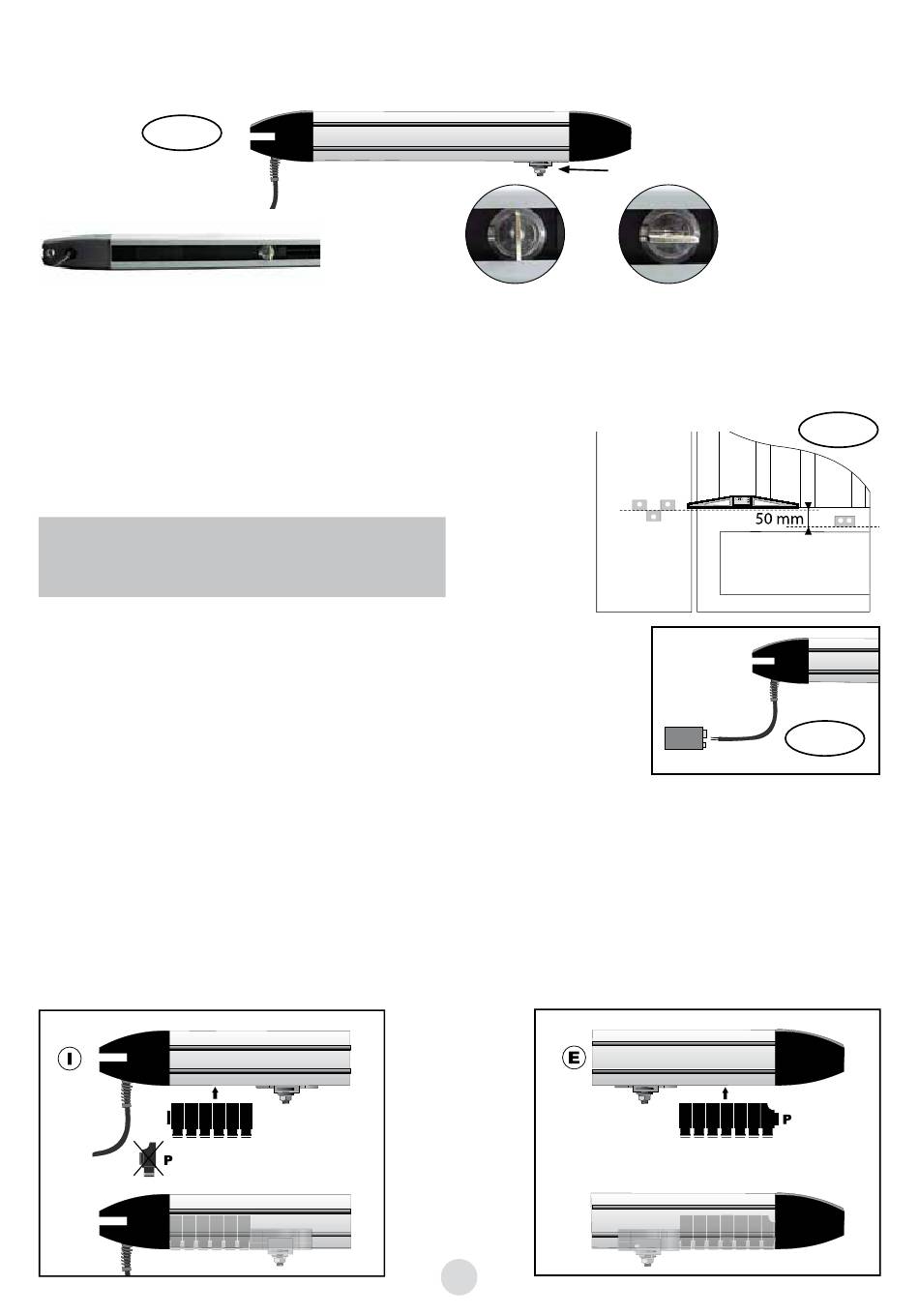

De cilinders worden oorspronkelijk in gesloten positie geleverd (zieAfb. 2).
Als het niet het geval is, kunt u een batterij gebruiken om de loper voor de instelling op 2 cm van de aanslag van
de vijzel (2) automatisch in te stellen (Afb. 2).
Zicht opzij
Afb. 2
Zicht onderaan
Sluit uw poort en bevestig stevig de beugel op de vleugel op de dubbele deur.
Voor een goede werking van de cilinders is het belangrijk dat de duwkracht perfect horizontaal uitgeoefend
wordt. De hoogte van de beugel aan de vleugelkant ten opzichte van de pilaarbeugel (of omgekeerd) bepalen en
een afstand van 50 mm tussen de twee hoogten aanhouden (zie Afb. 3).
Als de opening niet volledig gebeurt, kunt u de afstanden
A, B en C controleren.
Nota: de drijfnokken moeten zowel in de gesloten
als de geopende vleugel een vrije ruimte van
20 mm houden.
* Opmerking: Bij de installatie of het eerste gebruik, is het normaal dat de ver-
grendeling nog wat moeilijk gaat. Dat verdwijnt als de cilinder geplaatst is op de
vleugel wordt geïnstalleerd op de poortdeur of na enkele keren gebruik. Bij de
installatie, kunt u indien nodig gebruik maken van een batterij 9VDC (type 6F22)
of een batterij van 12VDC om de slede te bewegen. (door de polariteit om te
draaien, draait u de richting van de beweging van de loper voor de instelling om)
(Afb. 4).
INTERNE STOOTBLOKKEN :
U moet de interne stootblokken gebruiken als u de stootblokken op de grond niet gebruikt (in de opening).
De 'vijzels' ontgrendelen (met de sleutels), het portaal in zijn gewenste maximale positie openen.
Plaats de hoeveelheid 'kroonsteentjes' opdat elke wagen op druk staat bij de opening,
'I' De kroonsteentjes worden aan de kant van de pijler geplaatst voor een poort die zich naar binnen opent, in
dat geval het 'P'-stuk niet gebruiken.
'E' Voor een opening naar buiten, worden de kroonsteentjes aan de kant de poort geplaatst door met het 'P'-
stuk te eindigen.
Opening naar binnen
Ontgrendeld
13NL
WEAT V2 N - V1
drijfnok
Vergrendeld
9v ou 12v
Opening naar buiten
Afb. 3
Afb. 4
