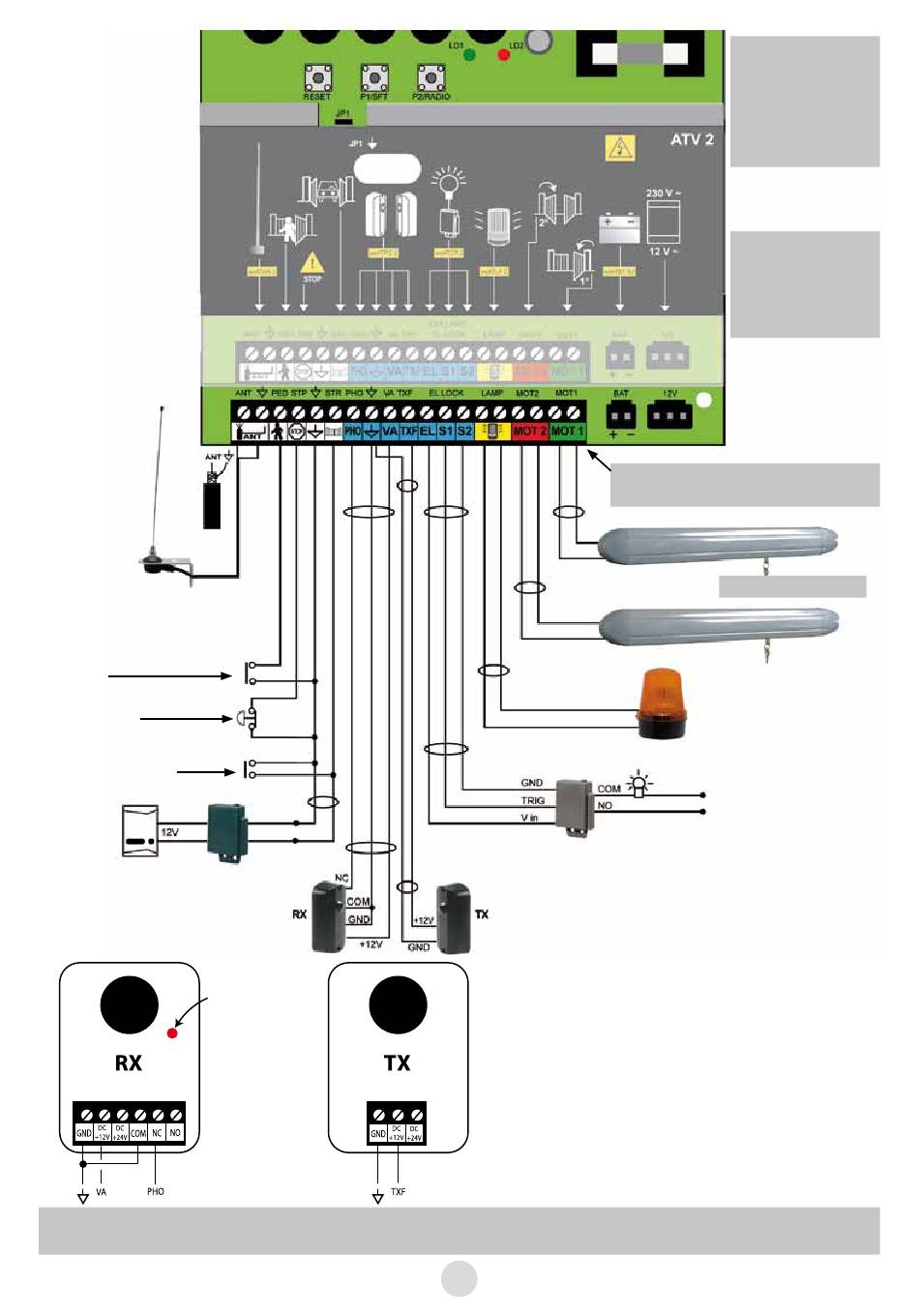

Antena opcional
WEATAN 2
(saque el cable original
situado en la caja de bornes)
Accionamiento apertura parcial
(1 hoja)
PARADA DE EMERGENCIA
(Botón contacto cerrado)
Retire el cable de unión de la tarjeta
sólo si el botón está conectado
Accionamiento manual
(botón, interfono...)
WE 8111 BIS
(suministrado)
rojo
Interfono o
videoportero
2 hilos
negro
Importante : La instalación de las fotocélulas debe finalizar obligatoriamente con un autoaprendizaje, de lo
contrario la función cierre automático no será válida.
blanco
blanco
LED para la
alineación:
encendida si la
alineación es
correcta.
No olvidarse
del shunt entre
COM y GND.
(de origen)
WEATCR 2
(suministrado)
Accionamiento para la iluminación de la zona cu-
bierta por el movimiento del portal
Temporización no ajustable de 60 s. Este módulo
"iluminación" debe instalarse obligatoriamente en
una caja eléctrica de CLASE II, IP44
Si la fotocélula está activada, el comportamiento es el siguiente:
- Inversión inmediata del movimiento durante el cierre.
- Interdicción de los accionamientos de cierre cuando el portal
está abierto.
La ausencia de fotocélulas no permite la programación en modo
automático.
La mala alineación de las fotocélulas se indica mediante el
encendido del LED rojo situado dentro de la parte RX.
Este juego de fotocélulas debe colocarse a 40 cm de la parte
inferior de los pilares, en el lado opuesto al sentido de apertura
del portal.
15ES
WEAT V2 N - V1
IMPORTANTE
- Jumper JP1 puesto:
teclas C o D del mando
a distancia utilizables
- Jumper JP1 sacado:
teclas A o B del mando
a distancia utilizables.
Una vez realizadas las
conexiones, conecte la
alimentación de 230
V~ como se indica en
la página 10.
Las regletas de bornes son desmontables,
ver página 14
VER TABLA P 16
Luz intermitente 12V
Ninguna polaridad a respetar
100 W
máx.
neutro
230 VAC protegido
fase
