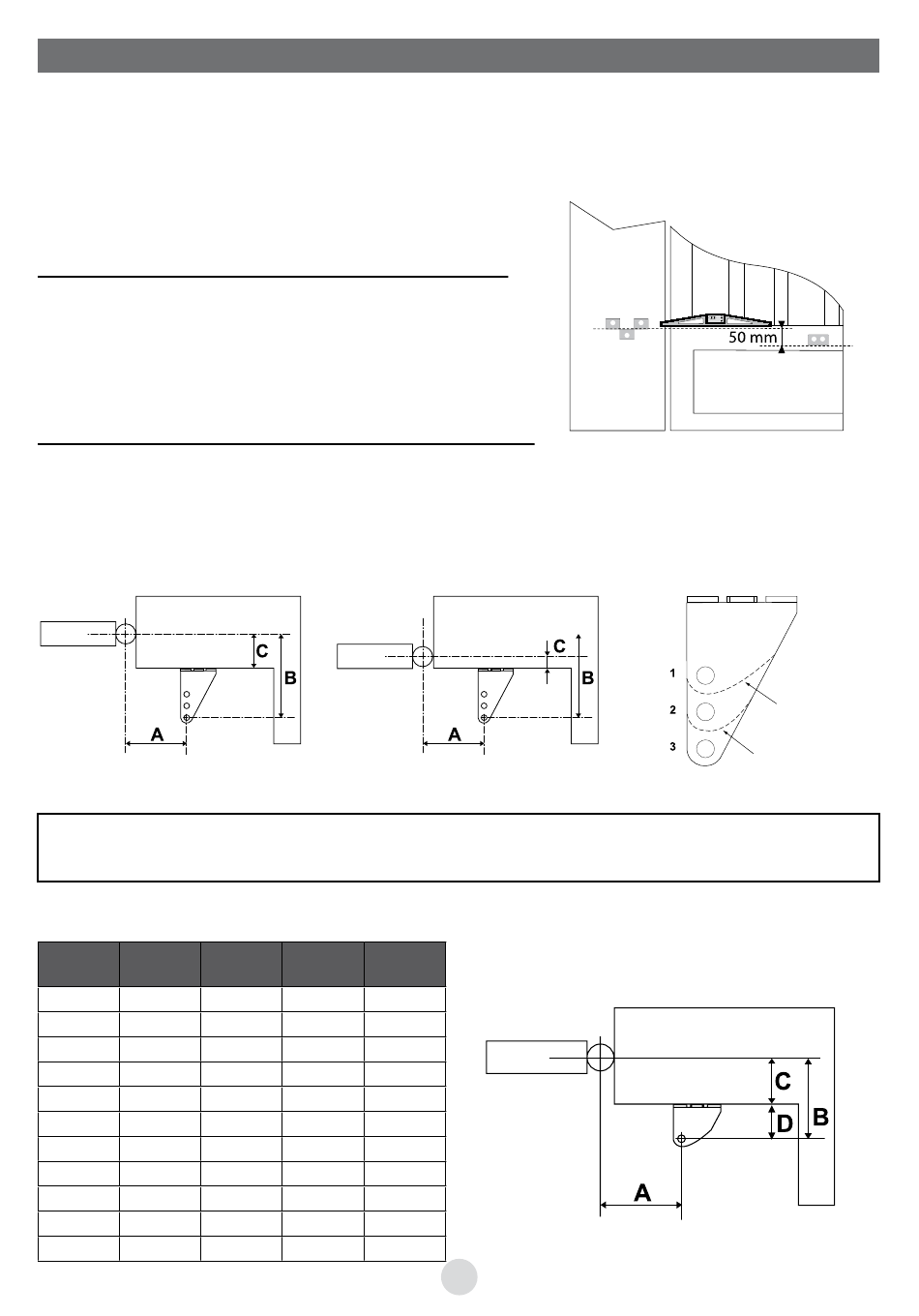

7. IMPL ANTATION DES PATTES DE FIXATION
Contrôler si la structure du portail est robuste et les gonds bien lubrifiés.
Prévoir une butée d'arrêt au sol en ouverture et en fermeture.
L'angle d'ouverture et le bon fonctionnement de la motorisation dépendent de la position des pattes de fixation
des vérins sur les piliers et les vantaux. Il est donc important de choisir les côtes des tableaux ci-dessous en
fonction des paramètres de votre installation.
Note : il n'y a pas de patte droite ou gauche, les 2 sont identiques.
A. Choix de l'emplacement vertical de la patte sur le pilier:
Ce choix est déterminé par la position d'un point fort.
Reporter alors ce point sur le pilier, puis tracer un trait 5cm au
dessus de ce point.
Vous avez déterminé l'emplacement vertical de la patte.
B. Choix de l'emplacement horizontal de la patte sur le pilier :
1. Mesurer la côte C de votre pilier (distance entre vos gonds et le bord du pilier),
2. En fonction de votre côte C et de l'angle d'ouverture désiré, déterminer à l'aide des tables ci-dessous, vos
côtes A et B .
3. Si vous sélectionnez le trou 1 ou le trou 2, vous devez recouper la patte comme représenté sur la figure, afin
de permettre la rotation du vérin (voir gabarit de découpe page 24)
Gonds situés au milieu du pilier
La position de la patte de fixation sur les dessins n'est qu'un exemple.
Reportez-vous aux tableaux suivants pour connaître celle qui s'adaptera à votre système.
1. Côtes recommandées pour une ouverture à 90° (côtes en mm)
C
Numéro
trou
130
1
120
1
110
1
100
2
90
2
80
2
70
2
60
3
50
3
40
3
30
3
Gonds situés au bord du pilier
D
B
A
65
195
115
65
185
125
65
175
135
95
195
120
95
185
130
95
175
140
95
165
150
125
185
135
125
175
145
125
165
155
125
155
165
11F
WEAT V2 N - V1
Couper ici pour
utiliser le trou 1
Couper ici pour
utiliser le trou 2
