Los cilindros se entregan de fábrica en posición cerrada (ver Fig. 2).
Si no fuese el caso, utilice una batería para poner el cursor de accionamiento a 2 cm del tope interno del ci-
lindro (Fig. 2).

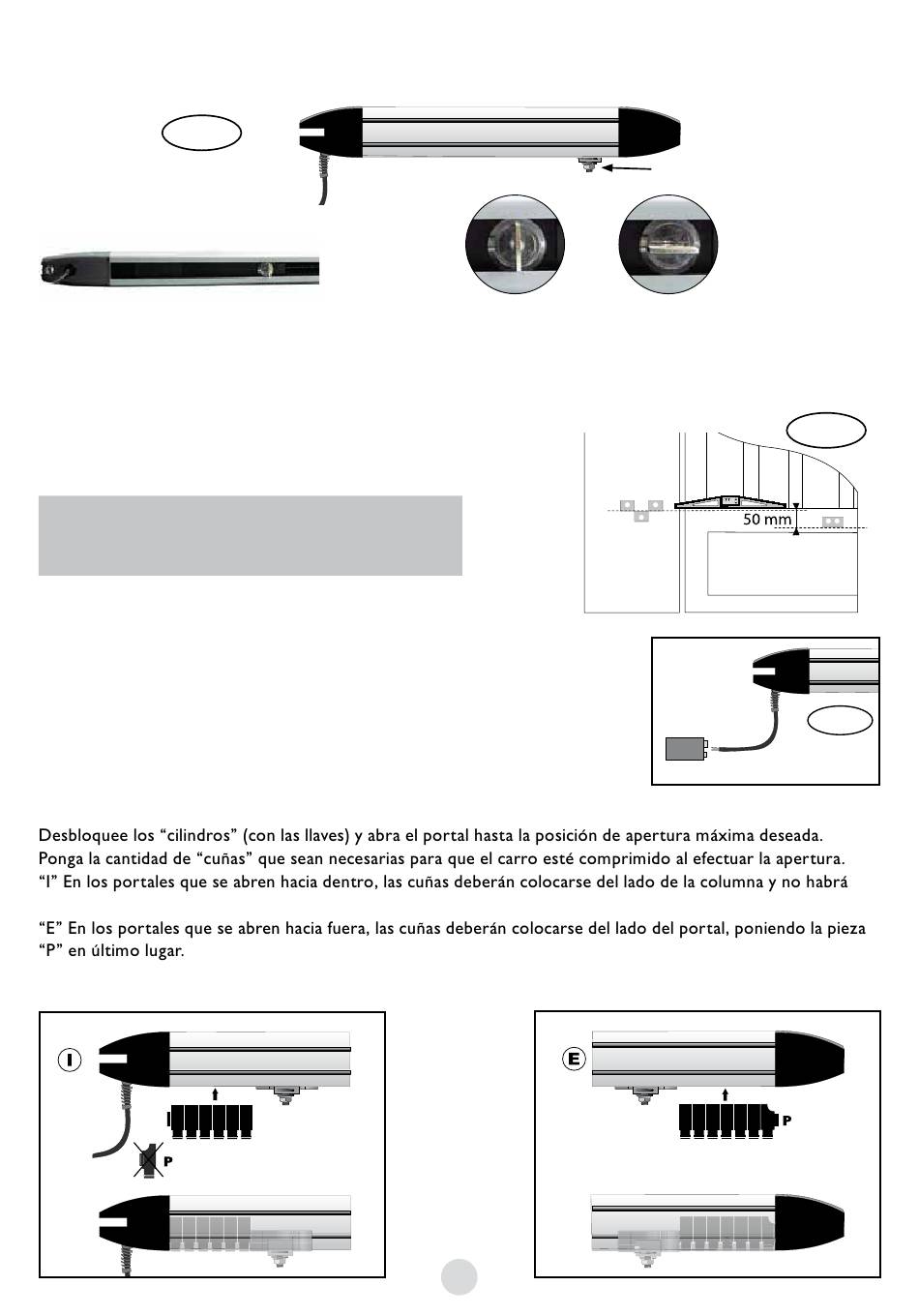

Fig. 2
Vista de perfil
Vista desde abajo
Cierre el portal y fije con fuerza la pata de fijación a la hoja.
Para que los cilindros funcionen correctamente, es importante que el empuje sea perfectamente horizontal.
Determine, pues, la altura de la pata de fijación en la hoja en función de la pata fijada en la columna, o viceversa,
respetando una distancia de 50 mm entre ambas alturas (voir Fig. 3).
Si la hoja no se abre totalmente, compruebe las cotas A, B y C.
Atención: los cursores de accionamiento deben
mantener un espacio de 20 mm tanto en posición
batiente cerrado como en posición batiente abierto.
* Nota: Es normal que el desbloqueo esté un poco duro cuando se instala o
se utiliza por primera vez. Esta rigidez desaparece cuando el cilindro se instala
en la hoja o se utiliza varias veces. Durante la instalación, utilice si es necesario
una pila de 9 VDC (tipo 6F22) o una batería de 12 VDC para mover el carro (al
invertir la polaridad, invertirá el sentido del movimiento del cursor de acciona-
miento) (Fig. 4).
TOPES INTERNOS :
Si no dispone de topes en el suelo, tendrá que utilizar los topes internos (movimiento de apertura).
que poner la pieza «P».
Apertura hacia dentro
Desbloqueado
13ES
WEAT V2 N - V1
Cursor de accionamiento
Bloqueado
9v ou 12v
Apertura hacia fuera
Fig. 3
Fig. 4
