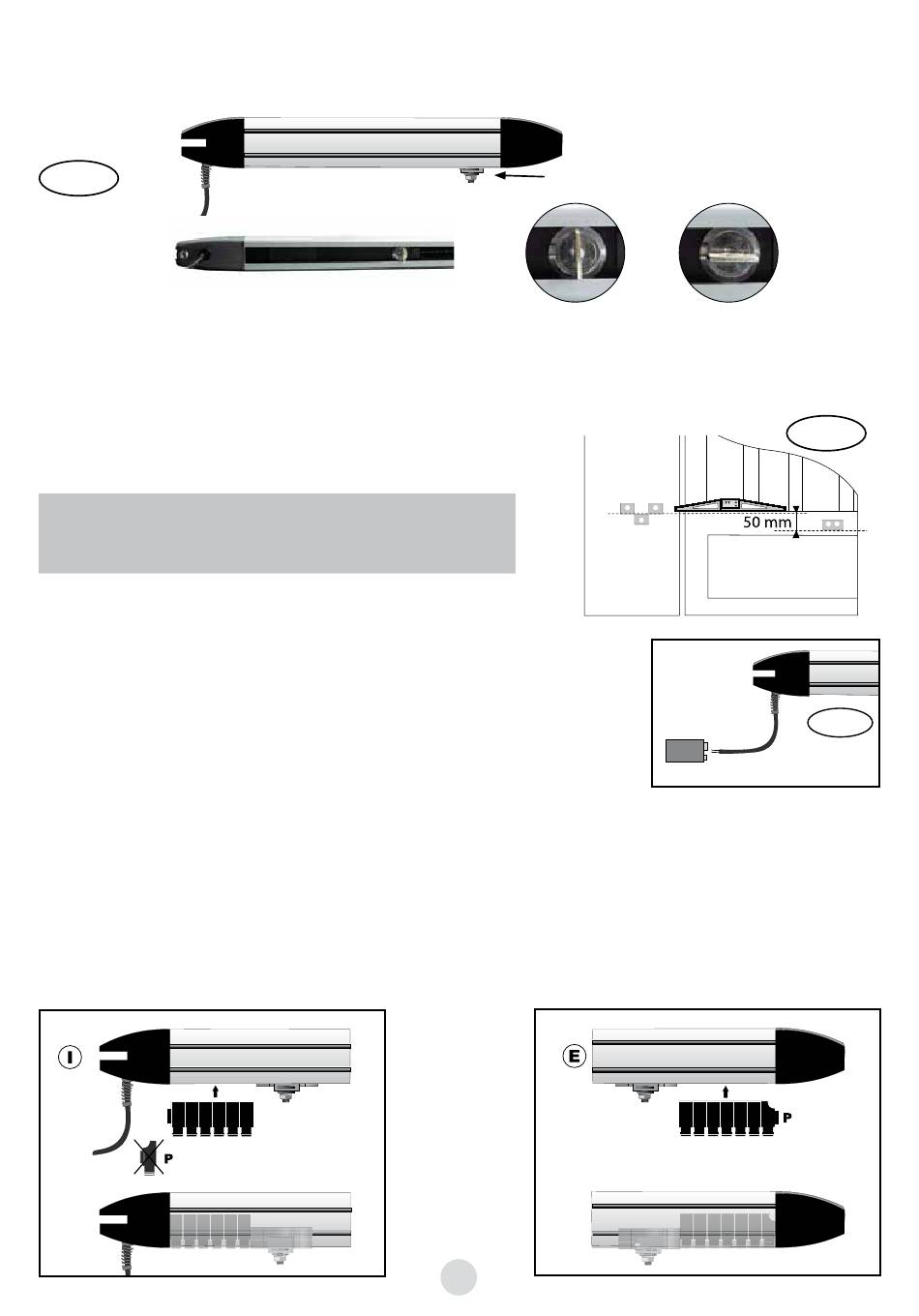

Gli attuatori sono consegnati in posizione chiusa (vedere fig. 2)
Se così non fosse, aiutandosi con una batteria posizionare il cursore di trasmissione a 2 cm dalla battuta interna
dell'attuatore (Fig 2).
Vista di profilo
Fig. 2
Vista da sotto
Chiudere il cancello e fissare saldamente la staffa sul battente.
Per un corretto funzionamento degli attuatori, è necessario che la spinta sia perfettamente orizzontale.
Determinare dunque l'altezza della staffa di fissaggio dal lato del battente in funzione di quella del pilastro o, in
alternativa, rispettando una distanza di 50 mm tra le due altezze (Vedere fig. 3).
Se l'apertura non è completa, verificare le distanze A, B e C.
Attenzione: i cursori di trasmissione devono mantenere
uno spazio di 20 mm sia con il battente in posizione chiusa,
sia con il battente in posizione aperta.
* Nota: Al momento dell'installazione o della prima utilizzazione,
è normale che lo sblocco sia un po duro. Il problema sparisce non appena
l'attuatore è installato sul battente o dopo qualche utilizzazione. Durante
l'installazione, se necessario far uso di una pila 9v (tipo 6F22) o di una batteria
12v per far muovere il carrello. (Invertendo la polarità, è possibile invertire il
senso del movimento del cursore di trasmissione) (Fig 4)
FINECORSA INTERNI :
Occorre utilizzare i finecorsa interni se non ci sono finecorsa a terra (in apertura).
Sbloccare gli «attuatori» (con le chiavi), aprire il cancello nella posizione di massima apertura desiderata.
Sistemare la quantità di adattatori «domino» affinché il carrello sia in pressione all'apertura,
«I» Gli adattatori «domino» devono essere messi dal lato pilastro (dentro attuatori) se il cancello si apre verso
l'interno; in tal caso non utilizzare il pezzo «P».
«E» Se si apre verso l'esterno, gli adattatori «domino» devono essere (dentro attuatori) messi dal lato cancello,
terminando con il pezzo «P».
Abertura para o interior
Cursore di trasmissione
Sbloccato
13IT
WEAT V2 N - V1
Bloccato
9v o 12v
Abertura para o exterior
Fig. 3
Fig. 4
